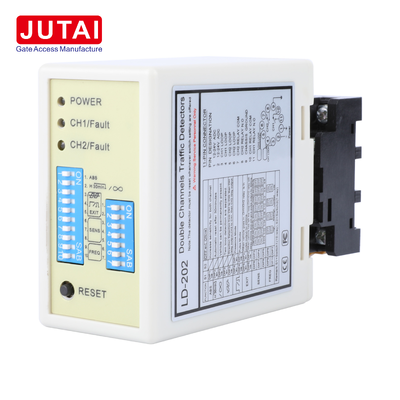

Detector de Laço Veicular Duplo Canal LD-200 LD-202 Versões AC DC para Barreira de Estacionamento e Detecção de Direção

Lugar de origem China
Marca JUTAI
Certificação CE
Número do modelo LD-200
Documento LD-200.202.pdf
Quantidade de ordem mínima 1
Preço negotiable
Detalhes da embalagem Desenho animado
Tempo de entrega 5 - 8 dias úteis
Termos de pagamento T/T,L/C,D/A,D/P,Western Union,Paypal,Alipay
Habilidade da fonte 1000 peças por mês
Detalhes do produto
canais de detecção 2 canais Potência LD-200 100-240 VCA
Potência LD-202 12-24VAC/DC Faixa de Sensibilidade 0,015% a 0,8%
Faixa de frequência 20-100KHZ Níveis de frequência Alto/Médio-Alto/Médio-Baixo/Baixo
Modos de trabalho 6 modos selecionáveis Níveis de sensibilidade 8 níveis por canal
Redefina automática tempo 10 minutos no modo normal Entradas de loop Laço CH1 + Laço CH2
Saídas de relé CH1 COM/NÃO; CH2 COM/NÃO Tecnologia de detecção Detecção de veículos em circuito indutivo
Destacar

detector de circuito de dois canais

,

detector de laço veicular para barreira de estacionamento

,

detector de laço AC DC para detecção de direção

Deixe um recado
Descrição de produto
LD-200 LD-202 Detector de circuito de veículos de canal duplo AC DC Versões para detecção de barreiras de estacionamento e direção
Visão geral do produto
LD-200 LD-202 Dual Channel Vehicle Loop Detector

A série LD-200 / LD-202 fornece o mesmo conceito de detecção de veículo de dois canais em duas versões de alimentação.Isso permite que um integrador de sistema de estacionamento selecione o detector que corresponde à potência disponível dentro da barreira ou do gabinete de controle de acesso sem alterar o conceito básico de funcionamento de duplo circuito.

Ambas as versões aceitam dois circuitos indutivos, CH1 e CH2, e podem ser utilizados para detecção independente da presença do veículo ou para lógica direcional quando os circuitos estão dispostos em sequência.A série é, portanto, adequada para barreiras de estacionamento, entradas de controlo de acesso, vias de saída e outros projectos que exijam duas zonas de detecção.

Características fundamentais
  • Duas entradas de circuito independentes
  • Detecção da direcção do veículo
  • Seis modos de trabalho selecionáveis
  • Função de retransmissão de presença e pulso
  • Oito níveis de sensibilidade por canal
  • Quatro selecções de frequência em torno de aproximadamente 20-100 kHz
  • Reinicialização automática e modos de presença permanente
  • Função de aumento da sensibilidade do reboque
  • Detecção baseada em LED e indicação de falha do circuito
Guia de selecção do modelo

Escolha LD-200 quando o gabinete de controlo fornece 100-240 VAC. Escolha LD-202 quando a fonte disponível for 12-24 VAC/DC.A selecção deve basear-se nos requisitos de arquitetura e fiação de energia do projecto.Outras funções de detecção do veículo continuam a basear-se no mesmo princípio de dois canais descrito no manual da série.

Especificações técnicas
Parâmetro Especificações
Série LD-200 / LD-202
Canais de detecção 2
LD-200 Potência 100-240VAC
LD-202 Potência 12-24VAC/DC
Input de Loop CH1 + CH2
Sensibilidade 8 níveis por canal
Faixa de sensibilidade 0.015%-0,8%
Frequência 20-100 kHz
Opções de frequência Alto / Médio-Alto / Médio-Baixo / Baixo
Modos selecionáveis 6
Detecção de direcção - Sim, sim.
Detecção independente da presença - Sim, sim.
Lógica de saída de pulso - Sim, sim.
Reinicialização automática Aproximadamente 10 minutos.
Presença permanente - Sim, sim.
Função de sensibilidade do reboque - Sim, sim.
Saídas de relés CH1 COM/NO; CH2 COM/NO
Referência de instalação
Perímetro do circuito Turnos recomendados
3 ou 4 m 6 voltas
Entre 4 e 6 m 5 voltas
6 a 10 m 4 voltas
10 a 20 m 3 voltas
20 m e acima 2 voltas

Para uma configuração típica de detecção de direção de duplo circuito, os circuitos CH1 e CH2 são instalados como circuitos de detecção separados em sequência ao longo da faixa.A ilustração manual mostra aproximadamente 1 m entre os dois laçosApós a instalação, o detector deve ser reiniciado sempre que as configurações do interruptor DIP forem alteradas.

Diagrama de ligação
Loop Detector Connection Diagram
Indicadores e acompanhamento do estado
  • LED de potência (vermelho):Ilumina para indicar "ACTIVADO"
  • LED de detecção de CH1:
    • Estacionário ligado: detecção de veículo
    • Desligamento lento: curto-circuito de circuito ou torções insuficientes
    • Blinking rápido: circuito aberto de circuito ou torções excessivas
  • LED de detecção de CH2:
    • Estacionário ligado: detecção de veículo
    • Desligamento lento: curto-circuito de circuito ou torções insuficientes
    • Blinking rápido: circuito aberto de circuito ou torções excessivas
Configuração de sensibilidade

O ajuste da sensibilidade e da frequência é facilitado através de configurações de interruptor de 7 vias e de 10 vias:

  • 8 configurações de sensibilidade diferentes disponíveis através da configuração do interruptor de penetração
  • Os interruptores de mergulho 6, 7 e 8 regem a sensibilidade do CH1 (0,8 a 0,015)
  • Os interruptores 3, 4 e 5 controlam a sensibilidade do CH2 (0,8 a 0,015)
Sensitivity Selection Diagram
Detalhes da configuração do interruptor

Interruptor 1 (S1) - Seleção da função de circuito do canal 1:

  • DIP 1 e DIP 2: Aumento especial da sensibilidade para ambos os reboques (ambos canais)
  • D3, D4, D5 e interruptor 2 D1, D2: Funções especiais (Modo1, 2, 3 Detecção de direção. Modo 4, 5, 6 Modo normal)
  • D6 & D7 & D8 e Switch 2 D3 & D4 & D5: Seleção da sensibilidade CH1 e CH2 (Oito níveis)
  • D9 & D10 e Switch2 D6, D7: Seleção de frequência (20 K a 100 KHz)
Switch Configuration Diagram 1 Switch Configuration Diagram 2 Switch Configuration Diagram 3 Switch Configuration Diagram 4
Nota do botão de redefinição:O LD-200 deve ser redefinido sempre que se efetua uma alteração de configuração nos interruptores de penetração.
Orientações de instalação
  • O tamanho da bobina de corte deve ser retangular: comprimento de 1,0 a 2,0 metros, largura de 0,8 a 1,2 metros
  • Evite ângulos retos em cantos tanto quanto possível
  • Usar fios ferromagnéticos para bobina de indução, comprimento total até 500 metros
  • Manter a tomada do produto na direcção vertical durante a instalação
Coil Installation Overview Installation Orientation
Integração do sistema

A série de detectores de circuito de veículos de dois canais JUTAI LD200/202, equipada com função de reconhecimento de direção, é ideal para cenários de entrada e saída de um único canal quando integrada com:

  • JUTAI Controlador de uma porta (modelo AC-11)
  • Barreira de porta JUTAI (modelo BR-110)
  • Leitor de RFID de longo alcance JUTAI (modelo: PUHF-9)
  • Canais de circuito de alta resistência à temperatura (modelo: JTHT-11)
System Integration Diagram
Princípio de funcionamento
Processo de entrada
  1. O carro entra no parque de estacionamento, pressionando duas bobinas de loop simultaneamente
  2. LD-200/202 desencadeia o leitor UHF na entrada
  3. O leitor UHF lê o ID do cartão e envia para o controlador via saída Wiegand
  4. O controlador verifica a validade da identificação e transmite o sinal para abrir a barreira do portão
  5. O carro entra, o braço de barreira baixa automaticamente.
  6. LD-100/102 fornece segurança e anti-quebra funcionalidade
Processo de saída
  1. Saídas do carro do parque de estacionamento da comunidade, passando dentro do leitor UHF
  2. LD-200/LD-202 desencadeia o leitor UHF para ler o cartão e enviar ID para o controlador
  3. O controlador verifica a validade da identificação e transmite o sinal para abrir a barreira do portão
  4. Saídas do carro, braço de barreira baixa automaticamente
  5. LD-100/102 fornece segurança e anti-quebra funcionalidade
Reconhecimento de direcção

A função de reconhecimento de direção garante que o detector de circuito de canais duplos não ative o sinal novamente quando o carro passa por outro leitor UHF,registar apenas registos de entrada ou saída no sistema.

Working Principle Diagram
Modo de operação independente

O detector de circuito de canal duplo JUTAI LD-200/202 também pode funcionar como dois detectores de circuito de canal único independentes, adequados para estacionamentos padrão com entrada e saída.

Esta configuração proporciona benefícios de economia de custos, reduzindo os custos de hardware associados ao uso de detectores separados para cada função.

Independent Operation Diagram
Exemplos de aplicação
Additional Application Diagram 1 Additional Application Diagram 2
Aplicações típicas
  • Portões de barreira de estacionamento com gabinetes de comando a corrente alternada
  • Controladores de estacionamento DC/AC de baixa tensão
  • Detecção da direção de entrada e saída
  • Estradas de acesso de veículos de dois laços
  • Sistemas comerciais de estacionamento
  • Portões para veículos residenciais e industriais
Valor de integração

A oferta de versões de alimentação de corrente alternada e de baixa tensão dá aos distribuidores e integradores flexibilidade entre diferentes marcas de barreiras e padrões de projeto.A lógica comum de dois canais também facilita a padronização do projeto de faixa ao escolher o modelo de potência adequado para cada instalação.
