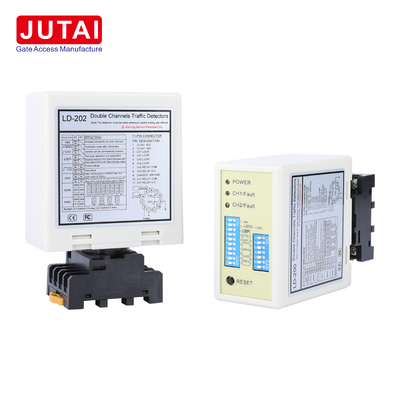

Detector de veículos de estacionamento de canal duplo com frequência ajustável de 20-100 kHz e 8 níveis de sensibilidade
| Lugar de origem | China |
|---|---|
| Marca | JUTAI |
| Certificação | CE |
| Número do modelo | LD-200 |
| Documento | LD-200.202.pdf |
| Quantidade de ordem mínima | 1 |
| Preço | negotiable |
| Detalhes da embalagem | Desenho animado |
| Tempo de entrega | 5 - 8 dias úteis |
| Termos de pagamento | T/T,L/C,D/A,D/P,Western Union,Paypal,Alipay |
| Habilidade da fonte | 1000 peças por mês |
Detalhes do produto
| Modelo | LD-200/LD-202 | Entradas de loop | Laço CH1 + Laço CH2 |
|---|---|---|---|
| Faixa de frequência | 20-100KHZ | Níveis de frequência | Alto/Médio-Alto/Médio-Baixo/Baixo |
| canais de detecção | 2 canais | Potência LD-202 | 12-24VAC/DC |
| Faixa de Sensibilidade | 0,015% a 0,8% | Potência LD-200 | 100-240 VCA |
| Modos de trabalho | 6 modos selecionáveis | Níveis de sensibilidade | 8 níveis por canal |
| Redefina automática tempo | 10 minutos no modo normal | Detecção de direção | Suportado |
| Destacar | detector de circuito de dois canais,detector de veículos de frequência regulavel,detector de estacionamento com níveis de sensibilidade |
||
Descrição de produto
Detector de veículos de estacionamento de canal duplo com frequência ajustável de 20-100 kHz e 8 níveis de sensibilidade
Oito níveis de sensibilidade
Valores de sensibilidade selecionáveis de 0,015% (maior) a 0,8% (menor). CH1 e CH2 podem ser ajustados independentemente de acordo com as condições do circuito.
Ajuste de frequência de 20-100 kHz
Quatro grupos de frequências: Alta, Médio-Alta, Médio-Baixa e Baixa.
Funções de dois canais
Seis modos de trabalho selecionáveis fornecem saídas de presença, saídas de pulso e comportamentos direcionais para lógica avançada de entrada/saída.
Funções Adicionais
- Reinicialização automática de aproximadamente 10 minutos no modo normal
- Modo de presença permanente
- Melhoria da sensibilidade do reboque
- LEDs de detecção separados de CH1 e CH2
- Indicação de diagnóstico de ciclo aberto/curto
- Configuração do interruptor DIP com redefinição após alterações de configuração
Dados elétricos e funcionais
| Parâmetro | Especificações |
|---|---|
| Tipo de detector | Detector de veículos de estacionamento de dois canais |
| Input de Loop | 2 |
| Níveis de sensibilidade | 8 por canal |
| Valores de sensibilidade | 00,015% a 0,8% |
| Faixa de frequência | 20-100 kHz |
| Configurações de frequência | 4 faixas |
| Modos de trabalho | 6 |
| Detecção de direcção | Apoio |
| Detecção da presença | Apoio |
| Lógico de pulso | Apoio |
| Reinicialização automática | Aproximadamente 10 minutos. |
| Presença permanente | Apoio |
| Aumentar a sensibilidade do reboque | Apoio |
| Indicação de CH1/CH2 | LED |
| Indicação de falha do loop | Lâmpadas LED de piscar lento/rápido |
| Voltagem LD-200 | 100-240VAC |
| Voltagem LD-202 | 12-24VAC/DC |
Aplicações mais adequadas
- Estacionamentos de circuito múltiplo
- Portões de barreira com duas zonas de detecção
- Faixas de estacionamento adjacentes que requerem separação de frequências
- Sistemas de acesso ao veículo
- Detecção direcional de entrada/saída
- Áreas de estacionamento comerciais e residenciais
Valor de solução de problemas
O comportamento do LED auxilia no comissionamento. O piscar lento indica um curto-circuito ou voltas de loop insuficientes, enquanto o piscar mais rápido indica um loop aberto ou muitas voltas.Ajustar a frequência e as voltas corretas do circuito conforme necessário.
Indicadores e interruptores
- LED de potência (vermelho):Ilumina para indicar "ACTIVADO"
- LED de detecção de CH1:
- Estacionário ligado: detecção de veículo
- Desligamento lento: curto-circuito de circuito ou torções insuficientes
- Blinking rápido: circuito aberto de circuito ou torções excessivas
- LED de detecção de CH2:
- Estacionário ligado: detecção de veículo
- Desligamento lento: curto-circuito de circuito ou torções insuficientes
- Blinking rápido: circuito aberto de circuito ou torções excessivas
Seleção da sensibilidade
O ajuste de sensibilidade e frequência é facilitado através de configurações de interruptor de 7 vias e 10 vias.
Configuração do interruptor
Interruptor 1 (S1) - Seleção da função de circuito do canal 1:
- DIP 1 e DIP 2: Aumento especial da sensibilidade para ambos os reboques (ambos canais)
- D3, D4, D5 e interruptor 2 D1, D2: Funções especiais (Modo1, 2, 3 Detecção de direção. Modo 4, 5, 6 Modo normal)
- D6 & D7 & D8 e Switch 2 D3 & D4 & D5: Seleção da sensibilidade CH1 e CH2 (Oito níveis)
- D9 & D10 e Switch2 D6, D7: Seleção de frequência (20 K a 100 KHz)
Nota do botão de redefinição:O LD-200 deve ser redefinido sempre que se efetua uma alteração de configuração nos interruptores de penetração.
Orientações de instalação
- O tamanho da bobina de corte deve ser retangular: comprimento de 1,0 a 2,0 metros, largura de 0,8 a 1,2 metros
- Evite ângulos retos em cantos tanto quanto possível
- Usar fios ferromagnéticos para bobina de indução, comprimento total até 500 metros
- Manter a tomada do produto na direcção vertical durante a instalação
Integração do sistema
A série de detectores de circuito de veículos de dois canais JUTAI LD200/202, equipada com função de reconhecimento de direção, é ideal para cenários de entrada e saída de um único canal quando integrada com:
- JUTAI Controlador de uma porta (modelo AC-11)
- Barreira de porta JUTAI (modelo BR-110)
- Leitor de RFID de longo alcance JUTAI (modelo: PUHF-9)
- Canais de circuito de alta resistência à temperatura (modelo: JTHT-11)
Princípio de funcionamento
Processo de entrada
- O carro entra no parque de estacionamento, pressionando duas bobinas de loop simultaneamente
- LD-200/202 desencadeia o leitor UHF na entrada
- O leitor UHF lê o ID do cartão e envia para o controlador via saída Wiegand
- O controlador verifica a validade da identificação e transmite o sinal para abrir a barreira do portão
- O carro entra, o braço de barreira baixa automaticamente.
- LD-100/102 fornece segurança e anti-quebra funcionalidade
Processo de saída
- Saídas do carro do parque de estacionamento da comunidade, passando dentro do leitor UHF
- LD-200/LD-202 desencadeia o leitor UHF para ler o cartão e enviar ID para o controlador
- O controlador verifica a validade da identificação e transmite o sinal para abrir a barreira do portão
- Saídas do carro, braço de barreira baixa automaticamente
- LD-100/102 fornece segurança e anti-quebra funcionalidade
Reconhecimento de direcção
A função de reconhecimento de direção garante que o detector de circuito de canais duplos não ative o sinal novamente quando o carro passa por outro leitor UHF,registar apenas registos de entrada ou saída no sistema.
Modo de operação independente
O detector de circuito de canal duplo JUTAI LD-200/202 também pode funcionar como dois detectores de circuito de canal único independentes, adequados para estacionamentos padrão com entrada e saída.Esta configuração proporciona benefícios de economia de custos, reduzindo os custos de hardware.
