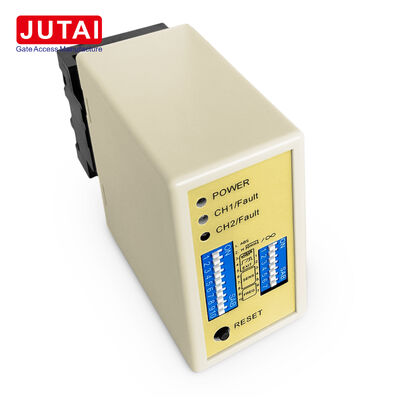

Detector Indutivo Veicular de Canal Duplo para Portão de Barreira de Entrada e Saída de Estacionamento e Sistemas de Controle de Acesso

Lugar de origem China
Marca JUTAI
Certificação CE
Número do modelo LD-200
Documento LD-200.202.pdf
Quantidade de ordem mínima 1
Preço negotiable
Detalhes da embalagem Desenho animado
Tempo de entrega 5 - 8 dias úteis
Termos de pagamento T/T,L/C,D/A,D/P,Western Union,Paypal,Alipay
Habilidade da fonte 1000 peças por mês
Detalhes do produto
Detecção de direção Suportado Redefina automática tempo 10 minutos no modo normal
Fonte de Alimentação LD-200 100-240 VCA Fonte de Alimentação LD-202 12-24VAC/DC
canais de detecção 2 canais Faixa de Sensibilidade 0,015% a 0,8%
Faixa de frequência 20-100KHZ Níveis de frequência Alto/Médio-Alto/Médio-Baixo/Baixo
Modos de trabalho 6 modos selecionáveis Níveis de sensibilidade 8 níveis por canal
Entradas de loop Laço CH1 + Laço CH2 Método de detecção Loop rodoviário indutivo
Destacar

detector veicular indutivo de canal duplo

,

detector veicular para portão de barreira de estacionamento

,

detector de loop indutivo para controle de acesso

Deixe um recado
Descrição de produto
Detector de veículos indutivo de dois canais para sistemas de controlo de acesso e de entrada de estacionamento
Dual Channel Inductive Vehicle Detector
Visão geral da aplicação

Este detector de veículos indutivo é projetado para entradas e saídas controladas de veículos onde dois circuitos rodoviários gerenciam o movimento de carros, vans, caminhões e outros veículos.A unidade monitora CH1 e CH2 numa plataforma de dois canais, convertendo a atividade do circuito em sinais de retransmissão para portões de barreira ou controladores de acesso conectados.

Nas entradas de estacionamento, o primeiro circuito detecta veículos que se aproximam, enquanto o segundo confirma a passagem.Quando os circuitos são instalados em sequência, o detector determina a direção de marcha do veículo de CH1 para CH2 ou de CH2 para CH1.

Com saídas baseadas em relé, o detector integra-se com controladores de barreira compatíveis, painéis de controle de estacionamento e sistemas de acesso de veículos que aceitam entradas de contato seco ou desencadeadas por relé.O controlador ligado determina ações específicas, tais como, espera, conta, ou confirma passagem.

Seis modos de funcionamento

O detector oferece seis modos selecionáveis através da configuração do interruptor DIP:

  • Saída de pulso relacionada com a direção
  • Saída de presença relacionada com a direção
  • Operação de presença separada de CH1 e CH2
  • Impulso de saída quando o veículo entra num circuito
  • Impulso de saída após o veículo sair de um circuito

Esta flexibilidade permite aos integradores de sistemas utilizar um único detector em vários desenhos de faixa, desde zonas de presença simples até aplicações sensíveis à direção.

Ajuste de detecção

Cada canal de loop possui oito opções de sensibilidade (0,015% a 0,8%) e quatro seleções de frequência em aproximadamente 20-100 kHz.Esses ajustes permitem aos instaladores otimizar o desempenho do sistema para layouts de circuito específicos e reduzir a interferência de circuitos adjacentes.

Características essenciais
  • Dois canais de circuito indutivo num detector
  • Reconhecimento de direção a partir da sequência do loop
  • Opções de saída de presença e pulso
  • Capacidade de operação independente do canal
  • Oito definições de sensibilidade para CH1 e CH2
  • Quatro opções de frequência
  • Reinicialização automática e modos de presença permanente
  • Melhoria da sensibilidade do reboque
  • Diagnóstico de falha assistido por LED
Parâmetros do sistema
Parâmetro Especificações
Método de detecção Circuito de estrada indutivo
Contagem de canais Dual canal
Terminais de Loop CH1 e CH2
Voltagem LD-200 100-240VAC
Voltagem LD-202 12-24VAC/DC
Sensibilidade do canal 8 escolhas cada
Valores de sensibilidade 00,015% / 0,02% / 0,04% / 0,08% / 0,12% / 0,2% / 0,5% / 0,8%
Seleção de frequência Alto / Médio-Alto / Médio-Baixo / Baixo
Espaço de frequência 20-100 kHz
Seleção do modo 6 modos do interruptor DIP
Lógica Direcional CH1→CH2 / CH2→CH1
Funções de relevo Presença / pulso dependendo do modo
Reinicie o comportamento Presença permanente ou reinicialização automática de aproximadamente 10 minutos
Estado da falha Indicação LED
Aplicações de controlo de acesso
  • Controle de entrada de estacionamento
  • Controle de saída de estacionamento
  • Caminhos de porta residencial
  • Acesso de veículos comerciais
  • Entradas de locais industriais
  • Lógica de direcção do tráfego de dois circuitos
Orientações de comissionamento

A instalação adequada de um circuito é essencial para uma detecção indutiva fiável.O manual fornece recomendações de rotação do circuito baseadas no perímetro do circuito e especifica a orientação vertical para a instalação do conector e da tomada do detector.

Diagnóstico de falha:Se o detector indicar falhas no circuito, verifique se há circuitos abertos, curto-circuitos e número incorreto de voltas do circuito antes de ajustar a frequência ou recablear.
Loop Detector Connection Diagram
Indicadores e LEDs de estado
  • LED de potência (vermelho):Ilumina para indicar "ACTIVADO"
  • LED de detecção de CH1:
    • Estacionário ligado: detecção de veículo
    • Desligamento lento: curto-circuito de circuito ou torções insuficientes
    • Blinking rápido: circuito aberto de circuito ou torções excessivas
  • LED de detecção de CH2:
    • Estacionário ligado: detecção de veículo
    • Desligamento lento: curto-circuito de circuito ou torções insuficientes
    • Blinking rápido: circuito aberto de circuito ou torções excessivas
Seleção da sensibilidade

O ajuste da sensibilidade e da frequência é facilitado através de configurações de interruptor de 7 vias e de 10 vias:

  • 8 configurações de sensibilidade diferentes disponíveis através da configuração do interruptor de penetração
  • Os interruptores de mergulho 6, 7 e 8 regem a sensibilidade do CH1 (0,8 a 0,015)
  • Os interruptores 3, 4 e 5 controlam a sensibilidade do CH2 (0,8 a 0,015)
Sensitivity Selection Diagram
Configuração do interruptor

Interruptor 1 (S1) - Seleção da função de circuito do canal 1:

  • DIP 1 e DIP 2: Aumento especial da sensibilidade para ambos os reboques (ambos canais)
  • D3, D4, D5 e interruptor 2 D1, D2: Funções especiais (Modo1, 2, 3 Detecção de direção. Modo 4, 5, 6 Modo normal)
  • D6 & D7 & D8 e Switch 2 D3 & D4 & D5: Seleção da sensibilidade CH1 e CH2 (Oito níveis)
  • D9 & D10 e Switch2 D6, D7: Seleção de frequência (20 K a 100 KHz)
Nota do botão de redefinição:O LD-200 deve ser redefinido sempre que se efetua uma alteração de configuração nos interruptores de penetração.
Switch Configuration Diagram 1 Switch Configuration Diagram 2 Switch Configuration Diagram 3 Switch Configuration Diagram 4
Orientações de instalação
  • O tamanho da bobina de corte deve ser retangular: comprimento de 1,0 a 2,0 metros, largura de 0,8 a 1,2 metros
  • Evite ângulos retos em cantos tanto quanto possível
  • Usar fios ferromagnéticos para bobina de indução, comprimento total até 500 metros
  • Manter a tomada do produto na direcção vertical durante a instalação
Coil Installation Overview Installation Orientation
Integração do sistema

A série de detectores de circuito de veículos de dois canais JUTAI LD200/202, equipada com função de reconhecimento de direção, é ideal para cenários de entrada e saída de um único canal quando integrada com:

  • JUTAI Controlador de uma porta (modelo AC-11)
  • Barreira de porta JUTAI (modelo BR-110)
  • Leitor de RFID de longo alcance JUTAI (modelo: PUHF-9)
  • Canais de circuito de alta resistência à temperatura (modelo: JTHT-11)
System Integration Diagram
Princípio de funcionamento
Processo de entrada
  1. O carro entra no parque de estacionamento, pressionando duas bobinas de loop simultaneamente
  2. LD-200/202 desencadeia o leitor UHF na entrada
  3. O leitor UHF lê o ID do cartão e envia para o controlador via saída Wiegand
  4. O controlador verifica a validade da identificação e transmite o sinal para abrir a barreira do portão
  5. O carro entra, o braço de barreira baixa automaticamente.
  6. LD-100/102 fornece segurança e anti-quebra funcionalidade
Processo de saída
  1. Saídas do carro do parque de estacionamento da comunidade, passando dentro do leitor UHF
  2. LD-200/LD-202 desencadeia o leitor UHF para ler o cartão e enviar ID para o controlador
  3. O controlador verifica a validade da identificação e transmite o sinal para abrir a barreira do portão
  4. Saídas do carro, braço de barreira baixa automaticamente
  5. LD-100/102 fornece segurança e anti-quebra funcionalidade
Reconhecimento de direcção

A função de reconhecimento de direção garante que o detector de circuito de canais duplos não ative o sinal novamente quando o carro passa por outro leitor UHF,registar apenas registos de entrada ou saída no sistema.

Working Principle Diagram
Modo de operação independente

O detector de circuito de canal duplo JUTAI LD-200/202 também pode funcionar como dois detectores de circuito de canal único independentes, adequados para estacionamentos padrão com entrada e saída.Esta configuração proporciona benefícios de economia de custos, reduzindo os custos de hardware associados ao uso de detectores separados para cada função.

Independent Operation Diagram
Additional Application Diagram 1 Additional Application Diagram 2
