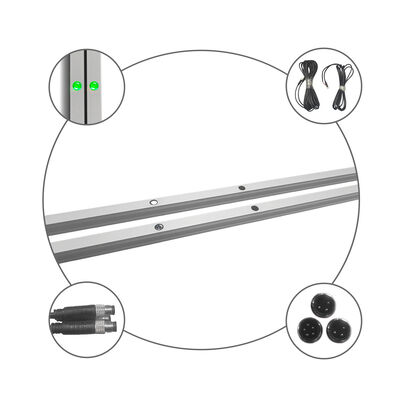

CG15-8L12 Cortina de luz de segurança de portas industriais com alcance de detecção de 12 m, rede infravermelha de 8 feixes e proteção IP67

O JUTAI CG15-8L12 é uma cortina de luz de segurança fotoelétrica compacta para portais de armazém, projetada para portas industriais de ação rápida, portas de garagem, portas de câmaras frigoríficas, portas seccionais, portas de rolo e portas de doca de carga.

Ele usa um sistema de detecção infravermelha de 8 feixes combinado com tecnologia de detecção cruzada para formar uma grade de proteção mais ampla através da entrada da porta. Quando um veículo, empilhadeira, pedestre ou outro obstáculo interrompe a grade infravermelha, o receptor altera imediatamente o status da saída do relé e envia um sinal de segurança para o controlador da porta.

O CG15-8L12 é especialmente adequado para projetos que exigem um sensor de segurança compacto no estilo Grid Mini. Ele fornece uma solução alternativa para fabricantes de portais de armazém e integradores de sistemas que procuram um sensor de proteção de porta de perfil fino, longo alcance e resistente às intempéries.

Ao contrário de um sistema básico de fotocélula de feixe paralelo, o CG15-8L12 combina feixes infravermelhos horizontais e cruzados para criar uma grade de detecção de proteção mais densa.

Este design ajuda a reduzir áreas cegas entre pontos ópticos individuais e melhora o reconhecimento de obstruções na abertura do portal do armazém.

O transmissor e o receptor suportam uma distância máxima de detecção de até 12 metros, tornando o sensor adequado para portais de armazém largos, entradas de armazém e grandes aberturas de docas de carga.

A carcaça fina de alumínio pode ser instalada dentro do trilho da porta ou externamente no batente da porta. Sua estrutura compacta é adequada para aplicações onde o espaço de instalação é limitado.

O sensor suporta dois modos de operação:

Modo Normal: Qualquer feixe infravermelho interrompido altera imediatamente a saída de segurança.

Modo Oculto: Obstáculos fixos causados pelo trilho da porta ou pela estrutura da porta podem ser ocultados durante a configuração, permitindo que a área de detecção restante continue operando normalmente.

Esta função é especialmente útil quando a cortina de luz é instalada dentro de um trilho guia do portal do armazém.

A carcaça com classificação IP67 ajuda a proteger os componentes ópticos e eletrônicos internos contra poeira, umidade e exposição à água.

É adequado para portais de armazém, armazéns úmidos, entradas de câmaras frigoríficas e aplicações de acesso externo.

O perfil fino de liga de alumínio fornece resistência mecânica, resistência à corrosão e estabilidade a longo prazo em ambientes industriais exigentes.

O receptor fornece contatos de relé NA, NF e COM, permitindo fácil conexão com:

• Controladores de portas industriais de ação rápida
• Controladores de portas de garagem
• Controladores de portas de rolo
• Sistemas PLC
• Equipamentos de controle de acesso
• Circuitos de relé de segurança

A cortina de luz de segurança fotoelétrica consiste em um transmissor infravermelho e um receptor instalados em lados opostos da abertura da porta.

O transmissor emite múltiplos feixes infravermelhos em direção ao receptor. A tecnologia de detecção cruzada cria caminhos de detecção diagonais adicionais entre os pontos ópticos, formando uma área de proteção em estilo de grade.

Quando todos os feixes são recebidos corretamente, o relé permanece em seu estado operacional normal.

Quando uma empilhadeira, veículo, pedestre ou objeto interrompe a grade de detecção, o receptor altera a saída do relé e envia um sinal para o controlador do portal do armazém. O controlador pode então parar, reabrir ou impedir o fechamento da porta, dependendo da lógica da porta programada.

No Modo Normal, a interrupção de qualquer feixe infravermelho ativo gera um sinal de saída.

Este modo é recomendado para instalação externa no batente da porta e para aplicações onde a área de detecção completa deve permanecer ativa.

Aplicações típicas incluem:

• Portas de PVC de alta velocidade
• Portas de garagem
• Portas seccionais de sobrepor
• Portas de rolo
• Entradas de armazém
• Portas de doca de carga

O Modo Oculto é projetado para: Quando a cortina de luz é instalada dentro do trilho guia da porta, a situação em que o corpo da porta desce e bloqueia os raios infravermelhos de cima para baixo é considerada modo normal e não aciona o relé; Quando um objeto bloqueia a radiação infravermelha além daquela bloqueada pela porta, a função de segurança anti-esmagamento é acionada para abrir a porta

Detecta empilhadeiras, veículos, pedestres e mercadorias antes ou durante o fechamento da porta, ajudando o controlador da porta a parar ou reabrir a porta.

Fornece detecção de segurança adicional na entrada para sistemas de portas de garagem residenciais, comerciais e subterrâneas.

A carcaça de alumínio IP67 é adequada para ambientes úmidos, frios e propensos à condensação, comumente encontrados em armazéns refrigerados.

Fornece uma grade de detecção infravermelha protetora em torno de áreas de carga logística e entradas de docas de armazém.

Pode ser instalado ao longo do batente da porta ou trilho guia para monitorar a área de fechamento de portas seccionais de sobrepor.

Fornece reconhecimento de obstrução para sistemas de portas de rolo industriais e comerciais.

• Sensor de portal de armazém compacto estilo Grid Mini
• Grade infravermelha de detecção cruzada de 8 feixes
• Detecção de longo alcance de até 12m
• Perfil fino de alumínio de 1500mm
• Modos de operação Normal e Oculto
• Adequado para montagem em trilho interno ou batente externo
• Construção IP67 à prova de poeira e água
• Saída de relé NA, NF e COM
• Resposta rápida de detecção de 30ms
• Adequado para detecção de veículos, empilhadeiras e pedestres
• Fácil integração com controladores de portal de armazém
• Personalização OEM e ODM disponível

O CG15-8L12 é projetado para projetos de portais de armazém que normalmente usam sensores de cortina de luz de segurança fotoelétrica compactos estilo grade ou mini.

Seu perfil fino, detecção de feixe cruzado, função de ocultação e saída de relé o tornam adequado para projetos de substituição, produção de novas portas e sistemas de segurança de portais de armazém personalizados.

A compatibilidade com o controlador existente, definição de cabos, lógica de saída e dimensões de instalação devem ser confirmadas antes de substituir outra marca ou modelo.

Instale o transmissor e o receptor verticalmente em lados opostos da abertura da porta.

Certifique-se de que:

• Ambos os perfis sejam instalados na mesma altura.
• As superfícies ópticas fiquem voltadas uma para a outra.
• Os perfis sejam paralelos e não torcidos.
• A superfície de instalação seja rígida e resistente a vibrações.
• Cabos de alimentação e sinal sejam separados de cabos de motor e inversor.
• A lógica de saída do relé seja confirmada antes de conectar ao controlador da porta.
• O Modo Oculto seja configurado somente após o sensor estar corretamente alinhado.
• A área de detecção completa seja testada antes que a porta seja colocada em serviço.

• 1 x Transmissor Infravermelho
• 1 x Receptor Infravermelho
• Cabos de Conexão
• Acessórios de Montagem
• Instruções de Instalação
