CG15-8L12 Cortina de Luz de Segurança para Portas Industriais com Detecção Infravermelha de 8 Feixes, Alcance de 12m e Proteção IP67 para Portas de Alta Velocidade

O JUTAI CG15-8L12 é uma porta de segurança optoeletrônica de fábrica compacta concebida para portas de rolagem rápida, portas de garagem, portas de armazenamento frio, portas seccionais,Relógios e portas do cais de carga.

Utiliza um sistema de detecção infravermelha de 8 raios combinado com tecnologia de detecção cruzada para formar uma grelha de proteção mais ampla através da porta.pedestre ou outro obstáculo interrompe a rede infravermelha, o receptor altera imediatamente o estado de saída do relé e envia um sinal de segurança para o controlador da porta.

O CG15-8L12 é especialmente adequado para projetos que exigem um sensor de segurança compacto de estilo Grid Mini.Proporciona uma solução alternativa para fabricantes de portas de instalações de fabrico e integradores de sistemas que procuram um perfil fino, sensor de proteção de porta de longa distância e resistente a intempéries.

Ao contrário de um sistema básico de fotocélulas de feixe paralelo, o CG15-8L12 combina feixes infravermelhos horizontais e cruzados para criar uma grade de detecção protetora mais densa.

Esta concepção ajuda a reduzir as áreas cegas entre os pontos ópticos individuais e melhora a detecção da presença através da abertura da porta da fábrica.

O transmissor e o receptor suportam uma distância de detecção máxima de até 12 metros, tornando o sensor adequado para portas largas de instalações de fabrico,entradas de armazéns e grandes aberturas de docas de carga.

A carcaça de alumínio fina pode ser instalada dentro do trilho da porta ou externamente no quadro da porta.

O sensor suporta dois modos de funcionamento:

Modo normal:
Qualquer raio infravermelho interrompido altera imediatamente a saída de segurança.

Modo oculto:
Os obstáculos fixos causados pelo carril da porta ou pela estrutura da porta podem ser ocultados durante a instalação, permitindo que a área de detecção restante continue a funcionar normalmente.

Esta função é especialmente útil quando a cortina de luz é instalada dentro de um trilho de guia da porta de uma instalação de fabrico.

A caixa IP67 ajuda a proteger os componentes ópticos e eletrónicos internos contra a exposição à poeira, à humidade e à água.

É adequado para portas de instalações de fabrico, armazéns úmidos, entradas de armazenamento a frio e aplicações de acesso ao exterior.

O perfil fino de liga de alumínio proporciona resistência mecânica, resistência à corrosão e estabilidade a longo prazo em ambientes industriais exigentes.

O receptor fornece contatos de relevo NO, NC e COM, permitindo uma fácil ligação com:

• Controladores de portas de rolagem rápida
• Controladores de portas de garagem
• Dispositivos de controlo de persianas a rolamento
• Sistemas PLC
• Equipamento de controlo de acesso
• Circuitos de retransmissão de segurança

A barreira de segurança optoeletrónica consiste num transmissor infravermelho e num receptor instalados em lados opostos da abertura da porta.

O transmissor emite múltiplos feixes infravermelhos em direção ao receptor.que formam uma zona de protecção de tipo grade.

Quando todos os feixes são recebidos corretamente, o relé permanece em seu estado de funcionamento normal.

Quando uma empilhadeira, um veículo, um pedestre ou um objeto interromper a rede de detecção, o receptor altera a saída do relé e envia um sinal para o controlador de portas da fábrica.O controlador pode então parar, reabrir ou impedir o fechamento da porta, consoante a lógica da porta programada.

No modo normal, a interrupção de qualquer feixe infravermelho ativo gera um sinal de saída.

Este modo é recomendado para instalações externas no quadro da porta e aplicações em que a área de detecção completa deve permanecer ativa.

As aplicações típicas incluem:

• Portas de PVC de alta velocidade
• Portas de garagem
• Portas aéreas seccionais
• Portas de persianas de rolos
• Entradas de armazém
• Portas do cais de carga

O modo de ocultação é concebido para:A situação em que o corpo da porta desce e bloqueia os raios infravermelhos de cima para baixo é considerada como modo normal e não desencadeia o relé.Quando um objeto bloqueia a radiação infravermelha que não a bloqueada pela porta, a função de segurança anti-quebra-cabeça é activada para abrir a porta.

Detecta empilhadeiras, veículos, pedestres e mercadorias antes ou durante o fechamento da porta, ajudando o controlador da porta a parar ou reabrir a porta.

Fornece detecção de segurança de porta adicional para sistemas residenciais, comerciais e subterrâneos de portas de garagem.

A caixa de alumínio IP67 é adequada para ambientes úmidos, frios e propensos à condensação comumente encontrados em torno de armazéns refrigerados.

Fornece uma rede de detecção de infravermelho protetora em torno de áreas de carga logística e entradas de atraque de armazém.

Pode ser instalado ao longo da armação da porta ou do trilho de guia para monitorizar a área de fechamento das portas seccionais aéreas.

Fornece detecção de presença para sistemas de portas de rolos industriais e comerciais.

• Compact Grid Sensor de porta de fábrica em mini-estilo
• Rede infravermelha de detecção cruzada de 8 feixes
• Detecção a longa distância até 12 m
• Profil de alumínio fino de 1500 mm
• Modos de funcionamento normais e ocultos
• De peso superior a 200 g/m2, mas não superior a 150 g/m2
• Construção à prova de pó e à prova de água IP67
• NO, NC e COM saída de relé
• Rápida resposta de detecção de 30 ms
• Apto para veículos, empilhadeiras e detecção de pedestres
• Fácil integração com controladores de portas de instalações de fabrico
• Customização OEM e ODM disponível

O CG15-8L12 é projetado para projetos de portas de fábricas que normalmente usam sensores de barreira de segurança compactos ou mini optoeletrônicos.

O seu perfil fino, a intersecção da detecção óptica, a função de ocultação e a saída do relé tornam-no adequado para projetos de substituição,nova produção de portas e instalações de fabricação personalizadas sistemas de segurança de portas.

A compatibilidade com um controlador existente, a definição do cabo, a lógica de saída e as dimensões de instalação devem ser confirmadas antes da substituição por outro modelo ou marca.

Instalar o transmissor e o receptor verticalmente nos lados opostos da abertura da porta.

Certifique-se de que:

• Os dois perfis são instalados na mesma altura.
• As superfícies ópticas estão viradas uma para a outra.
• Os perfis são paralelos e não torcidos.
• A superfície de instalação é rígida e resistente às vibrações.
• Os cabos de alimentação e de sinal estão separados dos cabos de motor e inversor.
• A lógica de saída do relé é confirmada antes da ligação ao controlador da porta.
• O modo de ocultação só é configurado após o sensor estar corretamente alinhado.
• A área de detecção completa é testada antes da entrada em serviço da porta.

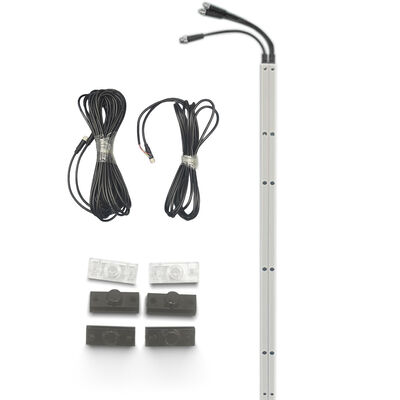

• 1 × Transmissor infravermelho
• 1 × Receptor infravermelho
• Cabos de ligação
• Acessórios de montagem
• Instruções de instalação
