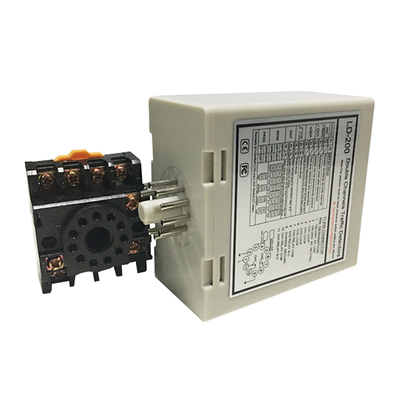

Detector de Laço Veicular de Canal Duplo 20-2000uh com 110-240VAC para Cancelas de Estacionamento

Lugar de origem	China
Marca	JUTAI
Certificação	CE
Número do modelo	LD-200
Documento	LD-200.202.pdf
Quantidade de ordem mínima	1
Preço	negotiable
Detalhes da embalagem	Desenho animado
Tempo de entrega	5 - 8 dias úteis
Termos de pagamento	T/T,L/C,D/A,D/P,Western Union,Paypal,MoneyGram,Alipay
Habilidade da fonte	1000 peças por mês

Detalhes do produto

Requisitos de energia	110-240VAC (48 a 63 Hz)	Faixa de rotação automática	20 a 2000.
Sensibilidade	16- Way Selectable/ Maior 0,010% Dl/ L/ Baixo 2,56%	Operação Temp	-40 ~ +70 ℃
Tempo de resposta	Ativar 10-90 ms/desactivar 10-90 ms	Especificação	13.68.65.2
Destacar	Detector de circuito 20-2000uh , Detector de duplo canal do laço do veículo , Detector de loop indutivo 110-240VAC

Deixe um recado

Descrição de produto

Detector de Laço LD-200 para Carros, Caminhões, Motocicletas, Cancelas e Portões Industriais

Visão Geral do Produto

Detector de Laço de Veículo de Bobina Dupla para contagem, detecção de veículos e gerenciamento de estacionamento. Sistema avançado de detecção de veículos para gerenciamento de estacionamento e aplicações de controle de acesso.

Principais Vantagens

Ampla Faixa de Detecção e Alta Sensibilidade: Detecção precisa de vários veículos com ampla faixa de detecção de 15 a 2000 µH
Função de Reset Automático: Melhora a estabilidade do sistema reiniciando automaticamente em caso de mau funcionamento
Reconhecimento de Direção: Ativação precisa com base na direção de movimento do veículo
Proteção contra Raios de 40000V: Proteção robusta garante durabilidade a longo prazo
Amplo Ambiente de Operação: Desempenho estável de -40°C a +70°C

Funcionalidade Principal

Detecção de Veículos: Detecta veículos com precisão usando tecnologia de detecção indutiva com base em mudanças na indutância
Reconhecimento de Direção: Identifica direções específicas de movimento do veículo para controle preciso da cancela
Reset Automático: Elimina a intervenção manual reiniciando automaticamente durante mau funcionamento
Saída de Relé: Fornece sinais de saída de relé para controle de cancela, gerenciamento de tráfego e contagem de veículos

Aplicações

Sistemas de Gerenciamento de Tráfego
Automação de Cancelas
Gerenciamento de Instalações de Estacionamento
Sistemas de Controle de Acesso
Controle de Semáforos
Contagem e Análise de Veículos

Imagens do Produto

Detector de Laço Indutivo para Gerenciamento de Estacionamento de Carros de Canal Duplo

Diagrama de Conexão do Detector de Laço

Chaves de Seleção de Sensibilidade

Indicadores e Chaves

Indicador	Status	Significado
LED de Energia (VERMELHO)	Iluminado	Energia LIGADA
LED de Detecção CH1	Contínuo	Detecção de veículo
	Piscando Lentamente	Curto-circuito no laço ou voltas insuficientes
	Piscando Rapidamente	Circuito aberto no laço ou voltas excessivas
LED de Detecção CH2	Contínuo	Detecção de veículo
	Piscando Lentamente	Curto-circuito no laço ou voltas insuficientes
	Piscando Rapidamente	Circuito aberto no laço ou voltas excessivas

Seleção de Sensibilidade

Ajustes de sensibilidade e frequência usando configurações de chave DIP de 7 e 10 vias:

Chaves DIP 6, 7, 8 controlam a sensibilidade CH1 (0,8 a 0,015)
Chaves DIP 3, 4, 5 controlam a sensibilidade CH2 (0,8 a 0,015)

Seleção da Função do Laço do Canal 1

Configuração de Funções Especiais

Seleção de Sensibilidade CH1 e CH2

Configuração de Frequência

Botão de Reset Observação: O LD-200 deve ser reiniciado toda vez que uma alteração de configuração for feita nas chaves DIP.

Diretrizes de Instalação

Use fios ferromagnéticos para a bobina de indução (até 500 metros de comprimento total)
Tamanho do corte da bobina: Retângulo de 1,0-2,0m de comprimento * 0,8-1,2m de largura
Evite ângulos retos nos cantos
Mantenha o plugue e o soquete do produto na direção vertical durante a instalação

Visão Geral da Instalação Recomendada da Bobina

Orientação de Instalação Adequada

Integração do Sistema

Série de Detectores de Laço de Veículo de Canal Duplo JUTAI LD200/202 com função de reconhecimento de direção para aplicações de entrada e saída de canal único.

Componentes Compatíveis

Controlador de porta JUTAI (Modelo: AC-11)
Barreira de cancela JUTAI (Modelo: BR-110)
Leitor RFID de longo alcance JUTAI (Modelo: PUHF-9)
Bobinas de laço com resistência a altas temperaturas (Modelo: JTHT-11)

Processo de Operação

Processo de Entrada

Ativação Simultânea da Bobina do Laço: Ambas as bobinas do laço são acionadas quando o carro entra
Ativação do Leitor UHF: LD-200/202 aciona o leitor UHF na entrada
Leitura do ID do Cartão: O leitor transmite o ID para o controlador via saída Wiegand
Verificação de ID e Abertura da Cancela: O controlador verifica o ID e abre a barreira da cancela
Entrada do Veículo: O braço da barreira baixa automaticamente após a passagem do veículo
Garantia de Segurança: LD-100/102 fornece funcionalidade de segurança e anti-esmagamento

Processo de Saída

Ativação do Leitor UHF: LD-200/202 aciona o leitor UHF interno
Verificação de ID e Abertura da Cancela: O controlador verifica o ID e abre a cancela de saída
Saída do Veículo: O braço da barreira baixa automaticamente após a passagem do veículo
Medidas de Segurança: LD-100/102 fornece segurança durante o processo de saída

Reconhecimento de Direção

Garante que o detector de laço de canal duplo não acione o sinal novamente quando o carro passar por outro leitor UHF, mantendo registros precisos de entrada/saída.
