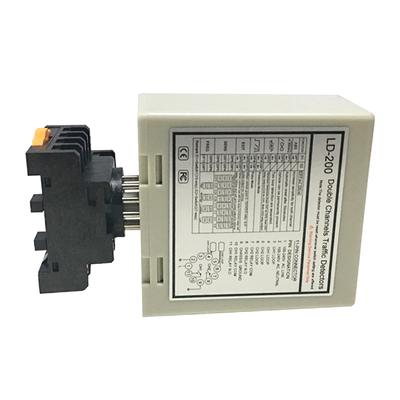

LD-200 Detector de Laço Veicular de Canal Duplo com Reinício Automático, Desempenho Anti-Interferência e Reconhecimento de Direção

Lugar de origem	China
Marca	JUTAI
Certificação	CE
Número do modelo	LD-200
Documento	LD-200.202.pdf
Quantidade de ordem mínima	1
Preço	negotiable
Detalhes da embalagem	Desenho animado
Tempo de entrega	5 - 8 dias úteis
Termos de pagamento	T/T,L/C,D/A,D/P,Western Union,Paypal,MoneyGram,Alipay
Habilidade da fonte	1000 peças por mês

Detalhes do produto

Requisitos de energia	110-240VAC (48 a 63 Hz)	Faixa de rotação automática	20 a 2000.
Sensibilidade	16- Way Selectable/ Maior 0,010% Dl/ L/ Baixo 2,56%	Operação Temp	-40 ~ +70 ℃
Tempo de resposta	Ativar 10-90 ms/desactivar 10-90 ms	Especificação	13.68.65.2
Destacar	Detector de loop de reinicialização automática , Detector de loop de veículo com desempenho anti-interferência , Detector de loop de canal duplo com reconhecimento de direção

Deixe um recado

Descrição de produto

Detector de veículos de canal duplo LD-200

Detector de circuito de veículos de bobina dupla para detecção de contagem de veículos e gestão de estacionamento

Visão geral do produto

Detector de circuito de canal duplo para porta de barreira de barra de estacionamento 110-240VAC (48 a 63Hz) - Sistema avançado de detecção de veículos para aplicações de gerenciamento de estacionamento e controle de acesso.

Principais vantagens

Ampla faixa de detecção e alta sensibilidade:Detecção precisa de vários veículos com um amplo intervalo de detecção de 15 a 2000 μH
Função de reinicialização automática:Melhora a estabilidade do sistema reiniciando automaticamente em caso de mau funcionamento
Reconhecimento de direcção:Ativação precisa baseada na direção de movimento do veículo
Proteção contra raios de 40000 V:Proteção robusta garante durabilidade a longo prazo
Ambiente de funcionamento alargado:Desempenho estável de -40°C a +70°C

Funcionalidade básica

Detecção do veículo:Detecta com precisão veículos utilizando tecnologia de detecção indutiva com base em alterações na indutividade

Reconhecimento de direcção:Identifica direcções específicas de movimento do veículo para controlo preciso do portão

Reinicialização automática:Elimina a intervenção manual através de reinicialização automática durante mau funcionamento

Saída do relé:Fornece sinais de saída de relé para controle de portão, gerenciamento de tráfego e contagem de veículos

Aplicações

Sistemas de gestão do tráfego
Automatização de portões
Gestão de estacionamentos
Sistemas de controlo de acesso
Controle de semáforos
Contagem e análise dos veículos

Imagens do produto

Detector de circuito indutivo de gestão de estacionamento de automóveis de canal duplo

Diagrama de conexão do detector de loop

Interruptores de selecção de sensibilidade

Indicadores e interruptores

Indicador	Situação	Significado
LED de potência (vermelho)	Iluminações	Alimentação
Detecção de LED CH1	Contínuo	Detecção de veículos
	Palpitar lentamente	Curto-circuito de circuito ou torções insuficientes
	A piscar rápido	Circuito aberto de circuito ou torções excessivas
LED de detecção de CH2	Contínuo	Detecção de veículos
	Palpitar lentamente	Curto-circuito de circuito ou torções insuficientes
	A piscar rápido	Circuito aberto de circuito ou torções excessivas

Seleção da sensibilidade

Ajustes de sensibilidade e de frequência utilizando configurações de interruptor de 7 vias e de 10 vias:

Interruptores de penetração 6, 7, 8 de controlo da sensibilidade CH1 (0,8 a 0,015)
Interruptores de mergulho 3, 4, 5 de controlo da sensibilidade CH2 (0,8 a 0,015)

Seleção da função de loop do canal 1

Definição de funções especiais

Seleção da sensibilidade CH1 e CH2

Ajuste de frequência

Nota do botão de redefinição:O LD-200 deve ser redefinido sempre que se efetua uma alteração de configuração nos interruptores de penetração.

Orientações de instalação

Utilização de fios ferromagnéticos para bobinas de indução (até 500 metros de comprimento total)
Tamanho de corte da bobina: retângulo de 1,0-2,0 m de comprimento * 0,8-1,2 m de largura
Evite ângulos retos em cantos
Manter a tomada do produto na direcção vertical durante a instalação

Análise geral da instalação recomendada da bobina

Orientação adequada da instalação

Integração do sistema

JUTAI LD200/202 Série de detectores de circuito de veículos de canais duploscom função de reconhecimento de direção para aplicações de entrada e saída de um único canal.

Componentes compatíveis

JUTAI Controlador de uma porta (modelo AC-11)
Barreira de porta JUTAI (modelo BR-110)
Leitor de RFID de longo alcance JUTAI (modelo: PUHF-9)
Canais de circuito de alta resistência à temperatura (modelo: JTHT-11)

Processo de operação

Processo de entrada

Ativação simultânea da bobina de circuito:Ambas as bobinas do loop são pressionadas quando o carro entra
Ativação do leitor UHF:LD-200/202 desencadeia o leitor UHF na entrada
Leitura do cartão de identificação:O leitor transmite o ID para o controlador através da saída Wiegand
Verificação da identidade e abertura do portal:O controlador verifica a identificação e abre a barreira do portão
Entrada do veículo:O braço de barreira baixa automaticamente após o veículo passar
Garantia da segurança:LD-100/102 fornece segurança e anti-quebra funcionalidade

Processo de saída

Ativação do leitor UHF:Ativadores LD-200/202 no interior do leitor UHF
Verificação da identidade e abertura do portal:O controlador verifica a identificação e abre a barreira de saída
Saída do veículo:O braço da barreira baixa automaticamente após a passagem do veículo
Medidas de segurança:LD-100/102 proporciona segurança durante o processo de saída

Reconhecimento de direcção

Assegura que o detector de circuito de canais duplos não ative o sinal novamente quando o carro passa por outro leitor UHF, mantendo registros precisos de entrada / saída.
