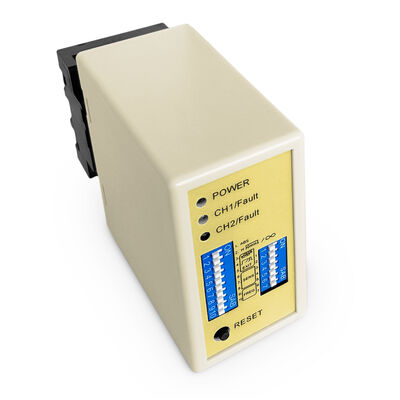

LD-200 Detector de Laço Veicular de Canal Duplo com Faixa de 20-2000uh e Alimentação de 110-240VAC para Gerenciamento de Estacionamento

Lugar de origem	China
Marca	JUTAI
Certificação	CE
Número do modelo	LD-200
Documento	LD-200.202.pdf
Quantidade de ordem mínima	1
Preço	negotiable
Detalhes da embalagem	Desenho animado
Tempo de entrega	5 - 8 dias úteis
Termos de pagamento	T/T,L/C,D/A,D/P,Western Union,Paypal,MoneyGram,Alipay
Habilidade da fonte	1000 peças por mês

Detalhes do produto

Requisitos de energia	110-240VAC (48 a 63 Hz)	Faixa de rotação automática	20 a 2000.
Sensibilidade	16- Way Selectable/ Maior 0,010% Dl/ L/ Baixo 2,56%	Operação Temp	-40 ~ +70 ℃
Tempo de resposta	Ativar 10-90 ms/desactivar 10-90 ms	Especificação	13.68.65.2
Destacar	detector de circuito de dois canais , Detector de circuito de veículo 20-2000uh , Detector de loop de canal duplo 110-240VAC

Deixe um recado

Descrição de produto

LD-200 Detector de Loop de Estacionamento de Canal Duplo com Detecção de Falha de Bobina e Resposta Rápida de Veículo

Visão Geral do Produto

Detector de Loop de Veículo de Bobina Dupla para detecção de contagem de veículos e gerenciamento de estacionamento. Sistema avançado de detecção de veículos para aplicações de gerenciamento de estacionamento e controle de acesso operando em 110-240VAC (48 a 63Hz).

Principais Vantagens

Ampla Faixa de Detecção e Alta Sensibilidade: Detecção precisa de vários veículos com ampla faixa de detecção de 15 a 2000μH
Função de Reset Automático: Melhora a estabilidade do sistema reiniciando automaticamente em caso de mau funcionamento
Reconhecimento de Direção: Ativação precisa com base na direção de movimento do veículo
Proteção contra Raios de 40000V: Proteção robusta garante durabilidade a longo prazo
Amplo Ambiente de Operação: Desempenho estável de -40°C a +70°C

Funcionalidade Principal

Detecção de Veículo: Detecta veículos com precisão usando tecnologia de detecção indutiva com base em mudanças na indutância

Reconhecimento de Direção: Identifica direções específicas de movimento do veículo para controle preciso do portão

Reset Automático: Elimina a intervenção manual reiniciando automaticamente durante mau funcionamento

Saída de Relé: Fornece sinais de saída de relé para controle de portão, gerenciamento de tráfego e contagem de veículos

Aplicações

Sistemas de Gerenciamento de Tráfego
Automação de Portões
Gerenciamento de Instalações de Estacionamento
Sistemas de Controle de Acesso
Controle de Semáforos
Contagem e Análise de Veículos

Imagens do Produto

Detector de Loop Indutivo de Gerenciamento de Estacionamento de Carros de Canal Duplo

Diagrama de Conexão do Detector de Loop

Interruptores de Seleção de Sensibilidade

Indicadores e Interruptores

LED de Alimentação (VERMELHO): Acende quando "Power ON"

LED de Detecção CH1:

Contínuo: Detecção de veículo
Pisca Lento: Curto-circuito na bobina ou voltas insuficientes
Pisca Rápido: Circuito aberto na bobina ou voltas excessivas

LED de Detecção CH2:

Contínuo: Detecção de veículo
Pisca Lento: Curto-circuito na bobina ou voltas insuficientes
Pisca Rápido: Circuito aberto na bobina ou voltas excessivas

Seleção de Sensibilidade

Ajustes de sensibilidade e frequência usando configurações de chave DIP de 7 e 10 posições:

Chaves DIP 6, 7, 8 controlam a sensibilidade CH1 (0,8 a 0,015)
Chaves DIP 3, 4, 5 controlam a sensibilidade CH2 (0,8 a 0,015)

Seleção da Função de Loop do Canal 1

Configuração de Funções Especiais

Seleção de Sensibilidade CH1 e CH2

Configuração de Frequência

Nota sobre o Botão de Reset: O LD-200 deve ser reiniciado toda vez que uma alteração de configuração for feita nas chaves DIP.

Diretrizes de Instalação

Use fios ferromagnéticos para a bobina de indução (até 500 metros de comprimento total)
Tamanho do corte da bobina: Retângulo de 1,0-2,0m de comprimento * 0,8-1,2m de largura
Evite ângulos retos nos cantos
Mantenha o plugue e o soquete do produto na direção vertical durante a instalação

Visão Geral Recomendada da Instalação da Bobina

Orientação de Instalação Adequada

Integração do Sistema

Série de Detectores de Loop de Veículo de Canal Duplo JUTAI LD200/202 com função de reconhecimento de direção para aplicações de entrada e saída de canal único.

Componentes Compatíveis

Controlador de porta JUTAI (Modelo: AC-11)
Barreira de portão JUTAI (Modelo: BR-110)
Leitor RFID de longo alcance JUTAI (Modelo: PUHF-9)
Bobinas de loop de resistência a altas temperaturas (Modelo: JTHT-11)

Processo de Operação

Processo de Entrada

Ativação Simultânea da Bobina do Loop: Ambas as bobinas do loop são pressionadas quando o carro entra
Ativação do Leitor UHF: LD-200/202 aciona o leitor UHF na entrada
Leitura do ID do Cartão: O leitor transmite o ID para o controlador via saída Wiegand
Verificação de ID e Abertura do Portão: O controlador verifica o ID e abre a barreira do portão
Entrada do Veículo: O braço da barreira baixa automaticamente após o veículo passar
Garantia de Segurança: LD-100/102 fornece funcionalidade de segurança e anti-esmagamento

Processo de Saída

Ativação do Leitor UHF: LD-200/202 aciona o leitor UHF interno
Verificação de ID e Abertura do Portão: O controlador verifica o ID e abre a barreira de saída
Saída do Veículo: O braço da barreira baixa automaticamente após o veículo passar
Medidas de Segurança: LD-100/102 fornece segurança durante o processo de saída

Reconhecimento de Direção

Garante que o detector de loop de canal duplo não acione o sinal novamente quando o carro passar por outro leitor UHF, mantendo registros precisos de entrada/saída.
