Radar de Barreira de Onda Milimétrica de 79GHz com Detecção de Gatilho Anti-Esmagamento, Depuração Bluetooth e Saída RS485

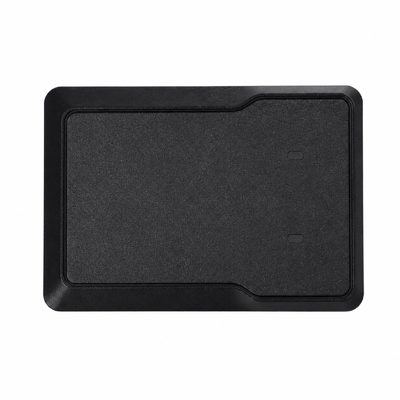

Sensor de Radar de Barreira RD79-6M de 79GHz para Detecção Anti-Esmagamento e de Gatilho, IP66, Bluetooth, RS485

O RD79-6M é um sensor de radar de onda milimétrica de 79GHz projetado para barreiras de estacionamento, gerenciamento de entrada e saída, estacionamentos, garagens subterrâneas e sistemas de controle de acesso de veículos. Ele pode ser usado tanto para proteção anti-esmagamento quanto para detecção de gatilho, ajudando a barreira a detectar veículos ou pedestres na zona do braço da barreira e a controlar a ação de levantar ou abaixar de forma mais segura.

Comparado com detectores de laço tradicionais ou sensores infravermelhos, o RD79-6M utiliza tecnologia de radar LFM-CW de 79GHz com uma estrutura de antena 2T4R. Ele fornece alta resolução de distância, detecção precisa de alvos e operação estável em ambientes externos ou complexos de estacionamento. O radar pode ajudar a reduzir disparos falsos e melhorar a segurança da barreira, especialmente em locais onde o fluxo de veículos é frequente e o espaço de instalação é limitado.

O radar suporta múltiplos tipos de braços de barreira, incluindo barreiras de braço reto, barreiras de braço dobrável, barreiras de grade e barreiras de publicidade. Ele também suporta diferentes modos de detecção, incluindo modo anti-esmagamento, modo de gatilho e modo de gatilho montado inclinado. Com configuração via aplicativo Bluetooth e comunicação RS485, os instaladores podem ajustar parâmetros de forma mais conveniente durante a comissionamento do projeto.

• Um Dispositivo para Detecção Anti-Esmagamento e de Gatilho - O RD79-6M integra proteção anti-esmagamento e detecção de gatilho em um único sensor de radar. Ele pode ajudar a proteger veículos e pedestres sob o braço da barreira, ao mesmo tempo que fornece detecção de gatilho de veículo para controle da barreira.
• Tecnologia de Radar de Alta Precisão de 79GHz - O radar opera em 79-81GHz e utiliza detecção de onda milimétrica para melhorar a resolução angular e a precisão da medição. A resolução de distância de 4cm ajuda a detectar alvos com mais precisão ao redor do braço da barreira.
• Suporta Separação Humano-Veículo - O radar suporta seleção de tipo de alvo, incluindo apenas detecção de veículo e detecção de pedestre mais veículo. Isso o torna adequado para projetos de estacionamento com diferentes requisitos de segurança e gerenciamento de tráfego.
• Compatibilidade com Múltiplos Braços de Barreira - O RD79-6M suporta aplicações de barreiras de braço reto, braço dobrável, braço de grade e braço de publicidade. Os instaladores podem selecionar o tipo de braço da barreira no aplicativo de acordo com o local real.
• Depuração via Aplicativo Bluetooth - O radar pode ser configurado através do aplicativo GL Control. Os instaladores podem pesquisar o dispositivo RD79-6M, conectar via Bluetooth, inserir a senha, ler a configuração, ajustar parâmetros, realizar aprendizado de fundo, salvar a configuração e reiniciar o radar.
• Alcance de Detecção Ajustável - O aplicativo permite que os usuários ajustem a distância esquerda, distância direita, distância de detecção longa e distância de não detecção próxima de acordo com o cenário real da barreira. Isso ajuda a melhorar a configuração da zona anti-impacto e a reduzir a detecção falsa.
• Comunicação RS485 e Saída de Relé - O diagrama de fiação mostra entrada de energia DC, comunicação RS485 A/B, saída COM e NO. Isso torna o radar adequado para controladores de barreira e sistemas de controle de acesso de estacionamento.
• Proteção Externa IP66 - O radar possui classificação de proteção IP66, carcaça de PC e liga de alumínio, e uma faixa de temperatura de operação de -40℃ a +80℃, tornando-o adequado para estacionamentos externos, garagens subterrâneas e ambientes com clima severo.

• Barreiras de estacionamento
• Entradas e saídas de estacionamento
• Controle de acesso de garagem subterrânea
• Portões de estacionamento de condomínios residenciais
• Sistemas de estacionamento de edifícios comerciais
• Gerenciamento de entrada de veículos
• Barreiras de braço reto
• Barreiras de braço dobrável
• Barreiras de grade
• Barreiras de publicidade
• Proteção anti-esmagamento de barreiras
• Detecção de gatilho de veículo

O radar é instalado no lado do gabinete da barreira. De acordo com a referência de instalação no manual, o furo de abertura é Φ17mm, a distância horizontal do gabinete da barreira é de aproximadamente 23-33cm, e a distância do furo fixo do solo varia de acordo com o tamanho da barreira. O manual também mostra as dimensões do produto de 73.5 * 110.9 * 32.8mm.

• Instale o radar no lado do gabinete da barreira voltado para a área do braço da barreira.
• Mantenha a área de detecção do radar alinhada com a zona de proteção do braço da barreira.
• Defina o tipo e a direção corretos do braço da barreira no aplicativo.
• Realize o aprendizado de fundo após a instalação e o ajuste de parâmetros.
• Mantenha pessoas e veículos afastados da zona de detecção durante o aprendizado de fundo.
• Salve a configuração após concluir todas as configurações de parâmetros.
