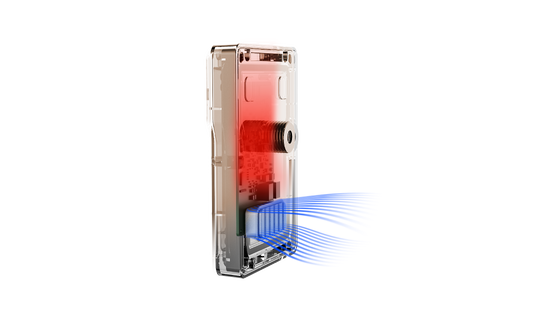

RD79-6M Radar Sensor Inteligente para Barreira para Detecção de Veículos e Pedestres, Proteção Anti-Esmagamento e Controle de Acesso para Estacionamento

Lugar de origem	China
Marca	JUTAI
Certificação	CE
Número do modelo	RD79-6M
Documento	RD79-6M.pdf
Quantidade de ordem mínima	1
Preço	negotiable
Detalhes da embalagem	Caixa
Tempo de entrega	5-8 dias úteis
Termos de pagamento	L/C,D/A,D/P,T/T,Western Union
Habilidade da fonte	1000 pcs/m

Detalhes do produto

Tipo de produto	Sensor de radar do portão de barreira	Tecnologia de radar	Radar de onda milimétrica de 79 GHz
Frequência operacional	79–81 GHz	Modo Radar	Anti-esmagamento / Gatilho / Gatilho de montagem inclinada
Resolução de distância	4 cm	Configuração da antena	Antena 2T4R
Alvo de detecção	Somente veículo/Detecção de pedestres e veículos	Tipo do braço da barreira	Braço Reto / Braço Dobrável / Braço de Cerca / Barreira Publicitária
Método de comunicação	Método de comunicação	Configuração do APP	Controle contábil
Tempo de resposta	≤100ms	Tensão de alimentação	CC12–24V
Corrente média	200mA@12V	Corrente Máxima	600 mA
Potência média	1,2W@12V	Temperatura operacional	-40°C a +80°C
Classificação de proteção	IP66	Tamanho do produto	73,5 × 110,9 × 32,8 mm
Saída de fiação	Alimentação, GND, RS485, COM, NÃO	Função principal	Proteção anti-esmagamento de barreira e gatilho de abertura

Deixe um recado

Descrição de produto

RD79-6M Sensor de radar de porta de barreira inteligente para detecção de pedestres de veículos, proteção contra esmagamento e controlo de acesso ao estacionamento

Visão geral do produto

O RD79-6M 79GHz Barrier Gate Radar Sensor fornece proteção avançada contra esmagamento e detecção de gatos de barreira de estacionamento, sistemas de gerenciamento de entrada e saída, estacionamentos,Garagens subterrâneas, e sistemas de controlo de acesso dos veículos.

Este sensor de radar de ondas milimétricas de 79 GHz detecta veículos ou pedestres dentro da zona de braço da barreira, permitindo ações de elevação e descida mais seguras.Em comparação com os detectores tradicionais de circuito ou sensores infravermelhos, o RD79-6M utiliza a tecnologia de radar LFM-CW de 79GHz com uma estrutura de antena 2T4R, oferecendo alta resolução de distância, detecção precisa de alvos,e operação estável em ambientes de estacionamento ao ar livre ou complexos.

O radar suporta vários tipos de braço de barreira, incluindo braço reto, braço dobrável, barreiras de cerca e barreiras publicitárias.e modo de disparo de montagem inclinadaCom a configuração do aplicativo Bluetooth e a comunicação RS485, os instaladores podem ajustar convenientemente os parâmetros durante a comissionamento do projeto.

Características fundamentais

Funcionalidade dupla- Integra proteção anti-esmagamento e detecção de gatilho em um sensor de radar
Radar de alta precisão de 79 GHz- Detecção de ondas milimétricas de 79-81 GHz com resolução a 4 cm de distância
Separação do homem do veículo- Suporta os modos de detecção de veículos exclusivos ou pedestres e veículos
Compatibilidade de braço de barreira múltipla- Funciona com braço reto, braço dobrável, braço de vedação e portas de barreira publicitária
Debug da aplicação Bluetooth- Configurável através da aplicação GL Control com conectividade Bluetooth
Faixa de detecção ajustável- Distância esquerda/direita personalizável, distância de detecção longa e distância de quase não detecção
RS485 Comunicação e saída de retransmissão- Compatível com controladores de portas de barreira e sistemas de controlo de acesso de estacionamento
Proteção exterior IP66- Caixa de PC e liga de alumínio com faixa de funcionamento de -40°C a +80°C

Especificações técnicas

Ponto	Especificações
Modelo	RD79-6M
Tipo de produto	Sensor de radar de porta de barreira
Frequência de funcionamento	79-81 GHz
Tecnologia de radar	Radar de ondas milimétricas LFM-CW
Antenas	2T4R
Resolução de distância	4 cm
Alvo de detecção	Detecção apenas de veículos/pedestres e veículos
Tipo de porta de barreira	Braço reto / Braço dobrável / Braço de vedação / Barreira publicitária
Comunicação	Bluetooth / RS485
Tempo de resposta	≤ 100 ms
Tensão de alimentação	DC12-24V
Corrente média	200 mA@12V
Corrente de funcionamento máxima	600 mA
Potência média	1.2W@12V
Material de habitação	PC + liga de alumínio
Tamanho do produto	73.5 * 110,9 * 32,8 mm
Classificação de protecção	IP66
Temperatura de funcionamento	-40°C a +80°C

Definição de fiação

Cor do fio	Função
Vermelho	+12-24V DC
Negro	GND
Verde	RS485 B
Amarelo	RS485 A+
Azul	COM
Branco	Não
Castanho	Reservado
Laranja	Reservado

Aplicações

Portões de barreira de estacionamento
Entradas e saídas de estacionamento
Controle de acesso a garagem subterrânea
Portões de estacionamento para comunidades residenciais
Sistemas de estacionamento de edifícios comerciais
Gestão das entradas dos veículos
Portões de barreira de braço reto
Portões de barreira de braço dobrável
Portões de vedação
Portões de barreira de publicidade
Protecção contra esmagamento do portão de barreira
Detecção do gatilho do veículo

Notas de instalação

O radar é instalado no lado do gabinete da porta de barreira. A instalação requer um buraco de abertura de Φ17 mm, com distância horizontal do gabinete de barreira de aproximadamente 23-33 cm,e a distância fixa do buraco do solo variando de acordo com o tamanho da barreira.

Pontos de instalação recomendados:

Instalar o radar no lado do gabinete da porta de barreira voltado para a área do braço da barreira
Manter a área de detecção por radar alinhada com a zona de proteção do braço de barreira
Configure o tipo e a direção corretos do braço de barreira no aplicativo
Realizar aprendizagem de base após a instalação e ajuste de parâmetros
Manter as pessoas e os veículos longe da zona de detecção durante a aprendizagem de base
Salvar configuração após concluir todas as configurações do parâmetro

Perguntas Frequentes

P1: Para que é usado principalmente o RD79-6M?

A: RD79-6M é usado principalmente para portões de barreira de estacionamento para fornecer proteção anti-esmagamento e detecção de gatilho para veículos e pedestres.

Q2: Que frequência RD79-6M usa?

R: RD79-6M opera a 79-81GHz em onda milimétrica.

P3: Pode o RD79-6M substituir um detector de loop tradicional?

R: Em muitas aplicações de portões de barreira, o RD79-6M pode ser usado como um gatilho baseado em radar ou solução de detecção anti-crush, especialmente onde a instalação do loop de solo é difícil.

P4: Suporta a detecção de pedestres?

R: Sim, o radar suporta os modos de detecção de veículos e pedestres e veículos.

Q5: Que tipos de braços de barreira são suportados?

A: Suporta aplicações de braço reto, braço dobrável, braço de cerca e porta de barreira publicitária.

P6: Como é configurado o radar?

R: O radar pode ser configurado através do aplicativo GL Control por conexão Bluetooth. Os instaladores podem definir o modo do dispositivo, o tipo de barreira, a direção do braço, o alvo de detecção e o alcance de detecção.

Q7: Que métodos de comunicação são suportados?

A: RD79-6M suporta comunicação Bluetooth e RS485.

P8: Qual é a tensão de trabalho?

R: A tensão de trabalho é DC12-24V.

P9: É adequado para uso ao ar livre?

R: Sim. O RD79-6M tem uma classificação de proteção IP66 e funciona de -40°C a +80°C.

P10: Suporta o aprendizado de base?

R: Sim. Após a instalação e a definição dos parâmetros, o aprendizado de base ajuda o radar a adaptar-se ao ambiente do local e a melhorar a estabilidade da detecção.
