Sensor de Grade de Luz de Segurança Mini do Porteiro para Proteção de Fechamento de Portas de Alta Velocidade com Detecção de 12m e Casa de Liga de Alumínio

Sensor de cortina de luz de segurança com supressão cruzada CG15-8L12

CG15-8L12 é um sensor de cortina de luz de segurança industrial IP67 projetado para portas rápidas, portas industriais, portas de garagem, portas de armazenamento frigorífico, portas seccionais e sistemas de portas automáticas. Ele usa 8 feixes infravermelhos para criar uma área de detecção de segurança confiável, ajudando a evitar beliscões, colisões e fechamento acidental de portas.

Este modelo suporta proteção de supressão cruzada, tornando-o adequado para aplicações de portas industriais onde estruturas fixas de portas inferiores ou condições especiais de instalação podem afetar a detecção normal. Quando um objeto entra na área de proteção, o receptor emite um sinal de relé através dos terminais NO, NC e COM, permitindo que o controlador de porta pare ou inverta a porta a tempo.

O produto possui uma caixa fina de alumínio, distância de detecção interna/externa de 12 m, velocidade de resposta rápida de 23 ms e proteção à prova d'água IP67. É adequado para ambientes industriais exigentes, como armazéns, fábricas, canais logísticos, câmaras frigoríficas e áreas de carga.

Principais recursos

• 8 feixes infravermelhos para proteção confiável de segurança da porta
• Distância de detecção de 12 m para aplicações internas e externas
• Resposta rápida de 23 ms para sistemas de portas rápidas

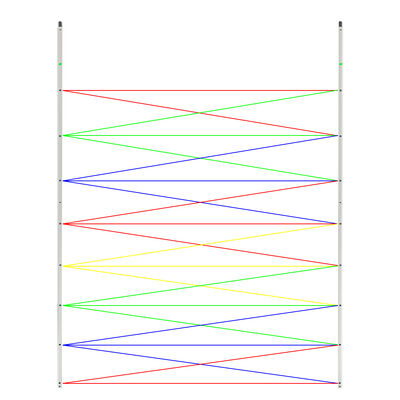

• Função de supressão cruzada para estruturas especiais de portas industriais
• Saída de relé NO, NC e COM para fácil conexão do controlador
• Proteção IP67 à prova d'água e à prova de poeira
• Carcaça em liga de alumínio com design compacto e fino
• Altura de proteção de 1.225 mm e comprimento do produto de 1.480 mm
• Adequado para portas rápidas, portas industriais, portas de garagem e portas de câmaras frigoríficas

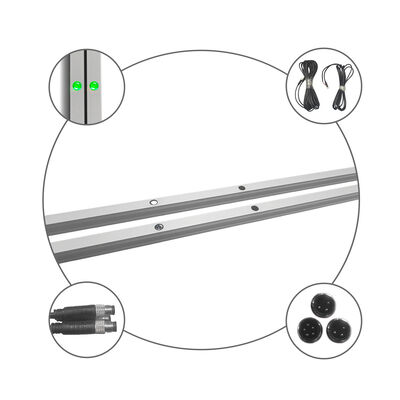

• Fácil instalação com transmissor, receptor e cabo de sincronização

Especificações Técnicas

Aplicativos

CG15-8L12 é adequado para:

• Portas rápidas
• Portas industriais
• Portas de garagem
• Portas para câmaras frigoríficas
• Portas seccionais
• Portas rolantes
• Portas de entrada do armazém
• Portas de canal logístico
• Sistemas de segurança de portas automáticas

Princípio de funcionamento

O sistema inclui um transmissor e um receptor instalados em ambos os lados da abertura da porta. O transmissor envia raios infravermelhos ao receptor para formar uma área de detecção protegida. Quando uma pessoa, veículo, palete ou outro obstáculo bloqueia os feixes, o receptor altera o status da saída do relé e envia um sinal de segurança ao controlador da porta.

Isto ajuda a porta a parar, reabrir ou reverter antes do contacto, melhorando a segurança durante as operações de fecho da porta.
