Cortina de luz de segurança infravermelha de tipo grade compacta para portas industriais rápidas com função de bloqueio cruzado e design à prova d'água IP67

  • Compact Grid Type Infrared Safety Light Curtain for Fast Industrial Doors with Cross Blanking Function and IP67 Waterproof Design
  • Compact Grid Type Infrared Safety Light Curtain for Fast Industrial Doors with Cross Blanking Function and IP67 Waterproof Design
  • Compact Grid Type Infrared Safety Light Curtain for Fast Industrial Doors with Cross Blanking Function and IP67 Waterproof Design
Lugar de origem China
Marca JUTAI
Certificação FDA, E-MARK, CE, ISO, FCC, RoHS, DOT, ASTM, AS/NZS, CCC, GS
Número do modelo CG15-8L12
Documento CG15-8L12 (English).pdf
Quantidade de ordem mínima 1
Preço negotiable
Detalhes da embalagem Caixa
Tempo de entrega 5-8 dias
Termos de pagamento T/T, L/C, D/A, D/P, Western Union, PayPal, MoneyGram, Alipay
Habilidade da fonte 1000 peças por mês
Detalhes do produto
Série Sensor de segurança de porta com obturação cruzada Método de detecção Grade de luz infravermelha multifeixe
Capacidade de detecção Cobertura de abertura de porta de 12m Quantidade de feixe 8 olhos ópticos
Altura de proteção Zona de segurança da porta de 1225 mm Entrada de energia Fonte de alimentação de 12 a 30 VCC
Desempenho de resposta Resposta de segurança de 23 ms Tipo de saída Saída de relé NA, NF, COM
Grau de proteção Proteção Industrial IP67 Projeto de concha Corpo fino de alumínio
AFASTAMENTO DO FEIXE 175 mm entre olhos claros Temperatura operacional -40 ℃ a +70 ℃
Destacar

Cortina de luz de segurança de infravermelho de grade compacta

,

Cortina de luz para portas industriais com travamento cruzado

,

Tela de luz de segurança impermeável IP67
Você pode marcar os produtos de que precisa e se comunicar conosco no quadro de mensagens.
Model Beam Quantity Protective Height Detection Distance Voltage Output IP Grade
CG15-8L12 8 Beams 1225mm 12m DC12–30V NO/NC/COM IP67
Deixe um recado
Model Beam Quantity Protective Height Detection Distance Voltage Output IP Grade
Descrição de produto

CG15-8L12 Sensor de cortina de luz de segurança

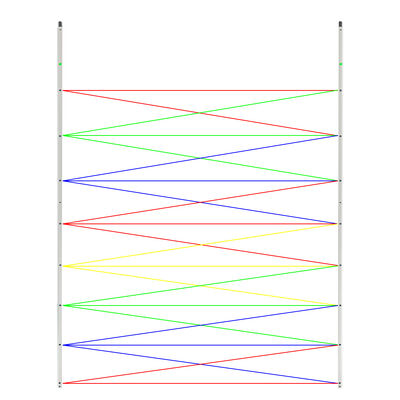

Cortina de luz de segurança infravermelha de tipo grade compacta para portas industriais rápidas com função de bloqueio cruzado e design à prova d'água IP67 0

CG15-8L12 é um sensor de cortina de luz de segurança industrial IP67 projetado para portas de alta velocidade, portas industriais, portas de garagem, portas de armazenamento frio, portas seccionais e sistemas de portas automáticas.Ele usa 8 feixes infravermelhos para criar uma área de detecção de segurança confiável, ajudando a prevenir apertamentos, colisões e fechamentos acidentais de portas.

Este modelo suporta proteção de travagem, tornando-o adequado para aplicações de portas industriais onde estruturas fixas de portas inferiores ou condições especiais de instalação podem afetar a detecção normal.Quando um objeto entra na zona de protecção, o receptor emite um sinal de retransmissão através dos terminais NO, NC e COM, permitindo ao controlador da porta parar ou reverter a porta a tempo.

O produto apresenta uma caixa de alumínio fina, uma distância de detecção indoor/outdoor de 12 m, uma velocidade de resposta rápida de 23 ms e uma proteção à prova d'água IP67.É adequado para ambientes industriais exigentes, como armazéns, fábricas, canais de logística, armazéns frigoríficos e zonas de carregamento.

Características fundamentais

  • 8 feixes de infravermelhos para uma protecção de segurança confiável da porta
  • Distância de detecção de 12 m para aplicações internas e externas
  • 23 ms de resposta rápida para sistemas de portas de alta velocidade
  • Função de travagem para estruturas especiais de portas industriais
  • NO, NC e COM saída de relé para fácil ligação do controlador
  • Proteção à prova de água e poeira IP67
  • Casa de liga de alumínio com design compacto e fino
  • 1225 mm de altura protetora e 1480 mm de comprimento do produto
  • Apto para portas de alta velocidade, portas industriais, portas de garagem e portas de armazenamento a frio
  • Instalação fácil com transmissor, receptor e cabo de sincronização

Especificações técnicas

Ponto Especificações
Modelo CG15-8L12
Tipo de produto Cortina de iluminação de segurança transversal
Tensão de funcionamento DC12V30V
Corrente de trabalho O sistema deve ser equipado com um sistema de transmissão elétrica de alta precisão, com um sistema de transmissão elétrica de alta precisão e com um sistema de transmissão de alta precisão.
Produção NO, NC, COM
Carga de saída Max. 1A, 125VAC / 60VDC
Número de vigas 8 Feixes
Espaçamento do feixe 175 mm
Comprimento de onda 950 nm
Distância de detecção 12 m Interior/exterior
Velocidade de resposta 23 ms
Altura protetora 1225 mm
Comprimento do produto 1480 mm
Material da concha Liga de alumínio
Material de fio PVC
Especificação do cabo AWG26
Comprimento do cabo Linha de sincronização de 12 m + cabo de 4 m
Grau de protecção IP67
Temperatura de funcionamento -40°C a +70°C

Aplicações

CG15-8L12 é adequado para:

  • Portas de alta velocidade
  • Portas industriais
  • Portas de garagem
  • Portas de armazenamento a frio
  • Portas seccionais
  • Portas rolantes
  • Portas de entrada de armazém
  • Portas de canais de logística
  • Sistemas automáticos de segurança das portas

Princípio de funcionamento

O sistema inclui um transmissor e um receptor instalados em ambos os lados da abertura da porta.veículo, palete ou outro obstáculo bloqueia os feixes, o receptor altera o estado de saída do relé e envia um sinal de segurança para o controlador da porta.

Isso ajuda a porta a parar, reabrir ou reverter antes do contato, melhorando a segurança durante as operações de fechamento da porta.

Cortina de luz de segurança infravermelha de tipo grade compacta para portas industriais rápidas com função de bloqueio cruzado e design à prova d'água IP67 1Cortina de luz de segurança infravermelha de tipo grade compacta para portas industriais rápidas com função de bloqueio cruzado e design à prova d'água IP67 2Cortina de luz de segurança infravermelha de tipo grade compacta para portas industriais rápidas com função de bloqueio cruzado e design à prova d'água IP67 3Cortina de luz de segurança infravermelha de tipo grade compacta para portas industriais rápidas com função de bloqueio cruzado e design à prova d'água IP67 4Cortina de luz de segurança infravermelha de tipo grade compacta para portas industriais rápidas com função de bloqueio cruzado e design à prova d'água IP67 5Cortina de luz de segurança infravermelha de tipo grade compacta para portas industriais rápidas com função de bloqueio cruzado e design à prova d'água IP67 6Cortina de luz de segurança infravermelha de tipo grade compacta para portas industriais rápidas com função de bloqueio cruzado e design à prova d'água IP67 7
