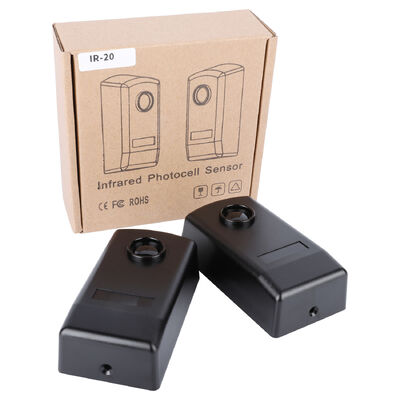

Sensor Infravermelho de Instalação Simples – JUTAI IR-20 para Sistemas de Automação de Portas e Segurança

Visão Geral do Produto

Principais Características e Vantagens (Instalação Simples Focada)

1. Instalação e Configuração Sem Complicações

• Montagem Mínima de Ferramentas: Suporta montagem em parede (3x furos de 5 mm com buchas para parafusos) e montagem em superfície metálica (3x parafusos autoatarraxantes de 3 mm)—adequado para a maioria das estruturas de portas, cercas de segurança e exteriores de edifícios sem modificações personalizadas.
• Fiação e Rotulagem Claras: Os terminais são marcados de forma proeminente (TX: 1-2 para alimentação; RX: 1-3 para alimentação, 4=COM, 5=NC, 6=NO) para eliminar confusão. Não são necessários diagramas de fiação complexos—mesmo instaladores de primeira viagem podem concluir as conexões em minutos.
• Alinhamento Intuitivo: O indicador LED vermelho brilhante do RX (desligado quando o feixe está alinhado, ligado quando interrompido) fornece feedback em tempo real. Basta ajustar as posições TX/RX até que o LED se apague—sem necessidade de ferramentas de calibração ou experiência técnica.
• Painel Frontal de Encaixe: O painel frontal levanta-se facilmente para acesso à fiação e fecha-se com segurança com os parafusos fornecidos, simplificando a etapa final de configuração e protegendo os componentes internos da poeira.

2. Desempenho à Prova de Intempéries e Confiável

• Proteção de Ingresso IP55: Resiste à entrada de poeira e jatos de água de baixa pressão de qualquer direção, tornando-o adequado para instalação externa direta (por exemplo, exteriores de portas de garagem, entradas comerciais) sem gabinetes adicionais.
• Adaptação a Ampla Temperatura: Opera de forma estável de -10°C a +60°C, adaptando-se a diversos climas—de invernos frios a ambientes quentes de verão—sem degradação do desempenho.
• Design Anti-Interferência: A filtragem óptica otimizada minimiza falsos disparos de luz ambiente (luz solar, luminárias fluorescentes) e detritos ambientais, garantindo desempenho consistente em cenários de automação de portas movimentados.

3. Compatibilidade Universal e Funcionalidade Prática

• Entrada de Alimentação Flexível: Funciona com fontes de alimentação de 12-24V AC/DC (não polarizadas), integrando-se perfeitamente com controladores de portas padrão, painéis de alarme de segurança e sistemas de controle de acesso—sem necessidade de adaptadores de alimentação especializados.
• Saída de Relé Versátil: Equipado com terminais Comum (COM, terminal 4), Normalmente Fechado (NC, terminal 5) e Normalmente Aberto (NO, terminal 6), garantindo compatibilidade com todos os principais hardwares de automação de portas e segurança.
• Baixo Consumo de Energia: Corrente operacional máxima do TX ≤25mA e corrente operacional máxima do RX ≤35mA, suportando operação 24 horas por dia, 7 dias por semana, com eficiência energética, sem uso excessivo de energia.

Especificações Técnicas

Guia de Instalação Passo a Passo

1. Prepare o Local de Montagem: Escolha um local com uma linha de visão clara entre o TX e o RX (evite obstáculos como arbustos ou ferragens de portas). Para paredes, faça 3x furos de 5 mm e insira buchas para parafusos; para superfícies metálicas, faça 3x furos de 3 mm para parafusos autoatarraxantes.
2. Acesse os Terminais de Fiação: Levante o painel frontal do TX e do RX para expor os blocos de terminais—nenhuma ferramenta é necessária para remover o painel.
3. Conecte a Alimentação e os Controles:
   • Conecte a alimentação de 12-24V AC/DC aos terminais 1 e 2 do TX.
   • Conecte a mesma fonte de alimentação aos terminais 1, 2 ou 3 do RX (correspondendo à classificação de tensão).
   • Conecte os terminais 4 (COM), 5 (NC) e 6 (NO) do RX ao seu controlador de porta, painel de alarme ou sistema de acesso.


4. Alinhe o Par de Sensores: Ajuste as posições do TX e do RX até que o LED vermelho do RX se apague—isso indica uma conexão de feixe estável.
5. Fixe e Teste: Feche os painéis frontais e prenda-os com os parafusos fornecidos. Teste interrompendo o feixe—verifique se o LED do RX acende e se o sistema conectado (controlador de porta/alarme) responde corretamente.

Aplicações Típicas

• Portas de Garagem Residenciais: Evita o aprisionamento de pessoas, animais de estimação ou objetos durante o fechamento, aprimorando a segurança doméstica.
• Portas Deslizantes Comerciais: Garante a operação segura em shoppings, lojas de varejo e edifícios de escritórios—impedindo que as portas se fechem em pedestres.
• Automação de Portões Industriais: Detecta veículos ou obstáculos no caminho de portões deslizantes industriais ou barreiras de estacionamento.
• Segurança Perimetral: Cria barreiras de feixe invisíveis para cercas de quintal, perímetros de escritórios ou zonas de acesso restrito—acionando alarmes para entrada não autorizada.
• Entradas de Instalações Públicas: Aprimora a segurança de portas automáticas em hospitais, escolas e estações de trem, onde a facilidade de instalação e a confiabilidade são críticas.

Por que escolher o Sensor Infravermelho de Instalação Simples JUTAI IR-20?

• Nenhuma Experiência Necessária: Montagem, fiação e alinhamento simples tornam a instalação acessível a entusiastas de bricolagem e técnicos profissionais.
• Durável e Versátil: A proteção contra intempéries IP55 e a ampla faixa de temperatura garantem o desempenho em cenários de automação de portas internas/externas.
• Compatibilidade Universal: Funciona com todos os principais controladores de portas e sistemas de segurança, reduzindo a complexidade da integração.
• Segurança Econômica: Qualidade de nível industrial a um preço competitivo, reduzindo os custos gerais do sistema para residências e empresas.
• Garantia de Marca Confiável: Desenvolvido pela Shenzhen JUTAI Comm Co., Ltd., um fornecedor profissional de componentes de automação e segurança com suporte técnico global.
