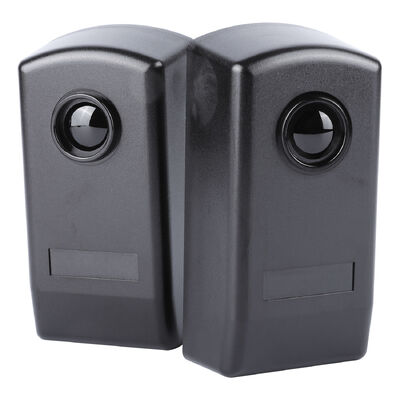

Fotocélula Infravermelha Industrial e Comercial de 12-24V AC/DC – Detecção Confiável de Segurança e Proteção Perimetral

Visão Geral do Produto

Principais Características e Vantagens

1. Durabilidade de Nível Industrial e Resistência às Intempéries

• Proteção de Ingresso IP55: Protege efetivamente contra a entrada de poeira e jatos de água de baixa pressão de qualquer direção, permitindo a instalação direta ao ar livre para segurança perimetral e uso interno em ambientes industriais agressivos (por exemplo, armazéns com poeira ou umidade).
• Flexibilidade de Tensão Ampla: Opera perfeitamente em 12-24V AC/DC (não polarizado), eliminando a necessidade de fontes de alimentação especializadas e integrando-se sem esforço com PLCs industriais padrão, painéis de segurança comerciais e sistemas de controle de acesso.
• Resistência à Temperatura: Funciona de forma confiável de -10°C a +60°C, adaptando-se a condições climáticas extremas—de armazéns industriais frios a áreas de estacionamento comerciais externas quentes.

2. Detecção de Longo Alcance de 30 Metros e Anti-Interferência

• Alcance de Detecção Estendido: Fornece um feixe infravermelho estável e focado em mais de 30 metros (interno/externo), cobrindo grandes aberturas (portões industriais, docas de carregamento de armazéns) e grandes espaços comerciais (atrios de shoppings, perímetros de estacionamentos) sem degradação do sinal.
• Anti-Interferência Ambiental: A tecnologia óptica otimizada minimiza falsos disparos causados por luz ambiente (luz solar, luminárias fluorescentes), chuva ou poeira—crítico para ambientes industriais com iluminação variável e áreas comerciais com alto tráfego de pedestres.
• Feedback de Status Intuitivo: O RX possui um indicador LED vermelho brilhante: desligado quando o feixe não está obstruído (operação normal) e ligado quando interrompido. Isso permite que os técnicos alinhem rapidamente o sensor durante a instalação e solucionem problemas em tempo real.

3. Integração Universal e Instalação Sem Complicações

• Saída de Relé Versátil: Equipado com um relé de Polo Único Duplo (SPDT), incluindo terminais Comum (COM, terminal 4), Normalmente Fechado (NC, terminal 5) e Normalmente Aberto (NO, terminal 6). Este design universal garante compatibilidade com qualquer intertravamento de segurança de máquinas industriais, sistema de alarme comercial ou controlador de porta/portão automático.
• Soluções de Montagem Dupla: Suporta montagem em parede (3x furos de 5 mm com buchas de parafuso) para edifícios comerciais e montagem em superfície metálica (3x parafusos autoatarraxantes de 3 mm) para equipamentos industriais ou estruturas metálicas, adaptando-se a diversos cenários de instalação.
• Fiação e Rotulagem Simplificadas: Marcações claras dos terminais (TX: 1-2 para alimentação; RX: 1-3 para alimentação, 4-6 para saída do relé) reduzem erros de instalação, economizando tempo para os técnicos em ambientes industriais e comerciais.

4. Design Centrado na Segurança para Uso Industrial e Comercial

• Prevenção de Intrusão Perimetral: Cria uma barreira de segurança invisível para perímetros de instalações industriais, limites de propriedades comerciais ou áreas restritas (por exemplo, salas de servidores, armazenamento de inventário), acionando alarmes quando violada.
• Intertravamento de Segurança de Máquinas: Atua como um sensor de segurança para máquinas industriais (transportadores, linhas de embalagem) e equipamentos comerciais (portas automáticas, barreiras de estacionamento), evitando aprisionamento ou colisão, interrompendo a operação quando obstáculos são detectados.
• Baixo Consumo de Energia: Corrente operacional máxima do TX ≤25mA e corrente operacional máxima do RX ≤35mA, garantindo eficiência energética para operação 24 horas por dia, 7 dias por semana em plantas industriais e edifícios comerciais.

Especificações Técnicas

Aplicações Típicas

Segurança e Proteção Industrial

• Proteção Perimetral de Fábrica: Barreiras de feixe invisíveis para paredes de instalações, cercas ou entradas de docas de carregamento—acionando alarmes para acesso não autorizado.
• Intertravamentos de Segurança de Armazém: Sensores de segurança para sistemas de esteiras, sistemas automatizados de armazenamento e recuperação (ASRS) e máquinas de embalagem—interrompendo a operação quando trabalhadores ou obstáculos estão na zona de perigo.
• Automação de Portões Industriais: Detecção para grandes portões de fábrica ou pontos de acesso de veículos—impedindo o fechamento do portão em veículos ou equipamentos.

Segurança Comercial e Controle de Acesso

• Segurança de Shoppings e Varejo: Proteção perimetral para áreas de bastidores, salas de inventário ou entradas de lojas fora do horário comercial.
• Segurança de Estacionamentos e Garagens: Detecção de obstáculos para barreiras automáticas de estacionamento e portas de garagem—evitando colisões com veículos ou pedestres.
• Acesso a Edifícios de Escritórios e Complexos Comerciais: Sensores de segurança para portas deslizantes automáticas, entradas de áreas restritas e saguões de elevadores—melhorando a segurança de inquilinos e visitantes.
• Segurança de Hospitais e Instalações Públicas: Detecção não intrusiva para saídas de emergência, salas de suprimentos médicos ou áreas de alta segurança (por exemplo, data centers em edifícios de escritórios).

Guia de Instalação e Fiação

1. Preparação da Montagem: Selecione um local com uma linha de visão desobstruída entre o TX e o RX. Para montagem na parede (edifícios comerciais), faça 3x furos de 5 mm e instale buchas de parafuso; para superfícies metálicas (equipamentos industriais), faça 3x furos de 3 mm para parafusos autoatarraxantes.
2. Conexão da Fiação:
   • Conecte a alimentação de 12-24V AC/DC aos terminais 1 e 2 do TX.
   • Conecte a mesma fonte de alimentação aos terminais 1, 2 ou 3 do RX (correspondendo à classificação de tensão).
   • Conecte os terminais 4 (COM), 5 (NC) e 6 (NO) do RX ao seu painel de segurança, PLC ou controlador de acesso.


3. Alinhamento: Ajuste as posições do TX e RX até que o LED vermelho do RX se apague, indicando uma conexão de feixe estável. Use o feedback do LED para ajustar o alinhamento para detecção de longo alcance.
4. Teste Final: Fixe os painéis frontais com os parafusos fornecidos. Teste o sensor interrompendo o feixe—verifique se o LED do RX acende e o sistema conectado (alarme, controlador de porta, máquinas) responde corretamente.

Por que escolher a Fotocélula Infravermelha JUTAI IR-20?

• Adaptabilidade de Cena Dupla: Adaptado para robustez industrial e versatilidade comercial, eliminando a necessidade de sensores separados para diferentes ambientes.
• Confiabilidade de Longo Alcance: O alcance de detecção de 30 metros cobre grandes espaços, reduzindo o número de sensores necessários para proteção perimetral ou cobertura de segurança.
• Segurança Econômica: Desempenho de nível industrial a um preço competitivo, reduzindo os custos gerais do sistema de segurança para empresas.
• Compatibilidade Universal: Funciona com todos os principais PLCs industriais, painéis de segurança comerciais e sistemas de controle de acesso, simplificando a integração com a infraestrutura existente.
• Suporte de Marca Confiável: Desenvolvido pela Shenzhen JUTAI Comm Co., Ltd., um fornecedor profissional de componentes de segurança industrial e comercial, com suporte técnico global e garantia de qualidade.
