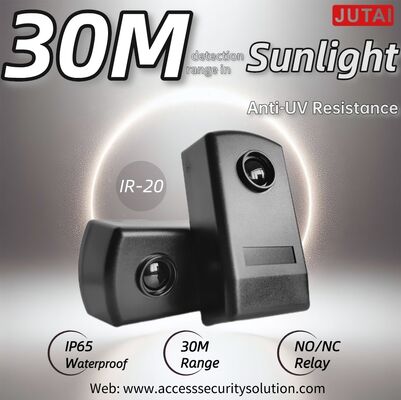

Sensor de segurança infravermelho para portas deslizantes Portas e portões de garagem

Lugar de origem	China
Marca	JUTAI
Certificação	CE
Número do modelo	IR-20
Documento	JUTAI Wired Photocell IR-20...20.pdf
Quantidade de ordem mínima	1
Preço	negotiable
Detalhes da embalagem	Desenho animado
Tempo de entrega	5 - 8 dias úteis
Termos de pagamento	T/T, L/C, D/A, D/P, Western Union, Paypal, MoneyGram, Alipay
Habilidade da fonte	1000 peças por mês

Contacte-me para amostras grátis e vales.

Whatsapp:0086 18588475571

Wechat: 0086 18588475571

Skype: sales10@aixton.com

Se você tem algum interesse, nós fornecemos a ajuda online de 24 horas.

Detalhes do produto

Classificação IP	ip65	Faixa de detecção	30m
Tipo	conectado	Código Hs	8531901000
Tamanho do pacote	12.00cm * 11.70cm * 4.30cm	Peso Bruto da Embalagem	0,25kg
Destacar	Sensor de segurança infravermelho de portas de garagem , Sensor de segurança por infravermelho , Sensor de segurança infravermelho de portas deslizantes

Deixe um recado

Descrição de produto

Sensor de Segurança Infravermelho para Portas Deslizantes, Portas de Garagem e Portões

O Sensor de Segurança Infravermelho JUTAI IR-20 (também chamado de Fotocélula Infravermelha, Sensor de Feixe ou Sensor IR) é uma solução de detecção de feixe passante de nível profissional projetada para aumentar a segurança de portas deslizantes, portas de garagem e portões industriais/comerciais. Composto por um transmissor (TX) e um receptor (RX) combinados, ele cria um feixe infravermelho invisível de 30 metros que detecta de forma confiável obstáculos, evitando aprisionamento, colisões e riscos operacionais. Com classificação IP55 à prova de intempéries, ampla compatibilidade de tensão e durabilidade de nível industrial, é um componente de segurança confiável para sistemas de controle de acesso residenciais, comerciais e industriais em todo o mundo.

Visão Geral do Produto

Operando com um princípio de feixe passante simples, mas robusto, o sensor IR-20 emite um feixe infravermelho focado do TX para o RX. Quando o feixe é interrompido por qualquer objeto — seja uma pessoa, veículo, animal de estimação ou detrito — o relé interno do RX é acionado instantaneamente, enviando um sinal para o controlador da porta/portão para interromper o fechamento, reverter a direção ou pausar a operação.

Construído com plástico de engenharia resistente a UV e um revestimento emborrachado, o par de sensores resiste aos elementos externos (poeira, chuva, luz solar) e às flutuações de temperatura. Ele foi projetado para operação contínua 24 horas por dia, 7 dias por semana, em ambientes de alto tráfego ou críticos para a segurança, garantindo um desempenho confiável onde a segurança não pode ser comprometida.

Principais Características e Vantagens

1. Design à Prova de Intempéries e Durável

Proteção de Ingresso IP55: Resiste efetivamente à entrada de poeira e jatos de água de baixa pressão de qualquer direção, permitindo a instalação direta em ambientes internos/externos sem blindagem adicional.
Ampla Compatibilidade de Tensão: Opera em 12-24V AC/DC (não polarizado), integrando-se perfeitamente com fontes de alimentação e sistemas de controle de portas/portões padrão.
Resistência à Temperatura: Funciona de forma estável de -10°C a +60°C, adaptando-se a diversos climas (de invernos frios a verões quentes) e condições de trabalho.

2. Detecção Confiável de 30 Metros

Desempenho de Longa Distância: Fornece um feixe infravermelho estável e focado com um alcance máximo de 30 metros, adequado para aberturas de portas/portões amplas e grandes áreas de acesso.
Tecnologia Anti-Interferência: O design óptico otimizado minimiza falsos disparos causados por luz ambiente, chuva ou poeira, garantindo uma detecção precisa em ambientes complexos.
Indicador de Status Intuitivo: O RX possui um LED vermelho — desligado quando o feixe está desobstruído (operação normal) e ligado quando interrompido — para alinhamento rápido e verificações de status em tempo real.

3. Fácil Instalação e Integração Universal

Opções de Montagem Dupla: Suporta montagem em parede (3x furos de 5 mm com buchas) e montagem em superfície metálica (3x parafusos autoatarraxantes de 3 mm), adaptando-se a diversos cenários de instalação.
Saída de Relé Versátil: Relé SPDT (Polo Único Duplo Lançamento) com terminais Comum (COM, terminal 4), Normalmente Fechado (NC, terminal 5) e Normalmente Aberto (NO, terminal 6), compatível com qualquer controlador de porta/portão, CLP ou sistema de alarme.
Fiação Simplificada: Rotulagem clara dos terminais (TX: 1-2 para alimentação; RX: 1-3 para alimentação, 4-6 para saída de relé) reduz erros de instalação e economiza tempo de configuração.

4. Focado na Segurança para Portas e Portões

Prevenção de Aprisionamento: Atende aos requisitos críticos de segurança para portas e portões automatizados, evitando colisões e aprisionamento de pessoas, animais de estimação ou objetos.
Confiabilidade de Nível Industrial: Componentes de alta qualidade e revestimento robusto garantem desempenho a longo prazo em cenários de uso de alta frequência (por exemplo, shoppings, armazéns, complexos residenciais).

Especificações Técnicas

Parâmetro	Especificação
Modelo	IR-20
Princípio de Detecção	Feixe Passante (Par Transmissor + Receptor)
Alcance Máximo de Detecção	30 Metros (interno/externo)
Fonte de Alimentação	12-24V AC/DC (Não polarizado)
Corrente Máxima de Operação do TX	≤ 25mA
Corrente Máxima de Operação do RX	≤ 35mA
Tipo de Saída	1 Relé de Comutação (SPDT)
Classificação de Contato do Relé	Máx. 500mA @ 48V AC/DC
Classificação de Proteção de Ingresso	IP55
Faixa de Temperatura de Operação	-10°C a +60°C
Material da Carcaça	Plástico de Engenharia com Revestimento de Borracha
Indicador do Receptor	LED Vermelho (Ligado quando o feixe é interrompido)
Configuração do Terminal	TX: 1-2 (Alimentação); RX: 1-3 (Alimentação), 4 (COM), 5 (NC), 6 (NO)
Especificações do Furo de Montagem	Parede: 3x 5mm; Metal: 3x 3mm
Dimensões (C×L×A)	90,63mm × 44,90mm × 30,00mm

Aplicações Típicas

Portas Deslizantes: Shoppings, edifícios de escritórios, aeroportos e hospitais — evitando aprisionamento durante o fechamento.
Portas de Garagem: Áreas de estacionamento residenciais e comerciais — garantindo a operação segura quando veículos, pedestres ou animais de estimação estão presentes.
Portões Industriais/Comerciais: Armazéns, fábricas e complexos residenciais — detectando obstáculos para evitar colisões durante o fechamento do portão.
Sistemas de Controle de Acesso: Segurança perimetral para portas, portões e áreas restritas — acionando alarmes ou negação de acesso quando o feixe é interrompido.
Entradas de Edifícios Públicos: Estações de trem, escolas e centros de varejo — aumentando a segurança para sistemas de portas/portões automatizados de alto tráfego.

Guia de Instalação e Fiação

Preparação da Montagem: Selecione um local com uma linha de visão clara entre o TX e o RX. Para paredes, faça 3x furos de 5 mm e instale buchas; para superfícies metálicas, faça 3x furos de 3 mm para parafusos autoatarraxantes.
Conexão da Fiação:
- Conecte a alimentação de 12-24V AC/DC aos terminais 1 e 2 do TX.
- Conecte a mesma fonte de alimentação aos terminais 1, 2 ou 3 do RX (tensão correspondente).
- Conecte os terminais 4 (COM), 5 (NC) e 6 (NO) do RX ao seu controlador de porta/portão ou sistema de alarme.
Alinhamento: Ajuste as posições do TX e do RX até que o LED vermelho do RX se apague, indicando uma conexão de feixe estável.
Teste Final: Fixe os painéis frontais com os parafusos fornecidos. Teste interrompendo o feixe — verifique se o LED do RX acende e o controlador da porta/portão responde corretamente (para ou inverte).

Por que escolher o Sensor de Segurança Infravermelho JUTAI IR-20?

Alcance Estendido de 30 Metros: Ideal para aberturas de portas/portões amplas e grandes áreas de acesso, cobrindo zonas de segurança mais extensas do que os sensores padrão.
Confiabilidade à Prova de Intempéries: A proteção IP55 garante desempenho consistente em ambientes externos, resistindo à poeira, chuva e temperaturas extremas.
Compatibilidade Universal: Funciona com todos os principais controladores de portas/portões e fontes de alimentação, reduzindo a complexidade da integração.
Instalação Fácil de Usar: Rotulagem clara, opções de montagem dupla e feedback de LED intuitivo simplificam a configuração para técnicos.
Garantia de Marca Confiável: Desenvolvido pela Shenzhen JUTAI Comm Co., Ltd., um fornecedor profissional de componentes de segurança e automação com suporte técnico global.

Atualize a segurança de suas portas e portões com o Sensor de Segurança Infravermelho JUTAI IR-20 de longo alcance e confiável. Entre em contato conosco para obter especificações detalhadas, preços e assistência técnica.
