Pacote Peso Bruto 0,25kg Sensor de fotocélula de feixe único com alcance de 20M Ideal para portas automáticas IP65 classificado durável
| Lugar de origem | China |
|---|---|
| Marca | JUTAI |
| Certificação | CE |
| Número do modelo | IR-20 |
| Documento | JUTAI Wired Photocell IR-20...20.pdf |
| Quantidade de ordem mínima | 1 |
| Preço | negotiable |
| Detalhes da embalagem | Desenho animado |
| Tempo de entrega | 5 - 8 dias úteis |
| Termos de pagamento | T/T,L/C,D/A,D/P,Western Union,Paypal,,Alipay |
| Habilidade da fonte | 1000 peças por mês |
Detalhes do produto
| Classificação IP | IP65 | Faixa de detecção | 30m |
|---|---|---|---|
| Tipo | Com fio | Código HS | 8531901000 |
| Tamanho do pacote | 12.00cm * 11.70cm * 4.30cm | Peso Bruto da Embalagem | 0,25kg |
| Destacar | Sensor de fotocélula de porta automática de alcance 20M,20M IP65 Sensor de fotocélula automática de porta,Sensor de fotocélula de porta automática IP65 |
||
Descrição de produto

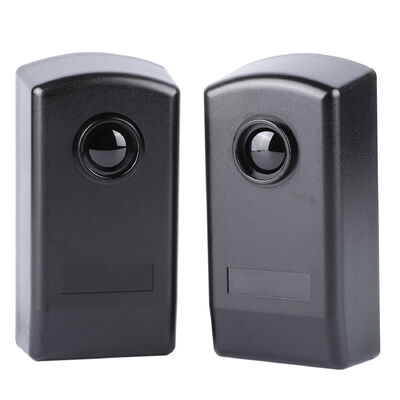

Sensor Fotocélula de Feixe Único com Alcance de 20M para Portas Automáticas
O Sensor Fotocélula de Feixe Único JUTAI IR-20M é uma solução de detecção infravermelha de nível profissional, projetada especificamente para sistemas de portas automáticas e cenários de automação de segurança crítica. Como um sensor de barreira, emparelhando um transmissor (TX) e um receptor (RX), ele cria um feixe infravermelho invisível e preciso com um alcance de detecção de 20 metros, proporcionando detecção confiável de obstáculos para prevenir aprisionamentos e aumentar a segurança operacional. Com classificação à prova de intempéries IP55, ampla compatibilidade de tensão e durabilidade de nível industrial, é a escolha confiável para portas automáticas deslizantes, portas de batente, portas de enrolar de alta velocidade e sistemas de controle de acesso em todo o mundo.
Visão Geral do Produto
Operando em um princípio simples de barreira, o sensor IR-20M funciona emitindo um feixe infravermelho focado do TX para o RX. Quando qualquer objeto — seja uma pessoa, veículo ou obstáculo — interrompe o feixe, o relé interno do RX é acionado instantaneamente, enviando um sinal para o controlador da porta automática parar o fechamento, reverter a direção ou pausar a operação.
Construído com plástico de engenharia resistente a UV e uma carcaça emborrachada, o par de sensores é construído para suportar elementos externos, poeira e flutuações de temperatura. Ele é projetado para operação contínua 24/7 em ambientes comerciais, industriais e públicos de alto tráfego, onde confiabilidade e segurança são inegociáveis.
Principais Recursos e Vantagens
Construção à Prova de Intempéries e Durável
- Proteção contra Invasão IP55: Resiste efetivamente à entrada de poeira e jatos de água de baixa pressão de qualquer direção, permitindo instalação direta interna/externa sem blindagem adicional.
- Ampla Compatibilidade de Tensão: Opera em 12-24V AC/DC (não polarizado), integrando-se perfeitamente com fontes de alimentação e sistemas de controle de portas automáticas padrão.
- Resiliência à Temperatura: Funciona de forma estável de -10°C a +60°C, adaptando-se a diversos climas e condições de trabalho.
Detecção Confiável de 20 Metros
- Desempenho de Longa Distância: Oferece um feixe infravermelho estável e focado com um alcance máximo de 20 metros, adequado para aberturas de portas amplas e grandes áreas de acesso.
- Design Anti-Interferência: Tecnologia óptica otimizada minimiza disparos falsos causados por luz ambiente, chuva ou poeira, garantindo detecção precisa em ambientes complexos.
- Indicador de Status Intuitivo: O RX possui um LED vermelho — apagado quando o feixe está desobstruído (operação normal) e aceso quando interrompido — para alinhamento rápido e verificações de status em tempo real.
Instalação Fácil e Integração Universal
- Opções de Montagem Dupla: Suporta montagem em parede (3 furos de 5mm com buchas) e montagem em superfície metálica (3 parafusos autoatarraxantes de 3mm), adaptando-se a diversos cenários de instalação.
- Saída de Relé Versátil: Relé SPDT (Single Pole Double Throw) com terminais Comum (COM, terminal 4), Normalmente Fechado (NC, terminal 5) e Normalmente Aberto (NO, terminal 6), compatível com qualquer controlador de porta automática, CLP ou sistema de alarme.
- Fiação Simplificada: A clara rotulagem dos terminais (TX: 1-2 para alimentação; RX: 1-3 para alimentação, 4-6 para saída de relé) reduz erros de instalação e economiza tempo de configuração.
Design Focado em Segurança para Portas Automáticas
- Prevenção de Aprisionamento: Atende aos requisitos críticos de segurança para portas automáticas, prevenindo colisões e aprisionamento de pessoas, animais de estimação ou objetos.
- Confiabilidade de Nível Industrial: Componentes de alta qualidade e carcaça robusta garantem desempenho de longo prazo em cenários de uso de alta frequência (por exemplo, shoppings, aeroportos, hospitais).
Especificações Técnicas
| Parâmetro | Especificação |
|---|---|
| Modelo | IR-20M |
| Princípio de Detecção | Feixe único de barreira (Par Transmissor + Receptor) |
| Alcance Máximo de Detecção | 20 Metros (interno/externo) |
| Fonte de Alimentação | 12-24V AC/DC (Não polarizado) |
| Corrente Máxima de Operação do TX | ≤ 25mA |
| Corrente Máxima de Operação do RX | ≤ 35mA |
| Tipo de Saída | 1 Relé de Mudança (SPDT) |
| Classificação do Contato do Relé | Máx. 500mA @ 48V AC/DC |
| Classificação de Proteção contra Invasão | IP55 |
| Faixa de Temperatura de Operação | -10°C a +60°C |
| Material da Carcaça | Plástico de Engenharia com Carcaça de Borracha |
| Indicador do Receptor | LED Vermelho (Aceso quando o feixe é interrompido) |
| Configuração dos Terminais | TX: 1-2 (Alimentação); RX: 1-3 (Alimentação), 4 (COM), 5 (NC), 6 (NO) |
| Especificações do Furo de Montagem | Parede: 3x 5mm; Metal: 3x 3mm |
| Dimensões (C×L×A) | 90.63mm × 44.90mm × 30.00mm |
Aplicações Típicas
- Portas Automáticas Deslizantes: Shoppings, edifícios de escritórios, aeroportos e hospitais — prevenindo aprisionamento durante o fechamento.
- Portas de Batente e Portas de Enrolar: Instalações industriais, armazéns e lojas de varejo — detectando obstáculos para evitar colisões.
- Portões de Garagem e Barreiras de Estacionamento: Áreas de estacionamento residenciais e comerciais — garantindo operação segura quando veículos ou pedestres estão presentes.
- Sistemas de Controle de Acesso: Segurança de perímetro para portas, portões e áreas restritas — acionando alarmes ou negando acesso quando o feixe é violado.
- Entradas de Edifícios Públicos: Estações de trem, hospitais e escolas — aumentando a segurança para sistemas de portas automáticas de alto tráfego.
Guia de Instalação e Fiação
- Preparação da Montagem: Selecione um local com linha de visão clara entre o TX e o RX. Para paredes, fure 3 orifícios de 5mm e instale buchas; para superfícies metálicas, fure 3 orifícios de 3mm para parafusos autoatarraxantes.
- Conexão da Fiação:
- Conecte a alimentação de 12-24V AC/DC aos terminais 1 e 2 do TX.
- Conecte a mesma fonte de alimentação aos terminais 1, 2 ou 3 do RX (tensão compatível).
- Conecte os terminais 4 (COM), 5 (NC) e 6 (NO) do RX ao seu controlador de porta automática ou sistema de alarme.
- Alinhamento: Ajuste as posições do TX e RX até que o LED vermelho do RX se apague, indicando uma conexão de feixe estável.
- Teste Final: Fixe os painéis frontais com os parafusos fornecidos. Teste interrompendo o feixe — verifique se o LED do RX acende e se o controlador da porta responde corretamente (para ou reverte).
Por que Escolher o Sensor Fotocélula de Feixe Único JUTAI IR-20M?
- Projetado para Portas Automáticas: Design otimizado atende às necessidades específicas de segurança e desempenho de sistemas de portas automáticas.
- Confiabilidade Comprovada: Componentes de nível industrial e construção à prova de intempéries garantem operação consistente em ambientes exigentes.
- Compatibilidade Universal: Funciona com todos os principais controladores de portas automáticas e fontes de alimentação, reduzindo a complexidade de integração.
- Segurança Custo-Benefício: Desempenho de alta qualidade a um preço competitivo, reduzindo os custos gerais do sistema.
- Suporte de Marca Confiável: Desenvolvido pela Shenzhen JUTAI Comm Co., Ltd., um fornecedor profissional de componentes de segurança e automação com suporte técnico global.
Atualize a segurança e a confiabilidade do seu sistema de porta automática com o Sensor Fotocélula de Feixe Único JUTAI IR-20M. Entre em contato conosco para especificações detalhadas, preços e assistência técnica.
