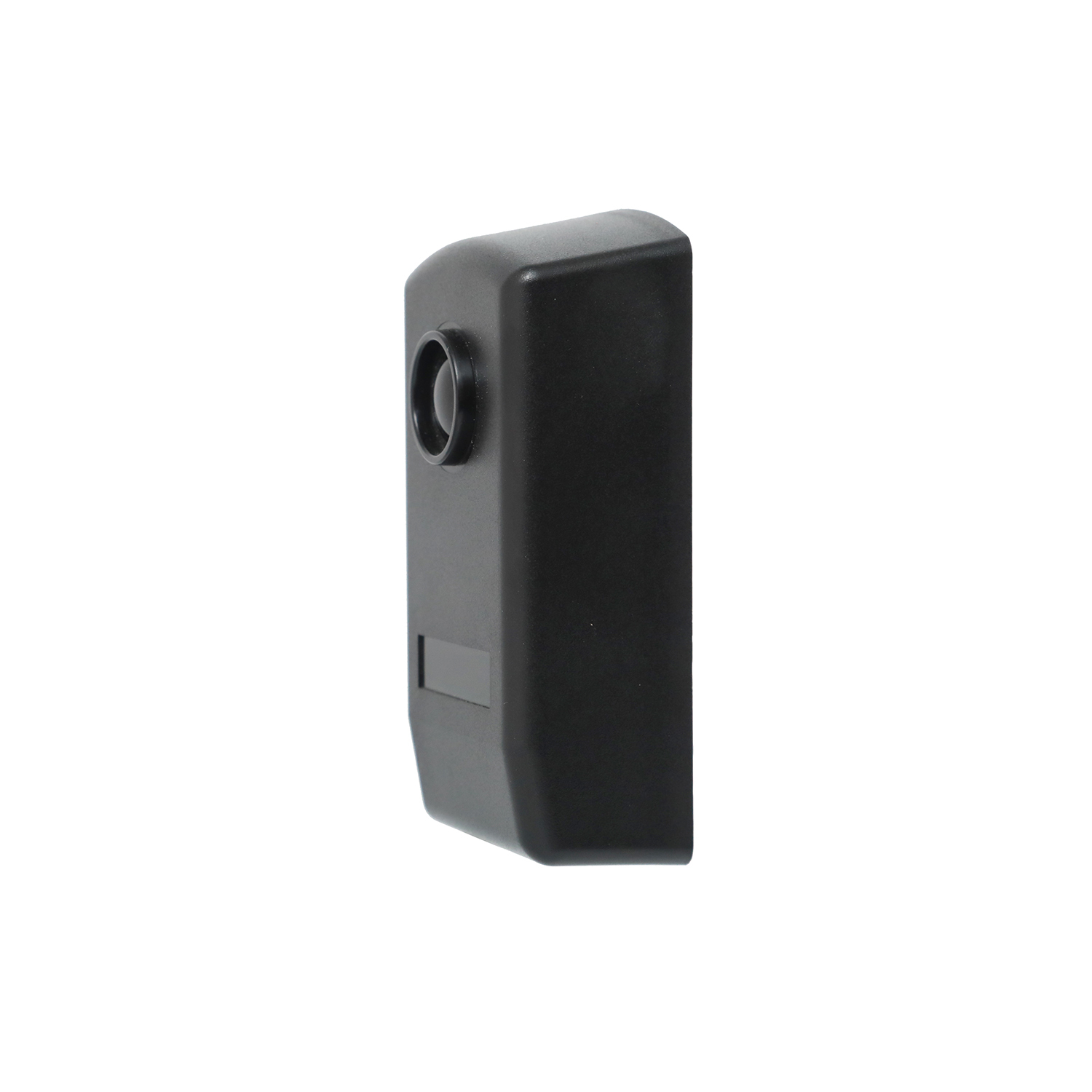

Sensor de feixe infravermelho com classificação IP55 para segurança e automação externas
| Lugar de origem | China |
|---|---|
| Marca | JUTAI |
| Certificação | CE |
| Número do modelo | IR-20 |
| Documento | JUTAI Wired Photocell IR-20...20.pdf |
| Quantidade de ordem mínima | 1 |
| Preço | negotiable |
| Detalhes da embalagem | Desenho animado |
| Tempo de entrega | 5 - 8 dias úteis |
| Termos de pagamento | T/T,L/C,D/A,D/P,Western Union,Paypal,,Alipay |
| Habilidade da fonte | 1000 peças por mês |
Detalhes do produto
| Classificação IP | IP65 | Faixa de detecção | 30m |
|---|---|---|---|
| Tipo | Com fio | Código HS | 8531901000 |
| Tamanho do pacote | 12.00cm * 11.70cm * 4.30cm | Peso Bruto da Embalagem | 0,25kg |
| Destacar | Sensor de feixe infravermelho IP55,Sensor de feixe infravermelho para automação de segurança externa,Sensor de feixe infravermelho para segurança externa |
||
Descrição de produto
Sensor de Feixe Infravermelho com Classificação IP55 para Segurança e Automação Externa
Visão Geral do Produto
O Sensor de Feixe Infravermelho JUTAI IR-20M é uma solução de detecção de nível industrial projetada para cenários de segurança e automação externa. Com classificação de proteção de ingresso IP55, ele se destaca na resistência a jatos de poeira e água, oferecendo desempenho confiável em ambientes externos hostis.
Composto por um transmissor (TX) e receptor (RX) combinados, este sensor cria um feixe de detecção invisível de 20 metros, servindo como uma barreira de segurança crítica para portões, portas, segurança de perímetro e máquinas industriais em todo o mundo.
Recursos e Vantagens Principais
Design à Prova de Intempéries e Durável IP55
- Proteção IP55: Bloqueia efetivamente a entrada de poeira e resiste a jatos de água de baixa pressão de qualquer direção
- Resistência a UV e Corrosão: Caixa emborrachada e resistente a UV evita a degradação pela luz solar e intempéries
- Ampla Adaptação de Temperatura: Opera de forma estável de -10°C a +60°C, adaptando-se à maioria dos climas
Detecção Confiável de Longa Distância
- Alcance de Detecção de 20 Metros: Fornece feixe estável e focado para aberturas amplas e segurança de perímetro
- Desempenho Anti-Interferência: O feixe infravermelho otimizado minimiza disparos falsos causados por luz ambiente, chuva ou poeira
- Feedback de Status Intuitivo: Indicador LED vermelho para alinhamento rápido e verificações de status em tempo real
Integração Flexível e Instalação Fácil
- Compatibilidade Universal de Alimentação: Funciona com fontes de alimentação de 12-24V AC/DC
- Saída de Relé Versátil: Relé SPDT com terminais COM, NC e NO para compatibilidade universal
- Opções de Montagem Dupla: Suporta montagem em parede e montagem em superfície metálica
- Fiação Simplificada: A rotulagem clara dos terminais reduz erros de instalação
Desempenho Focado em Segurança e de Nível Industrial
- Prevenção de Aprisionamento: Atende aos requisitos de segurança para portas automáticas, portões e barreiras
- Robustas Especificações Elétricas: Corrente operacional máxima do TX ≤25mA, corrente operacional máxima do RX ≤35mA
- Alta Classificação de Relé: Classificação de contato de até 500mA @ 48V AC/DC para cargas de automação industrial
Especificações Técnicas
| Parâmetro | Especificação |
|---|---|
| Modelo | IR-20M |
| Princípio de Detecção | Feixe Passante (Par Transmissor + Receptor) |
| Alcance Máx. de Detecção | 20 Metros (interno/externo) |
| Fonte de Alimentação | 12-24V AC/DC (Não polarizado) |
| Corrente Operacional Máxima do TX | ≤ 25mA |
| Corrente Operacional Máxima do RX | ≤ 35mA |
| Tipo de Saída | 1 Relé de Mudança (SPDT) |
| Classificação do Contato do Relé | Máx. 500mA @ 48V AC/DC |
| Proteção de Ingresso | IP55 |
| Temperatura de Operação | -10°C a +60°C |
| Material da Carcaça | Plástico de Engenharia com Revestimento de Borracha |
| Indicador do Receptor | LED Vermelho (Acende quando o feixe é interrompido) |
| Configuração dos Terminais | TX: 1-2 (Alimentação); RX: 1-3 (Alimentação), 4 (COM), 5 (NC), 6 (NO) |
| Furos de Montagem | Parede: 3x 5mm; Metal: 3x 3mm |
| Dimensões (Aprox.) | 90.63mm × 44.90mm × 30.00mm |
Aplicações Típicas
- Automação de Portões e Garagens Externas: Portões industriais, barreiras de estacionamento e portas de garagem
- Segurança de Perímetro: Cercas infravermelhas invisíveis para limites de propriedade e muros de fábricas
- Segurança de Portas Automáticas: Portas deslizantes externas, portas de abrir ou portas de enrolar de alta velocidade
- Segurança de Máquinas Industriais: Equipamentos de manuseio de materiais e sistemas de esteiras
- Espaços Comerciais e Públicos: Estacionamentos, estações de trem e entradas de edifícios de escritórios
Guia de Instalação e Fiação
- Preparação da Montagem: Escolha um local com linha de visão clara entre o TX e o RX
- Conexão da Fiação:
- Conecte a alimentação de 12-24V AC/DC aos terminais 1 e 2 do TX
- Conecte a alimentação aos terminais 1, 2 ou 3 do RX (tensão compatível)
- Conecte os terminais 4 (COM), 5 (NC), 6 (NO) do RX ao seu controlador, PLC ou sistema de alarme
- Alinhamento: Ajuste as posições do TX e RX até que o LED vermelho do RX se apague
- Configuração Final: Fixe os painéis frontais com os parafusos fornecidos e teste a interrupção do feixe
Por que Escolher o Sensor de Feixe Infravermelho JUTAI IR-20M?
- Confiabilidade Externa IP55: Construído para suportar poeira, chuva e extremos de temperatura
- Durabilidade de Nível Industrial: Componentes de alta qualidade garantem desempenho a longo prazo
- Compatibilidade Universal: Entrada de alimentação flexível e saída de relé integram-se perfeitamente
- Instalação Amigável: Rotulagem clara e feedback LED intuitivo reduzem o tempo de configuração
- Garantia de Marca Confiável: Desenvolvido pela Shenzhen JUTAI Comm Co., Ltd.
Atualize seus sistemas de segurança e automação externa com o sensor de feixe infravermelho JUTAI IR-20M à prova de intempéries e confiável. Entre em contato conosco para especificações, preços e suporte técnico.
