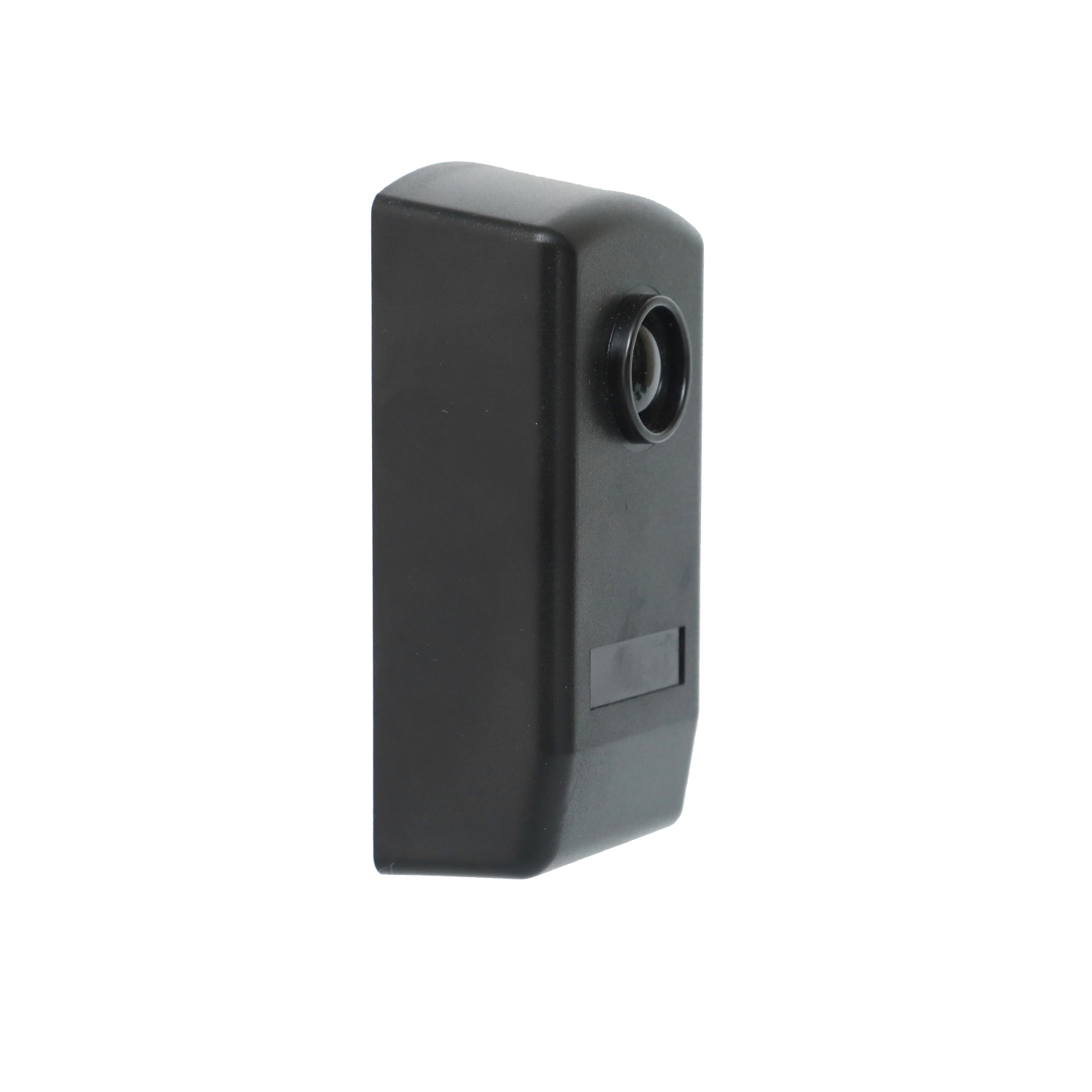

Celular fotovoltaica infravermelha IR-20 para detecção de segurança de portões e portas

Lugar de origem	China
Marca	JUTAI
Certificação	CE
Número do modelo	IR-20
Documento	JUTAI Wired Photocell IR-20...20.pdf
Quantidade de ordem mínima	1
Preço	negotiable
Detalhes da embalagem	Desenho animado
Tempo de entrega	5 - 8 dias úteis
Termos de pagamento	T/T, L/C, D/A, D/P, Western Union, Paypal, MoneyGram, Alipay
Habilidade da fonte	1000 peças por mês

Contacte-me para amostras grátis e vales.

Whatsapp:0086 18588475571

Wechat: 0086 18588475571

Skype: sales10@aixton.com

Se você tem algum interesse, nós fornecemos a ajuda online de 24 horas.

Detalhes do produto

Classificação IP	ip65	Faixa de detecção	30m
Tipo	conectado	Código Hs	8531901000
Tamanho do pacote	12.00cm * 11.70cm * 4.30cm	Peso Bruto da Embalagem	0,25kg
Destacar	Celular fotovoltaica de infravermelho infravermelho exterior , Celular fotovoltaica infravermelha IR-20 , Portão de porta fotocélula infravermelha

Deixe um recado

Descrição de produto

Fotocélula Infravermelha Externa IR-20 – Detecção de Segurança Premium para Portões, Portas e Automação

A Fotocélula Infravermelha Série IR-20 da JUTAI (também conhecida como Sensor IR, Sensor de Feixe ou Sensor Infravermelho) é uma solução de detecção de feixe passante de nível profissional projetada para cenários críticos de segurança e automação. Composta por um transmissor (TX) e um receptor (RX) combinados, ela cria um feixe infravermelho invisível e preciso para detectar obstáculos, evitar aprisionamento e aprimorar a segurança. Com um alcance de detecção de 20 metros, durabilidade de nível industrial e integração flexível, é uma escolha confiável para portas automáticas, portões industriais, portas de garagem e sistemas de segurança perimetral em todo o mundo.

Visão Geral do Produto

Operando com um princípio de feixe passante simples, mas confiável, a Série IR-20 funciona emitindo um feixe infravermelho focado do TX para o RX. Quando qualquer objeto (pessoa, veículo ou obstáculo) interrompe o feixe, o relé interno do RX é acionado instantaneamente—enviando um sinal para o seu sistema de controle para parar o fechamento de portas, ativar alarmes ou pausar máquinas.

Fabricado com plástico de engenharia resistente a UV e uma carcaça emborrachada, o par de sensores resiste a condições externas adversas, poeira e flutuações de temperatura. Ele é construído para uso contínuo em ambientes de alto tráfego ou segurança crítica, onde a confiabilidade é inegociável.

Principais Características e Vantagens

1. Durabilidade de Nível Industrial e Resistência às Intempéries

Classificação de Proteção IP55: Resiste efetivamente à entrada de poeira e jatos de água, permitindo a instalação externa direta sem blindagem adicional.
Ampla Compatibilidade de Tensão: Opera em 12-24V AC/DC (não polarizado), integrando-se perfeitamente com fontes de alimentação comuns para portas, portões e sistemas de automação.
Adaptação a Temperaturas Extremas: Funciona de forma estável de -10°C a +60°C, adaptando-se à maioria dos climas e condições de trabalho internas/externas.

2. Detecção Confiável e Anti-Interferência

Detecção de Longa Distância de 20 Metros: Fornece um feixe estável e focado para aberturas padrão e amplas (por exemplo, portões industriais, grandes portas deslizantes).
Anti-Interferência Ambiental: O design otimizado do feixe infravermelho minimiza disparos falsos de luz ambiente, chuva ou poeira, garantindo uma detecção precisa.
Indicador de Status Intuitivo: O RX possui um LED vermelho (desligado durante a operação normal, ligado quando o feixe é bloqueado) para alinhamento rápido e verificações de status em tempo real.

3. Fácil Integração e Instalação

Saída de Relé Versátil: Relé SPDT (Polo Único Duplo Jogo) com terminais COM (Comum), NC (Normalmente Fechado) e NO (Normalmente Aberto), compatível com qualquer controlador de porta, CLP ou sistema de alarme.
Opções de Montagem Dupla: Suporta montagem em parede (3x furos de 5mm) e montagem em superfície metálica (3x parafusos autoatarraxantes de 3mm), adaptando-se a diversos cenários de instalação.
Alinhamento Simplificado: O design compacto e o feedback visual claro tornam o alinhamento simples—nenhuma habilidade técnica profissional é necessária para a configuração.

4. Design Centrado na Segurança

Proteção contra Aprisionamento: Atende aos requisitos de segurança para sistemas automatizados de portas/portões, evitando acidentes ao interromper o fechamento quando obstáculos são detectados.
Operação Contínua Estável: Componentes de nível industrial garantem confiabilidade a longo prazo em cenários de uso de alta frequência (por exemplo, shoppings, oficinas industriais).

Especificações Técnicas

Parâmetro	Especificação
Modelo	IR-20M
Princípio de Detecção	Feixe Passante (Par Transmissor + Receptor)
Alcance Máximo de Detecção	20 Metros (interno/externo)
Fonte de Alimentação	12-24V AC/DC (Não polarizado)
Corrente Máxima de Operação do TX	≤ 25mA
Corrente Máxima de Operação do RX	≤ 35mA
Tipo de Saída	1 Relé de Comutação (SPDT)
Classificação de Contato do Relé	Máx. 500mA @ 48V AC/DC
Proteção de Entrada	IP55
Temperatura de Operação	-10°C a +60°C
Material da Carcaça	Plástico de Engenharia com Carcaça de Borracha
Indicador do Receptor	LED Vermelho (Ligado quando o feixe é interrompido)
Configuração do Terminal	TX: 1-2 (Alimentação); RX: 1-3 (Alimentação), 4 (COM), 5 (NC), 6 (NO)

Aplicações Típicas

Segurança de Portas Automáticas: Portas deslizantes, portas giratórias e portas de enrolar de alta velocidade em shoppings, hospitais e aeroportos—evitando o aprisionamento de pessoas ou objetos.
Automação de Portões e Garagens: Portões industriais, portas de garagem e barreiras de estacionamento—detectando veículos ou obstáculos para evitar colisões durante o fechamento.
Segurança Perimetral: Cercas infravermelhas invisíveis para limites de propriedade, janelas ou cercas—acionando alarmes de intrusão quando o feixe é quebrado.
Maquinaria Industrial: Intertravamentos de segurança ou detecção de presença para equipamentos de manuseio de materiais, linhas de produção automatizadas e sistemas de esteiras.
Espaços Comerciais e Públicos: Operação segura de entradas automatizadas em edifícios de escritórios, estações de trem e complexos de varejo.

Guia de Instalação e Fiação

Monte o TX e o RX em lados opostos, garantindo uma linha de visão clara (sem obstáculos entre o par).
Conecte a fonte de alimentação (12-24V AC/DC) aos terminais 1 e 2 do TX e aos terminais 1, 2 ou 3 do RX (para diferentes 适配 de tensão).
Conecte os terminais do relé RX (4=COM, 5=NC, 6=NO) ao seu controlador de porta, CLP ou sistema de alarme.
Alinhe o TX e o RX até que o LED vermelho do RX se apague (indicando uma conexão de feixe estável).
Fixe os painéis frontais com os parafusos fornecidos e, em seguida, teste interrompendo o feixe—verifique se o LED do RX acende e o relé muda de estado.

Por que escolher a Fotocélula Infravermelha JUTAI IR-20?

Confiabilidade Industrial Comprovada: Construída para uso contínuo em cenários exigentes de controle de acesso e segurança, reduzindo a frequência de manutenção.
Compatibilidade Global: Entrada de tensão flexível e saída de relé universal adaptam-se a sistemas de automação e padrões de energia em todo o mundo.
Design Amigável: Instalação simplificada, alinhamento intuitivo e documentação clara reduzem os custos de implantação.
Suporte de Marca Confiável: Desenvolvido pela Shenzhen JUTAI Comm Co., Ltd., com suporte técnico profissional e componentes duráveis e com garantia de qualidade.

Atualize seus sistemas de segurança e automação com a detecção confiável das Fotocélulas JUTAI IR-20. Entre em contato conosco para obter especificações, preços e suporte técnico.
