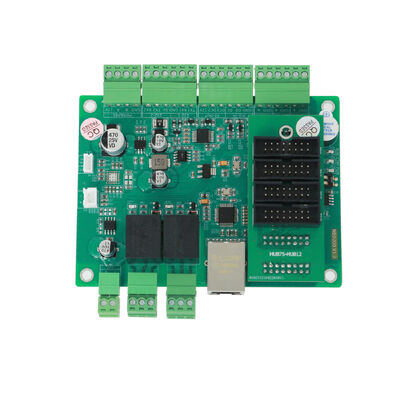

Placa Controladora de Display LED NED200 Multi Protocolo com Suporte a Multi Idiomas e Código QR
| Lugar de origem | China |
|---|---|
| Marca | JUTAI |
| Número do modelo | NED200 |
| Documento | NED200 Multi functional LED...er.pdf |
| Quantidade de ordem mínima | 1 |
| Preço | negotiable |
| Detalhes da embalagem | CAIXA |
| Tempo de entrega | 7 dias úteis |
| Termos de pagamento | L/C,D/A,D/P,T/T,Western Union |
| Habilidade da fonte | 1000/mês |
Detalhes do produto
| Interface de exibição LED | HUB75 e HUB08 (expansível para HUB12) | Linhas de exibição controladas | 4 linhas independentes |
|---|---|---|---|
| Idiomas Suportados | Mais de 100 idiomas | Modos de exibição de código QR | Tela cheia (52 caracteres) e 3 linhas (77 caracteres) |
| Protocolos de comunicação | RS485, TCP/IP (Ethernet), MQTT | Canais de saída de relé | 2 Canais (250VAC/10A) |
| Capacidade de armazenamento de voz | Até 256 arquivos (8 MB) | Suporte para atualização remota | OTA (Over-The-Air) via TCP/navegador |
| Temperatura operacional | -40°C a +85°C | Fonte de energia | DC 12V (com proteção de conexão reversa) |
| Destacar | Placa Controladora de Display LED Multi Protocolo,Placa Controladora de Display LED com Código QR,Placa Controladora de Display LED Multi Idiomas |
||
Descrição de produto
NED200 Multi Protocol LED Display Driver Board com suporte a múltiplos idiomas e códigos QR
O NED200 Multi Protocol LED Display Driver Board é um dispositivo central inteligente tudo-em-um que integra o controlo do display LED, comunicação multi-protocolo, display interativo de código QR,Transmissão de vozEle rompe as limitações dos drivers tradicionais de função única, suportando conexão perfeita com módulos LED, sistemas host e vários dispositivos periféricos.Com forte adaptabilidade, baixos limiares de utilização e funções escaláveis, serve como um centro de controlo universal para a transmissão inteligente de informações e colaboração entre vários dispositivos, adequado para estacionamentos, complexos comerciais,oficinas industriais, zonas panorâmicas e outros cenários que exijam uma exibição eficiente das informações e uma ligação automatizada.
Parâmetros técnicos essenciais
| Categoria | Parâmetros-chave | Especificações |
| Poder e Físico | Tensão de funcionamento | DC12V (com proteção de ligação reversa) |
| Corrente de funcionamento | 2A MAX | |
| Temperatura de funcionamento | -40°C a +85°C (umidade relativa < 80%, sem condensação) | |
| Dimensões (L × W × H) | 115 mm × 85 mm × 15 mm | |
| Espaçamento do buraco de montagem | 105 mm × 75 mm | |
| Controle de exibição | Interfaces de LED | 1x HUB75 (suporta módulos de digitalização 32), 1x HUB08; expansível para 4x HUB12 através de placa de expansão (HUB75 e HUB08 não podem ser usados simultaneamente) |
| Controle de exibição | Controle independente de 4 linhas, máximo 80 bytes por linha | |
| Suporte linguístico | Biblioteca de fontes embutida para mais de 100 idiomas (chinês simplificado, chinês tradicional, inglês, tailandês, coreano, árabe, etc.) | |
| Função do código QR | Modo de tela inteira (52 caracteres, distância de digitalização ideal 2-5m); modo de 3 linhas (77 caracteres, distância de digitalização ideal 0,5-2m) | |
| Display de tempo | Suporta sobreposição de tempo em tempo real, formato personalizável (separadores ano/mês/dia, etc.) | |
| Comunicação | Portos de comunicação | 1x Ethernet (10/100M adaptativo, isolado), 2x RS232, 1x RS485, 1x TTL |
| Protocolos de controlo | RS485, TCP, MQTT (suporta controlo de comando; relato ativo do estado IO não suportado no modo 485) | |
| Interface especial | Interface adaptativa 1x Wiegand 26/34 (para leitores de cartões/escaneadores biométricos) | |
| Ligação periférica | Saída do relé | 2 canais, saída isolada por contacto seco (COM/NO/NC independente), capacidade de carga: 250VAC 10A / 30VDC 10A |
| INPUT | 2 canais, não isolados, faixa de tensão do sinal: 0-5V (suporta sinais de contacto seco) | |
| Output IO (OC) | 2 canais, não isolados, carga máxima: 12V/0,2A (com protecção contra sobrecorrência) | |
| Voz e Expansão | Transmissão de voz | Armazenamento de 8 MB (até 256 arquivos de voz), modo de chamada ID, suporta reprodução sequencial/imediata |
| Potência de saída auxiliar | Circuito integrado de 12 V a 5 V, corrente contínua máxima 1,2 A (para scanners, leitores de cartões, módulos LED) | |
| Atualização remota | Suporta atualização remota OTA através de ferramenta TCP ou navegador | |
| Identificação única | Cada quadro tem uma identificação global única para identificação da fonte e controle de acesso | |
| Suporte de codificação | Codificação de acoplagem | GBK, UTF8, UNICODE (opcional, não pode ser suportado simultaneamente) |
Principais vantagens funcionais
Controle de display LED versátil
- Gerenciamento independente de 4 linhas: Cada linha pode exibir conteúdo personalizado (texto, hora) separadamente, atendendo às necessidades de transmissão simultânea de várias informações.
- Universal multilíngue: Suporta mais de 100 idiomas globais, adaptando-se a cenários de aplicação transnacionais e multiétnicos sem configuração de fonte adicional.
- Adaptação de interface flexível: conecta diretamente módulos LED HUB75/HUB08; expansível para 4 interfaces HUB12 através de placas de expansão, compatível com a maioria das especificações de exibição de LED convencionais.
Exibição de código QR interativo
- Adaptação de dois modos: código QR em tela inteira para digitalização de longa distância (por exemplo, pagamento de estacionamento), código QR de 3 linhas com descrição de texto de 4a linha para interação de curta distância (por exemplo, guias panorâmicos).
- Conteúdo personalizável: o código QR suporta URL, texto e outros tipos de conteúdo; os caracteres em excesso são automaticamente truncados para garantir o reconhecimento normal.
- Alteração de modo sem problemas: Sair do modo de código QR com um comando de clique, restaurando o conteúdo de exibição original sem reconfiguração manual.
Comunicação e expansão multi-protocolo
- Portas de comunicação ricas: Ethernet para conexão LAN de longa distância, RS485/RS232 para comunicação industrial no local, TTL para ligação de dispositivos de curta distância, cobrindo a maioria das necessidades de comunicação.
- Protocolos compatíveis com a IoT: Suporta o protocolo MQTT, permitindo uma fácil integração em sistemas de gerenciamento de nuvem e plataformas IoT.
- Integração do controlo de acesso: a interface Wiegand conecta diretamente leitores de cartões ou dispositivos biométricos, facilitando a integração do controlo de acesso e do sistema de exibição.
Ligação periférica e transmissão de voz
- Controle de relé poderoso: 2 relé de alta carga podem ligar barreiras, luzes, fontes de alimentação de equipamentos e outros dispositivos para realizar ligação automática.
- Monitorização do estado do IO: lê os sinais do sensor, botão ou interruptor, desencadeando ações pré-definidas (por exemplo, alarme do equipamento, transmissão de voz) com base em eventos externos.
- Reprodução de voz flexível: Armazena até 256 arquivos de voz, suporta modos de reprodução sequencial/imediata, adequados para mensagens de boas-vindas, alertas de segurança e confirmações de operação.
Fácil de usar e desempenho estável
- Operação de baixo limiar: Todas as funções são controladas através de comandos de protocolo padronizados, sem necessidade de programação complexa, reduzindo os custos de operação e manutenção.
- Segurança e estabilidade dos dados: os parâmetros padrão são armazenados na memória flash (não perdidos após falha de energia); "comandos de batimento cardíaco" regulares evitam atualização automática do conteúdo da tela.
- Ampla adaptação ao ambiente: funciona em temperaturas extremas de -40°C a +85°C, com ESD e proteção contra pulsos para as portas de comunicação, adequado para ambientes industriais ou ao ar livre adversos.
Cenários de aplicação
- Sistemas de estacionamento inteligentes:Exibir códigos QR de disponibilidade de estacionamento, preços e pagamento em tela cheia em tempo real; vincular relés a barreiras de controle e reproduzir instruções de voz de "pagamento bem-sucedido".
- Complexos comerciais e shoppings:Use um display de 4 linhas para navegação no chão, promoções de marca e tempo real; mostre códigos QR interativos para cupons, com transmissões de voz orientando os consumidores.
- Oficinas industriais:Exibir dados de produção, diretrizes de segurança e status do equipamento; ligar entradas de IO para detectar anomalias do equipamento, desencadear alarmes de voz e cortar a energia através de relés.
- Áreas cênicas e espaços públicos:Mostre avisos de segurança em vários idiomas, rotas turísticas e códigos QR de 3 linhas para guias detalhados; reproduz vozes de boas-vindas depois que os visitantes digitalizam os códigos para se registrarem.
- Controle de acesso e edifícios inteligentes:Integração com leitores de cartões através da interface Wiegand; exibir informações dos visitantes e reproduzir vozes de "bem-vindo" enquanto controla o acesso à porta através de relés.
- Centros de transporte e instalações governamentais:Fornecer horários multilíngues, orientações direcionais e anúncios de serviço público; suportar atualizações remotas de conteúdo e atualizações de sistemas.
Por que escolher a placa de controlador de ecrã de LED de multiprotocolo NED200?
- Integração tudo-em-um:Combina o controle do ecrã, comunicação, interação com código QR, transmissão de voz e ligação periférica, reduzindo a complexidade do sistema e os custos de hardware.
- Forte adaptabilidade:Integra-se perfeitamente com os sistemas de gestão existentes (parques de estacionamento, oficinas, shoppings) sem modificar a arquitetura de hardware.
- Expansão econômica:Suporta atualizações de arquivos de voz no local e módulos de expansão da interface IO, evitando a substituição do dispositivo principal para atualizações de funções.
- Confiabilidade profissional:Design de nível industrial com proteção de ligação reversa, proteção contra sobrecorrência e resistência à alta temperatura, garantindo uma operação estável 24 horas por dia, 7 dias por semana.
- Compatibilidade global:O suporte multilíngüe e multiprotocolo adapta-se às necessidades de aplicações transnacionais e multiescenários, com capacidade de atualização remota para uma usabilidade a longo prazo.
