Sensor de segurança de vários feixes para sistemas de portas com saída NO/NC e resposta rápida

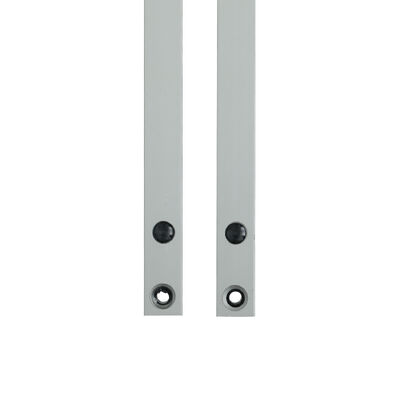

O JUTAI CL20-8L Multi-Beam Safety Sensor é um dispositivo de proteção profissional projetado para sistemas de portas, com detecção de 8 feixes, saída NO/NC configurável e desempenho de resposta rápida.Ele forma uma rede de luz invisível entre o emissor e o receptor, acionando instantaneamente a inversão ou a parada da porta quando o pessoal, as mãos ou os objetos se intrometem, evitando eficazmente acidentes de aperto e esmagamento em instalações industriais, comerciais,e cenários de portas de logísticaCom proteção IP67 e caixa de liga de alumínio, oferece garantias de segurança confiáveis para portas rápidas, portas de rolos e portas automáticas.

• Detecção de cobertura total de vários feixes:A grelha de luz de 8 feixes elimina pontos cegos de segurança em toda a altura de abertura da porta (1729 mm), garantindo nenhuma detecção perdida de pequenos objetos, mãos ou membros.A distribuição do feixe denso adapta-se ao funcionamento dinâmico dos sistemas de portas, proporcionando proteção anti-prensagem em todas as partes.
• Output NO/NC configurável:A saída de NO por defeito satisfaz os requisitos do sistema de controlo de portas padrão; a saída NC é configurável através de uma operação simples.A comutação flexível do modo de saída permite a integração perfeita com vários painéis de controle de portas e relés de segurança, aumentando a compatibilidade.
• Resposta rápida para a segurança das portas:Ativa instantaneamente as ações de segurança (reversão/paragem da porta) após a interrupção do feixe, correspondendo ao funcionamento rápido de portas de alta velocidade e persianas.Elimina atrasos de segurança em cenários de porta de alto tráfego, evitando efetivamente acidentes de pinçagem.
• Desempenho robusto e fiável:A proteção IP67 resiste a poeira, salpicos de água e imersão temporária, adequada para instalações de portas internas / externas e ambientes industriais adversos.desgaste mecânico, e vibração, garantindo estabilidade a longo prazo para operações frequentes da porta.
• Modo de bloqueio para evitar falsos alarmes:O bloqueio do primeiro canal da rede luminosa não desencadeia respostas de segurança, adaptando-se às estruturas de espaçamento da porta e ao bloqueio sequencial do feixe durante o fechamento normal.Evita interrupções desnecessárias da porta, mantendo a proteção total contra intrusões não intencionais.

1. Completar a fiação de acordo com o guia de fiação e confirmar que não há erros de ligação.
2. Alimentação do sensor (garantir que a fonte de alimentação cumpre os requisitos DC12-24V).
3. No prazo de 1 minuto após a ligação, tocar o fio verde (NO output) do receptor no seu fio preto (GND) cinco vezes consecutivas.
4. Observe a luz vermelha do receptor piscar rapidamente, o que indica uma activação bem-sucedida: o fio amarelo muda para o modo NC e o modo Blanking está ativado.

• Portas rápidas industriais (fabricas, centros de logística)
• Portas de rolos (armazéns, lojas de retalho, edifícios comerciais)
• Portas automáticas (edifícios de escritórios, centros comerciais, oficinas industriais)
• Portas de armazenamento a frio (armazéns refrigerados, congeladores)
• Portas de garagem (parques residenciais e comerciais)

• Mantenha os cabos de ligação longe de condutores de alta tensão/alta corrente, máquinas de porta e caminhos de empilhadeira para evitar interferências, extrusão ou danos.
• Limpe regularmente as lentes emissoras e recebedoras com um pano seco e macio para remover poeira, manchas de óleo ou condensação; lentes sujas afetarão a precisão da detecção.
• Não dobre, torça ou puxe o sensor ou os cabos com força; evite arranhar a caixa de liga de alumínio ou as lentes infravermelhas.
• Impedir que a luz solar direta ou outras fontes de luz infravermelha brilhem sobre o receptor (evitar falsos gatilhos ou falhas de detecção).
• Assegurar que a porta ou obstrução utilizada para o modo de bloqueio satisfaça o requisito da distância mínima de bloqueio contínuo.
• Testar periodicamente a função anti-prensagem e o modo de saída para garantir que o sensor funcione normalmente com o sistema de portas.
