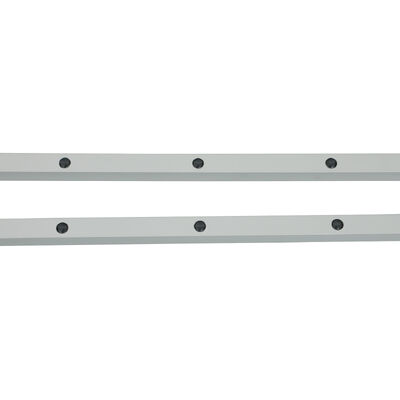

Barreira de proteção infravermelha para portas industriais com comprimento ajustável de 500-2500 mm

Lugar de origem	China
Marca	JUTAI
Certificação	CE
Número do modelo	CL20-8L
Documento	CL05-8L User Manual.pdf
Quantidade de ordem mínima	1
Preço	negotiable
Detalhes da embalagem	Desenho animado
Tempo de entrega	5 - 8 dias úteis
Termos de pagamento	T/T, L/C, D/A, D/P, Western Union, Paypal, MoneyGram, Alipay
Habilidade da fonte	1000 peças por mês

Contacte-me para amostras grátis e vales.

Whatsapp:0086 18588475571

Wechat: 0086 18588475571

Skype: sales10@aixton.com

Se você tem algum interesse, nós fornecemos a ajuda online de 24 horas.

Detalhes do produto

Classificação de IP	IP67	Função	Anular
Distância de detecção	8m	Material	Liga de alumínio
Recurso	Resistente à corrosão	Tensão de energia	DC12-24V
Temperatura operacional	-20 ~ 60 ℃	Corrente operacional	<50ma>
Saída	No/Nc, COM	Corrente de trabalho	<20mA@DC12V-24V
Especificação	20002115 mm
Destacar	Barreira de protecção infravermelha para portas industriais , Barreira de protecção infravermelha ajustável de 500-2500 mm

Deixe um recado

Descrição de produto

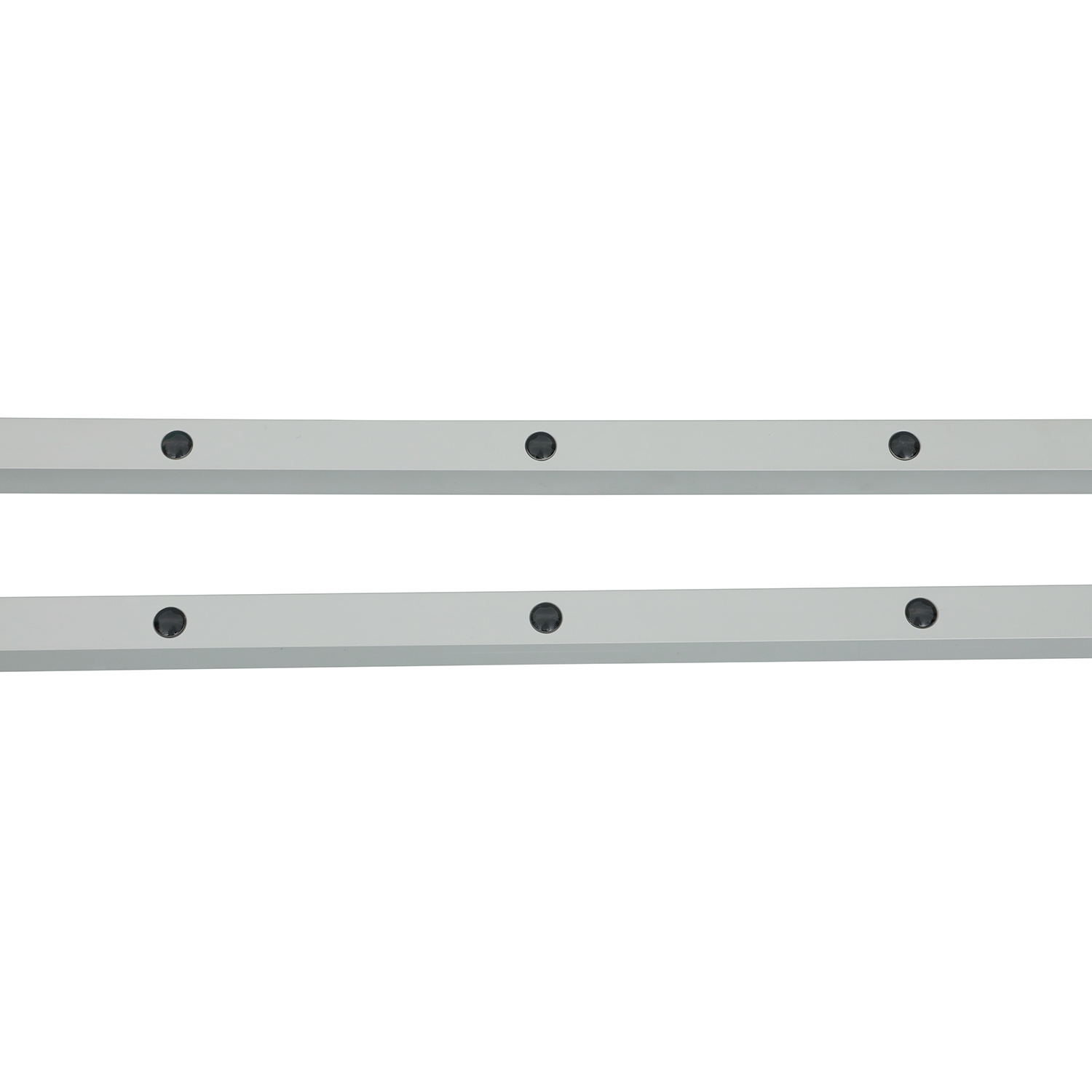

Barreira de proteção infravermelha para portas industriais com comprimento ajustável de 500-2500 mm 0

Barreira de Proteção Infravermelha para Portas Industriais com Comprimento Ajustável de 500-2500mm

A Barreira de Proteção Infravermelha Série CL da JUTAI é uma solução de segurança profissional sob medida para portas industriais, oferecendo comprimentos ajustáveis de 500mm a 2500mm para se adequar a diversos tamanhos de portas. Ela forma uma grade de luz invisível entre o emissor e o receptor, acionando instantaneamente a reversão ou parada da porta quando pessoas/objetos invadem—prevenindo efetivamente acidentes de esmagamento em ambientes industriais. Com proteção IP67 e carcaça de liga de alumínio, ela oferece desempenho confiável em condições adversas.

Especificações Principais (Tabela de Parâmetros)

Parâmetro	Especificação
Série do Modelo	CL05, CL10, CL15, CL20, CL25 (com sufixo -8L)
Faixa de Comprimento Ajustável	500mm, 1000mm, 1500mm, 2000mm, 2500mm (dependendo do modelo)
Número de Fotocélulas	8 feixes
Altura Máxima de Proteção	1729mm (referência CL20-8L)
Tensão de Trabalho	DC12-24V
Corrente de Trabalho	Transmissor: <65mA @DC12V; Receptor: <20mA @DC12V
Configuração de Saída	Saída de relé NO/NC (NO padrão, configurável para NC); Terminal COM incluído
Classificação de Proteção	IP67 (à prova de poeira + à prova d'água)
Material da Carcaça	Liga de alumínio
Faixa de Operação (Emissor para Receptor)	1-8m
Comprimento do Cabo	Transmissor: 8m; Receptor: 4m
Tipo de Conector	Transmissor: macho M8 de 5 pinos; Receptor: macho M8 de 4 pinos
Temperatura de Operação	-20°C ~ +60°C
Função Principal	Anti-esmagamento para portas industriais + Modo de Ocultação (primeiro canal sem disparo)
Indicadores de Status LED	Transmissor: Azul constante (normal); Vermelho piscando rapidamente (tensão <9V or>28V) Receptor: Vermelho constante (bloqueado); Azul constante (desbloqueado); Azul piscando (desalinhamento)
Dimensões do Orifício de Instalação (Unidade: mm)	14, 29, 75, 80, 175, 19.7, 21.4, 259

Principais Vantagens (Pontos Claros)

1. Comprimento Ajustável de 500-2500mm

Múltiplas opções de comprimento cobrem pequenas portas de acesso (500mm) a portas industriais extra grandes (2500mm), adaptando-se a diversos tamanhos de portas industriais.
Nenhuma modificação adicional necessária—seleção direta de modelos correspondentes para diferentes aberturas de portas.

2. Proteção Direcionada para Portas Industriais

A grade de luz de 8 feixes elimina pontos cegos de segurança, detectando mãos, membros ou objetos para evitar esmagamento/compressão.
O Modo de Ocultação se adapta às folgas das portas industriais, evitando falsos alarmes durante o fechamento normal.

3. Robusto e Resistente ao Meio Ambiente

A proteção IP67 resiste a poeira, respingos de água e condições industriais adversas, adequado para uso interno/externo.
A carcaça de liga de alumínio resiste à corrosão e ao desgaste mecânico, garantindo confiabilidade a longo prazo.

4. Fácil Instalação e Operação

A fiação com código de cores simplifica a conexão aos sistemas de controle de portas industriais (detalhes no Guia de Fiação).
Suportes de montagem ajustáveis se encaixam em várias estruturas de portas; indicadores LED intuitivos permitem a solução de problemas rápida.

Guia de Fiação (Tabela Padronizada)

Componente	Cor do Fio	Função	Observações
Transmissor	Vermelho	Fonte de Alimentação Positiva DC12-24V	Conecte a uma fonte de alimentação estável
Transmissor	Preto	Terra (GND)	Conecte ao terminal negativo da fonte de alimentação
Transmissor	Verde/Amarelo/Branco	Reserva	Nenhuma conexão necessária para uso básico
Receptor	Vermelho	Fonte de Alimentação Positiva DC12-24V	Mesmo que a alimentação do transmissor
Receptor	Preto	Terra (GND)	Terra compartilhada com o transmissor
Receptor	Verde	Saída NO/NC (Padrão NO)	Conecte à entrada de sinal de segurança do sistema de controle da porta
Receptor	Amarelo	NC configurável	Ative através da configuração do Modo de Ocultação
Receptor	Branco	COM (Terminal Comum)	Terminal correspondente para saída NO/NC

Aviso Crítico

NÃO conecte os terminais NO/NC à fonte de alimentação positiva—isso danificará o relé óptico.

Etapas de Ativação do Modo de Ocultação

Complete a fiação e ligue o dispositivo.
Dentro de 1 minuto após ligar, toque no fio Verde do receptor em seu GND (fio Preto) cinco vezes.
A luz Vermelha do receptor pisca para confirmar a ativação: O fio Amarelo muda para o modo NC, o Modo de Ocultação é ativado.

Correspondência de Modelo e Comprimento (Tabela)

Modelo	Comprimento	Tipos de Portas Industriais Alvo
CL05-8L	500mm	Pequenas portas de acesso, portas utilitárias
CL10-8L	1000mm	Portas de enrolar médias, portas de garagem
CL15-8L	1500mm	Portas seccionais de armazém, portas de centros de logística
CL20-8L	2000mm	Portas industriais rápidas grandes, portas de câmaras frigoríficas
CL25-8L	2500mm	Portas de docas de carregamento extra grandes, portas industriais para serviço pesado

Solução de Problemas (Tabela de Problema-Solução)

Sintomas de Falha	Soluções
A luz azul do receptor pisca (ligado)	Realinhe o emissor e o receptor para alinhamento paralelo
A luz vermelha do transmissor pisca rapidamente	Estabilize a fonte de alimentação para DC12-24V (evite <9V or>28V)
Nenhuma ação anti-esmagamento (dispositivo normal)	Verifique novamente a fiação em relação ao guia para corrigir erros de conexão
Não é possível entrar no Modo de Ocultação	1. Corrija a vedação da porta para evitar vazamento de luz 2. Limpe os detritos que bloqueiam o feixe inferior 3. Certifique-se de que a porta/obstrução atenda à distância mínima de bloqueio contínuo

Advertências de Uso e Manutenção (Lembretes Importantes)

Mantenha os cabos longe de condutores de alta tensão e máquinas de portas para evitar danos.
Limpe regularmente as lentes do emissor/receptor com um pano seco e macio para remover poeira/sujeira.
Não dobre/torça o dispositivo ou os cabos; evite arranhar as lentes infravermelhas.
Evite que a luz solar direta ou fontes de luz infravermelha brilhem no receptor.
Certifique-se de que os objetos do Modo de Ocultação atendam ao requisito de distância mínima de bloqueio contínuo.

Para suporte técnico ou consultas em massa, visite: https://www.accesssecuritysolution.com/
