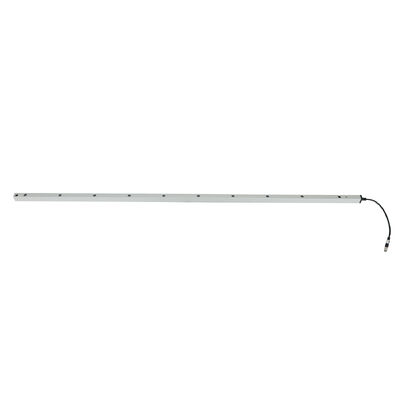

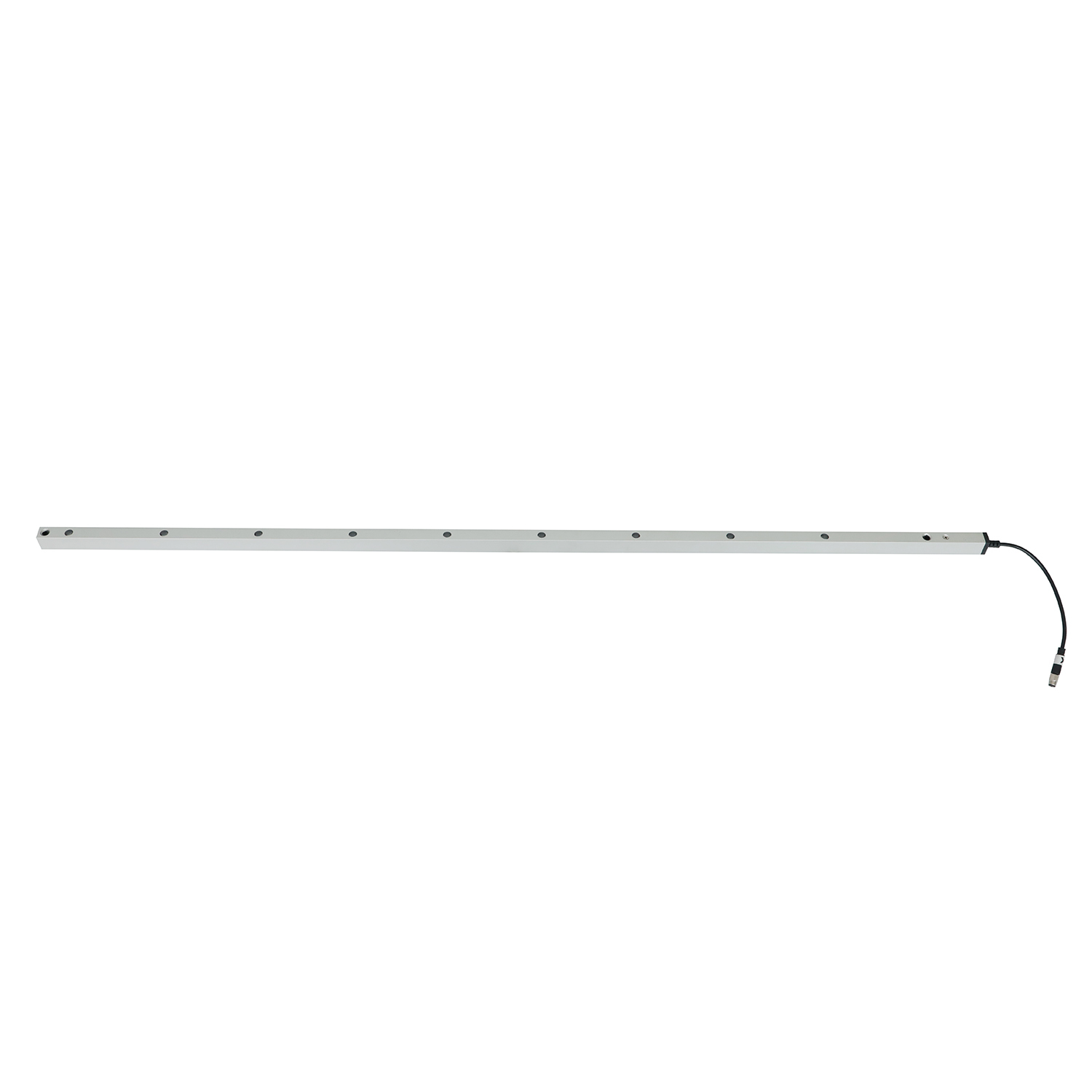

Sistema de grelha de luz de segurança para portas automáticas com caixa de alumínio impermeável

  • Safety Light Grid System for Automatic Doors with Waterproof Aluminum Housing
  • Safety Light Grid System for Automatic Doors with Waterproof Aluminum Housing
Lugar de origem China
Marca JUTAI
Certificação CE
Número do modelo CL20-8L
Documento CL05-8L User Manual.pdf
Quantidade de ordem mínima 1
Preço negotiable
Detalhes da embalagem Desenho animado
Tempo de entrega 5 - 8 dias úteis
Termos de pagamento T/T, L/C, D/A, D/P, Western Union, Paypal, MoneyGram, Alipay
Habilidade da fonte 1000 peças por mês

Contacte-me para amostras grátis e vales.

Whatsapp:0086 18588475571

Wechat: 0086 18588475571

Skype: sales10@aixton.com

Se você tem algum interesse, nós fornecemos a ajuda online de 24 horas.

x
Detalhes do produto
Classificação de IP IP67 Função Anular
Distância de detecção 8m Material Liga de alumínio
Recurso Resistente à corrosão Tensão de energia DC12-24V
Temperatura operacional -20 ~ 60 ℃ Corrente operacional <50ma>
Saída No/Nc, COM Corrente de trabalho <20mA@DC12V-24V
Especificação 2000*21*15 mm
Destacar

Sistema de grelha de luz automática de segurança de portas

,

Sistema de grelha luminosa de segurança de habitação de alumínio

,

Sistema de grelha luminosa de segurança à prova d'água
Deixe um recado
Descrição de produto



Descrição do produto


Sistema de grelha de luz de segurança para portas automáticas com caixa de alumínio impermeável 0


Sistema de grelha de luz de segurança para portas automáticas com caixa de alumínio impermeável

O Sistema de Grade de Luz de Segurança JUTAI CL20-8L é uma solução de proteção profissional adaptada para portas automáticas, com uma caixa de alumínio à prova d'água e proteção IP67.Ele forma uma grade de luz invisível de 8 feixes entre o emissor e o receptor, desencadeando instantaneamente a inversão da porta ou parando quando o pessoal, objetos ou equipamentos se intrometem, evitando efetivamente apertar, esmagar,ou acidentes de colisão em ambientes industriais e comerciais.

Especificações essenciais (quadro de parâmetros)

Parâmetro Especificações
Modelo CL20-8L
Tipo de produto Sistema de grelha de iluminação de segurança (cortina de iluminação de segurança)
Tensão de funcionamento DC12-24V
Corrente de trabalho Transmissor: < 65 mA @ DC12V; Receptor: < 20 mA @ DC12V
Configuração de saída Saída de relé NO/NC (NO padrão, configurável para NC); terminal COM incluído
Classificação de protecção IP67 (impulsivo ao pó e à água)
Material de habitação Liga de alumínio (impermeável, resistente à corrosão)
Distância de operação (emissor para receptor) 1-8 m
Altura máxima de protecção 1729 mm
Número de fotocélulas 8 vigas
Comprimento do cabo Transmissor: 8m; receptor: 4m
Tipo de conector Transmissor: conector masculino M8 de 5 polos; Receptor: conector masculino M8 de 5 polos
Temperatura de funcionamento -20°C ~ +60°C
Função fundamental Protecção automática da porta contra pinçamentos + modo de bloqueio (antifalso alarme)
Indicadores de estado do LED Transmissor: azul constante (funcionamento normal); vermelho rápido (voltagem < 9V ou > 28V)

Receptor: vermelho constante (objeto/pessoal bloqueado); azul constante (sem obstrução); azul intermitente (primeira ligação, desalinhamento)
Dimensões do buraco de instalação (unidade: mm) 1429, 75, 80, 175, 19.7, 21.4, 259

Principais vantagens (pontos claros)

1. Casas de alumínio impermeáveis

  • A construção em liga de alumínio garante durabilidade, resistência à corrosão e impermeabilização eficaz, juntamente com classificação IP67.
  • Resiste à chuva, poeira e umidade, adequado para portas automáticas instaladas no exterior ou ambientes industriais úmidos.

2Proteção automática da porta

  • A grade de luz de 8 feixes cobre toda a altura de abertura da porta (1729 mm), eliminando os pontos cegos de segurança e evitando o beliscamento de mãos, membros ou objetos.
  • Resposta instantânea à interrupção do feixe, correspondendo à velocidade operacional das portas automáticas para evitar atrasos de segurança.

3. Modo de apagamento para prevenção de falsos alarmes

  • O bloqueio do primeiro canal não desencadeia respostas de segurança, adaptando-se a estruturas automáticas de abertura de portas.
  • Evitar a inversão desnecessária da porta durante o fechamento normal, mantendo a proteção contra intrusões não intencionais.

4Instalação e operação fáceis

  • A fiação codificada por cores simplifica a ligação aos sistemas automáticos de controlo de portas (detalhes no Guia de fiação).
  • Os suportes de montagem ajustáveis se encaixam em várias estruturas do quadro da porta; indicadores LED intuitivos permitem verificações rápidas do estado.

Guia de fiação (Tabela normalizada)

Componente Cor do fio Função Notas
Transmissor Vermelho Alimentação positiva DC12-24V Conectar a uma fonte de alimentação estável; evitar sobrevoltagem/baixa tensão
Transmissor Negro Terreno (GND) Conectar ao terminal negativo de alimentação; garantir uma ligação à terra confiável
Transmissor Verde/amarelo/branco Reserva Não é necessária ligação para utilização básica
Receptor Vermelho Alimentação positiva DC12-24V O mesmo que a ligação de energia do transmissor.
Receptor Negro Terreno (GND) Terra partilhada com transmissor
Receptor Verde NO/NC Output (NO padrão) Conectar à entrada do sinal de segurança do sistema automático de controlo da porta
Receptor Amarelo NC configurável Ativar através da configuração do Modo Blanking
Receptor Branco COM (Terminal comum) Terminal de correspondência para saída NO/NC

Aviso crítico

  • NÃO conecte os terminais NO/NC (condutores verdes/amarelados do receptor) ao terminal positivo da fonte de alimentação, pois isso danificará o relé óptico.

Etapas de ativação do modo de bloqueio

  1. Conexão completa e energia no sistema.
  2. Dentro de 1 minuto de ligação, toque cinco vezes o fio verde do receptor no seu GND (fio preto).
  3. Receptor's Luz vermelha pisca para confirmar a ativação: fio amarelo muda para o modo NC, modo Blanking habilitado.

Cenários de aplicação (lista específica)

  • Portas automáticas industriais (portas rápidas, portas de rolos, portas seccionais)
  • Portas automáticas comerciais (centros comerciais, edifícios de escritórios, lojas)
  • Portas automáticas externas (parques de estacionamento, entradas de centros de logística)
  • Ambiente especial Portas automáticas (armazenamento a frio, oficinas úmidas)

Resolução de problemas (Tabela de solução de problemas)

Sintomas da culpa Possíveis causas Soluções
A luz azul do receptor pisca (alimentada) Desalinhamento do emissor e do receptor Reajuste as posições para assegurar o alinhamento paralelo
A luz vermelha do transmissor pisca rápido. Voltagem de alimentação < 9 V ou > 28 V Estabilizar a fonte de alimentação para satisfazer os requisitos DC12-24V
O sistema funciona, mas a porta não tem ação anti-pincagem. Erro de fiação Reverificar os fios contra o guia; garantir a ligação correta ao sistema de controlo da porta
Incapaz de entrar no modo de bloqueio 1- Fuga de luz durante a descida da porta

2A viga inferior bloqueada por detritos.

3. A porta/obstrução não cumpre a distância mínima de bloqueio contínuo		 1. Fixar vedação da porta para evitar a fuga de luz

2Detritos limpos bloqueando o feixe.

3Ajustar a porta/obstrução para satisfazer os requisitos de distância

Advertências de utilização e manutenção (lembretes-chave)

  • Mantenha os cabos longe dos condutores de alta tensão e da maquinaria da porta para evitar danos ou interferências.
  • Limpe regularmente as lentes do emissor/receptor com um pano seco e macio para remover poeira, umidade ou sujeira.
  • Não dobre, torça ou puxe os cabos com força; evite arranhar a caixa de alumínio ou as lentes infravermelhas.
  • Impedir que a luz solar direta ou as fontes de luz infravermelha brilhem sobre o receptor (evitar falsos gatilhos).
  • Para instalação ao ar livre, certifique-se de que o dispositivo está firmemente fixado para resistir ao vento e às vibrações.
Para suporte técnico, personalização ou consultas em massa, visite nosso site oficial:https://www.accesssecuritysolution.com/
