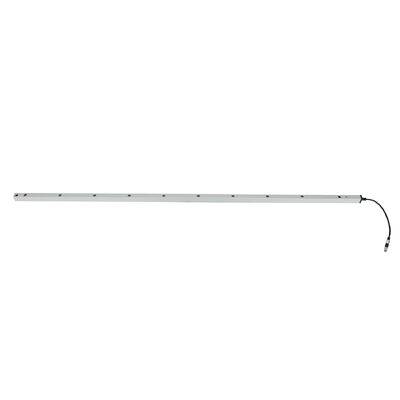

Proteção de segurança fotoelétrica para portas de alta velocidade com opções de feixe 8-16

Lugar de origem	China
Marca	JUTAI
Certificação	CE
Número do modelo	CL20-8L
Documento	CL05-8L User Manual.pdf
Quantidade de ordem mínima	1
Preço	negotiable
Detalhes da embalagem	Desenho animado
Tempo de entrega	5 - 8 dias úteis
Termos de pagamento	T/T, L/C, D/A, D/P, Western Union, Paypal, MoneyGram, Alipay
Habilidade da fonte	1000 peças por mês

Detalhes do produto

Classificação de IP	IP67	Função	Anular
Distância de detecção	8m	Material	Liga de alumínio
Recurso	Resistente à corrosão	Tensão de energia	DC12-24V
Temperatura operacional	-20 ~ 60 ℃	Corrente operacional	<50ma>
Saída	No/Nc, COM	Corrente de trabalho	<20mA@DC12V-24V
Especificação	20002115 mm
Destacar	Proteção fotoelétrica de segurança para portas de alta velocidade , Cortina de luz IP67 com 8-16 feixes , Cortina do feixe de segurança da porta de alta velocidade

Deixe um recado

Descrição de produto

Proteção de segurança fotoelétrica para portas de alta velocidade com opções de feixe 8-16 0

Barreira de Segurança Fotoelétrica para Portas de Alta Velocidade com Opções de 8-16 Feixes

A Barreira de Segurança Fotoelétrica Série CL da JUTAI é uma solução de proteção especializada projetada para portas de alta velocidade, oferecendo configurações flexíveis de 8 ou 16 feixes para atender a diferentes requisitos de segurança. Ela forma uma grade de luz invisível entre o emissor e o receptor, acionando instantaneamente a reversão ou parada da porta quando pessoas, objetos ou equipamentos invadem—efetivamente prevenindo acidentes de esmagamento, prensagem ou colisão em ambientes industriais e logísticos. Com proteção IP67 e construção robusta em liga de alumínio, ela oferece desempenho confiável mesmo em condições adversas.

Especificações Principais (Tabela de Parâmetros Detalhada)

Parâmetro	Especificação
Série do Modelo	CL05, CL10, CL15, CL20, CL25 (com sufixo -8L/16L)
Opções de Quantidade de Feixes	8 feixes / 16 feixes
Altura de Proteção	500mm, 1000mm, 1500mm, 2000mm, 2500mm (dependente do modelo)
Tensão de Trabalho	DC12-24V
Corrente de Trabalho	Transmissor: <65mA @DC12V; Receptor: <20mA @DC12V
Configuração de Saída	Saída de relé NO/NC (NO padrão, configurável para NC); Terminal COM incluído
Classificação de Proteção	IP67 (à prova de poeira + à prova d'água)
Material da Carcaça	Liga de alumínio
Faixa de Operação (Emissor para Receptor)	1-8m
Espaçamento entre Feixes	100mm
Precisão de Detecção	Detecta objetos tão pequenos quanto 50mm
Tempo de Resposta	≤20ms
Comprimento do Cabo	Transmissor: 8m; Receptor: 4m
Tipo de Conector	Conector macho M8 de 5 pinos (transmissor/receptor)
Temperatura de Operação	-20°C ~ +60°C
Função Principal	Proteção anti-esmagamento para portas de alta velocidade + Modo de Blanking (anti-falso alarme)
Indicadores de Status LED	Transmissor: Azul constante (normal); Vermelho piscando rapidamente (tensão <9V or>28V) Receptor: Vermelho constante (bloqueado); Azul constante (desbloqueado); Azul piscando (desalinhamento)
Dimensões do Orifício de Instalação (Unidade: mm)	14, 29, 75, 80, 175, 19.7, 21.4, 259

Principais Vantagens (Pontos Claros)

1. Configuração Flexível de 8-16 Feixes

Opção de 8 feixes: Equilibra segurança e custo para aberturas de portas de alta velocidade padrão, cobrindo as necessidades básicas anti-esmagamento.
Opção de 16 feixes: Oferece detecção de alta precisão com grade de luz mais densa, adequada para portas grandes ou áreas de alto risco que exigem proteção aprimorada.

2. Compatibilidade com Portas de Alta Velocidade

Tempo de resposta rápido ≤20ms corresponde à operação rápida das portas de alta velocidade, eliminando atrasos de segurança.
O Modo de Blanking se adapta às estruturas de vão da porta, evitando falsos alarmes de bloqueio sequencial de feixes durante o fechamento normal.

3. Robusto e Resistente ao Meio Ambiente

A proteção IP67 resiste a poeira, respingos de água e imersão temporária, adequada para ambientes industriais externos ou empoeirados.
Ampla faixa de temperatura garante operação estável em câmaras frias, oficinas ou portas de alta velocidade externas.

4. Fácil Instalação e Integração

Fiação com código de cores simplifica a conexão aos sistemas de controle de portas de alta velocidade (detalhes no Guia de Fiação).
Suportes de montagem ajustáveis se encaixam em várias estruturas de estrutura de porta; cabos de 8m/4m permitem posicionamento flexível.
Indicadores LED intuitivos permitem verificações rápidas de status e solução de problemas.

Guia de Fiação (Tabela Padronizada)

Componente	Cor do Fio	Função	Observações
Transmissor	Vermelho	Fonte de Alimentação Positiva DC12-24V	Conecte a uma fonte de alimentação estável; evite sobretensão/subtensão
Transmissor	Preto	Terra (GND)	Conecte ao terminal negativo da fonte de alimentação; garanta um aterramento confiável
Transmissor	Verde/Amarelo/Branco	Reserva	Nenhuma conexão necessária para uso básico
Receptor	Vermelho	Fonte de Alimentação Positiva DC12-24V	Mesmo que a conexão de alimentação do transmissor
Receptor	Preto	Terra (GND)	Terra compartilhado com o transmissor
Receptor	Verde	Saída NO/NC (NO padrão)	Conecte à entrada de sinal de segurança do sistema de controle da porta
Receptor	Amarelo	NC configurável	Ative através da configuração do Modo de Blanking
Receptor	Branco	COM (Terminal Comum)	Terminal correspondente para saída NO/NC

Aviso Crítico

NÃO conecte os terminais NO/NC ao terminal positivo da fonte de alimentação—isso danificará o relé óptico.

Etapas de Ativação do Modo de Blanking

Complete a fiação e ligue o dispositivo.
Dentro de 1 minuto após ligar, toque no fio Verde do receptor em seu GND (fio Preto) cinco vezes.
A luz Vermelha do receptor pisca para confirmar a ativação: o fio Amarelo muda para o modo NC, o Modo de Blanking é ativado.

Configuração do Modelo e Cenários de Aplicação (Tabela)

Modelo	Quantidade de Feixes	Altura de Proteção	Aplicações Alvo
CL05-8L/16L	8/16	500mm	Portas de alta velocidade pequenas, portas de acesso em centros logísticos
CL10-8L/16L	8/16	1000mm	Portas de alta velocidade de tamanho médio, portas de entrada traseira de varejo
CL15-8L/16L	8/16	1500mm	Portas de alta velocidade de armazém, portas de acesso de linha de produção
CL20-8L/16L	8/16	2000mm	Portas de alta velocidade industriais grandes, portas rápidas de câmaras frias
CL25-8L/16L	8/16	2500mm	Portas de alta velocidade extra grandes, portas de docas de carregamento

Solução de Problemas (Tabela de Problema-Solução)

Sintomas de Falha	Possíveis Causas	Soluções
A luz azul do receptor pisca (ligado)	Desalinhamento do emissor e do receptor	Reajuste as posições para garantir o alinhamento paralelo
A luz vermelha do transmissor pisca rapidamente	Tensão da fonte de alimentação <9V or>28V	Estabilize a fonte de alimentação para atender aos requisitos DC12-24V
A barreira de segurança funciona, mas a porta não tem ação anti-esmagamento	Erro de fiação	Verifique novamente a fiação em relação ao guia; garanta a conexão correta ao sistema de controle da porta
Incapaz de entrar no Modo de Blanking	1. Vazamento de luz durante a descida da porta 2. Feixe inferior bloqueado por detritos 3. A porta/obstrução não atende à distância mínima de bloqueio contínuo	1. Conserte a vedação da porta para evitar vazamento de luz 2. Limpe os detritos que bloqueiam o feixe 3. Ajuste a porta/obstrução para atender aos requisitos de distância

Advertências de Uso e Manutenção (Lembretes Chave)

Mantenha os cabos longe de condutores de alta tensão e máquinas de porta para evitar danos ou interferências.
Limpe regularmente as lentes do emissor/receptor com um pano seco e macio para remover poeira ou condensação.
Não dobre, torça ou puxe os cabos com força; evite arranhar as lentes infravermelhas.
Evite que a luz solar direta ou fontes de luz infravermelha brilhem no receptor (evita disparos falsos).
Teste periodicamente as funções anti-esmagamento e Modo de Blanking para garantir a operação normal.
