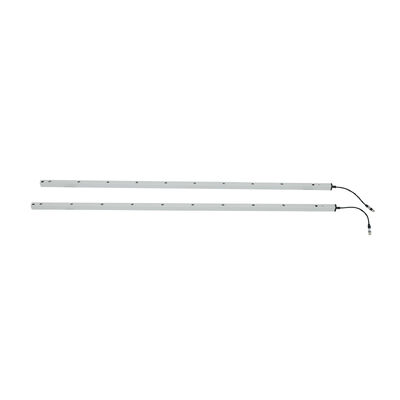

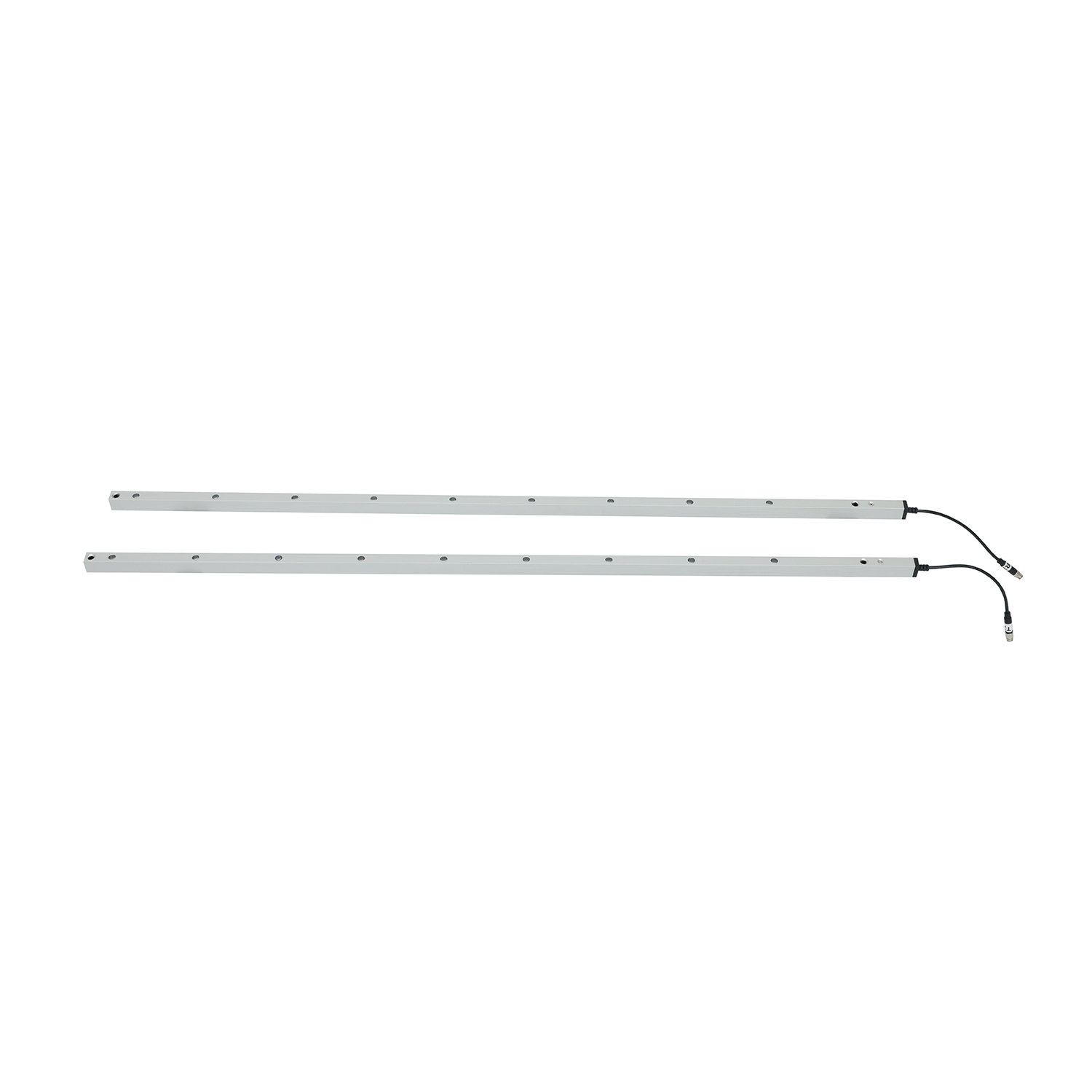

Dispositivo de Segurança Fotoelétrico para Portas Automatizadas com Função de Modo de Ocultação

Especificações Principais (Tabela de Parâmetros Detalhada)

Funções e Vantagens Principais (Pontos Claros e Detalhados)

1. Modo de Ocultação: Anti-Falso Alarme para Portas Automatizadas

• Definição do Modo: Projetado especificamente para vãos de portas automatizadas - bloquear o primeiro canal da grade de luz não acionará respostas de segurança, adaptando-se às características estruturais das portas automatizadas (por exemplo, portas de enrolar, portas rápidas) onde o bloqueio sequencial do feixe ocorre durante o fechamento normal.
• Lógica de Ativação: Evita a inversão ou parada desnecessária da porta causada pelos próprios painéis da porta durante a operação, equilibrando segurança e eficiência operacional.
• Conveniência de Configuração: Operação simples de toque de fio (sem necessidade de ferramentas profissionais), garantindo a rápida adaptação a diferentes tipos de portas automatizadas.

2. Proteção Anti-Esmagamento Direcionada

• Detecção Precisa: A grade de luz de 8 feixes cobre toda a altura das portas automatizadas (1729mm), detectando mãos, membros, pequenas ferramentas ou mercadorias perto da porta para evitar acidentes de esmagamento/esmagamento.
• Resposta Instantânea: Aciona sinais de segurança imediatamente após a interrupção do feixe, correspondendo à operação rápida das portas automatizadas para eliminar atrasos de segurança.
• Ampla Adaptabilidade: Adequado para vários tipos de portas automatizadas (portas rápidas, portas de enrolar, portas de batente automáticas, portas seccionais industriais) em diferentes cenários.

3. Desempenho Robusto e Confiável

• Proteção IP67: Totalmente à prova de poeira e à prova d'água, suportando imersão temporária em água, poeira pesada e contaminantes industriais - ideal para portas automatizadas instaladas ao ar livre ou ambientes de oficina empoeirados.
• Resiliência à Temperatura: Opera de forma estável de -20°C a +60°C, adaptando-se a portas automatizadas de armazenamento a frio, portas de oficina de alta temperatura e portas externas expostas a flutuações sazonais.
• Estrutura Durável: A carcaça de liga de alumínio resiste ao desgaste mecânico, vibração e corrosão, garantindo confiabilidade a longo prazo, mesmo com operações frequentes de portas automatizadas.

4. Instalação Fácil e Operação Intuitiva

• Fiação com Código de Cores: A divisão clara da função do fio simplifica a conexão aos sistemas de controle de portas automatizadas (detalhes no Guia de Fiação abaixo), reduzindo erros de instalação.
• Montagem Ajustável: Furos de instalação reservados com dimensões padronizadas permitem a montagem flexível em diferentes estruturas de portas (instalação vertical recomendada).
• Diagnóstico Visual: Os indicadores LED no emissor e no receptor fornecem feedback de status em tempo real, permitindo que a equipe no local identifique rapidamente a operação normal, desalinhamento, problemas de tensão ou bloqueios.

Guia de Fiação (Tabela Padronizada com Notas)

Avisos Críticos

• NÃO conecte os terminais NO/NC (fios Verde/Amarelo do receptor) ao terminal positivo da fonte de alimentação - isso danificará permanentemente o relé óptico.
• Certifique-se de que a fiação esteja apertada e livre de curtos-circuitos; mantenha os cabos longe de condutores de alta tensão/alta corrente para evitar interferência.

Etapas de Ativação do Modo de Ocultação (Passo a Passo)

1. Conclua a fiação de acordo com o Guia de Fiação e confirme que não há erros de conexão.
2. Ligue o dispositivo de segurança fotoelétrico (certifique-se de que a fonte de alimentação atenda aos requisitos de DC12-24V).
3. Dentro de 1 minuto após ligar, toque no fio Verde (saída NO) do receptor em seu fio Preto (GND) cinco vezes consecutivas.
4. Observe a luz Vermelha do receptor piscando rapidamente - isso indica ativação bem-sucedida: o fio Amarelo muda para o modo NC e o Modo de Ocultação é ativado.
5. Após a ativação, teste a função: O fechamento normal da porta (bloqueando o primeiro canal) não acionará respostas de segurança; a intrusão de pessoal/objetos (bloqueando outros canais) acionará a inversão/parada imediata da porta.

Cenários de Aplicação (Lista Direcionada e Detalhada)

• Portas Automatizadas Industriais: Portas rápidas, portas de enrolar, portas industriais seccionais (fábricas, armazéns, centros de logística).
• Portas Automatizadas Comerciais: Portas de batente automáticas, portas deslizantes (shoppings, edifícios de escritórios, lojas de varejo).
• Portas Automatizadas de Ambiente Especial: Portas automatizadas de armazenamento a frio, portas rápidas de sala limpa, portas automatizadas externas (resistentes a temperaturas extremas, poeira e umidade).
• Portas de Docas de Logística/Carga: Portas automatizadas de docas de carga, portas de área de transferência de materiais (protege pessoal e mercadorias durante operações de alta frequência).

Solução de Problemas (Tabela Abrangente de Problemas e Soluções)

Diretrizes de Instalação (Etapas Detalhadas e Operacionais)

1. Preparação Pré-Instalação:
   • Confirme a altura e largura de abertura da porta automatizada - certifique-se de que a altura de proteção do dispositivo (1729mm) e a faixa de operação (1-8m) correspondam.
   • Verifique a fonte de alimentação: Prepare uma fonte de alimentação DC12-24V estável (compatível com a tensão de trabalho do dispositivo).
   • Inspecione o dispositivo: Verifique se o emissor, receptor, cabos e conectores estão intactos (sem danos ou conexões soltas).
2. Operação de Montagem:
   • Selecione as posições de montagem: Instale o emissor e o receptor verticalmente em ambos os lados da estrutura da porta automatizada, garantindo que a grade de luz esteja paralela à direção de movimento da porta e cubra a abertura total da porta (sem pontos cegos).
   • Use os furos de instalação: Alinhe os furos de montagem do dispositivo com a estrutura da porta, fixe com parafusos correspondentes (garanta uma instalação firme para evitar desalinhamento induzido por vibração).
   • Organização dos cabos: Encaminhe os cabos de 8m (transmissor) e 4m (receptor) ao longo da estrutura da porta, evitando bordas afiadas ou áreas de alta pressão (evite danos aos cabos).
3. Fiação e Depuração:
   • Siga o Guia de Fiação para conectar a alimentação, o terra e os cabos de sinal - verifique novamente para evitar a inversão de positivo/negativo ou a conexão de NO/NC à alimentação positiva.
   • Ligue o dispositivo: Observe os indicadores LED - a luz azul constante do transmissor e a luz azul constante do receptor indicam a inicialização normal.
   • Alinhe a grade de luz: Se a luz azul do receptor piscar, ajuste as posições do emissor/receptor até que a luz esteja estável (alinhamento do feixe bem-sucedido).
   • Ative o Modo de Ocultação: Conclua as etapas de ativação por toque de fio conforme instruído para se adaptar à operação da porta automatizada.

Advertências de Uso e Manutenção (Lembretes Detalhados)

• Proteção do Cabo: Mantenha os cabos de conexão longe de condutores de alta tensão/alta corrente, máquinas de portas ou caminhos de empilhadeiras para evitar interferência, extrusão ou danos.
• Manutenção da Lente: Limpe regularmente as lentes do emissor/receptor com um pano macio e seco para remover poeira, manchas de óleo ou condensação - lentes sujas afetarão a precisão da detecção.
• Proteção Física: Não dobre, torça ou deixe cair o dispositivo; evite arranhar a carcaça de liga de alumínio ou as lentes infravermelhas.
• Evitar a Fonte de Luz: Evite que a luz solar direta ou outras fontes de luz infravermelha brilhem no receptor (evita falsos disparos ou falha na detecção).
• Uso do Modo de Ocultação: Certifique-se de que a porta ou obstrução usada para o Modo de Ocultação atenda ao requisito de distância mínima de bloqueio contínuo (siga as especificações do manual do usuário).
• Adaptação à Temperatura: Em ambientes extremos (por exemplo, armazenamento a frio abaixo de -20°C ou oficinas de alta temperatura acima de +60°C), confirme a faixa de temperatura de operação do dispositivo antes de usar.
• Inspeção Regular: Teste periodicamente as funções anti-esmagamento e Modo de Ocultação para garantir que o dispositivo funcione normalmente; verifique a firmeza da fiação e a integridade do conector.
