Rede de sensores de segurança de infravermelho para portas de rolos com protecção anti-pincagem

Lugar de origem	China
Marca	JUTAI
Certificação	CE
Número do modelo	CL20-8L
Documento	CL05-8L User Manual.pdf
Quantidade de ordem mínima	1
Preço	negotiable
Detalhes da embalagem	Desenho animado
Tempo de entrega	5 - 8 dias úteis
Termos de pagamento	T/T, L/C, D/A, D/P, Western Union, Paypal, MoneyGram, Alipay
Habilidade da fonte	1000 peças por mês

Contacte-me para amostras grátis e vales.

Whatsapp:0086 18588475571

Wechat: 0086 18588475571

Skype: sales10@aixton.com

Se você tem algum interesse, nós fornecemos a ajuda online de 24 horas.

Detalhes do produto

Classificação de IP	IP67	Função	Anular
Distância de detecção	8m	Material	Liga de alumínio
Recurso	Resistente à corrosão	Tensão de energia	DC12-24V
Temperatura operacional	-20 ~ 60 ℃	Corrente operacional	<50ma>
Saída	No/Nc, COM	Corrente de trabalho	<20mA@DC12V-24V
Especificação	20002115 mm
Destacar	Sensor de segurança infravermelho para persianas , Sensor de proteção contra apertamento do obturador de rolos , Cortina de luz de segurança IP67 para portas

Deixe um recado

Descrição de produto

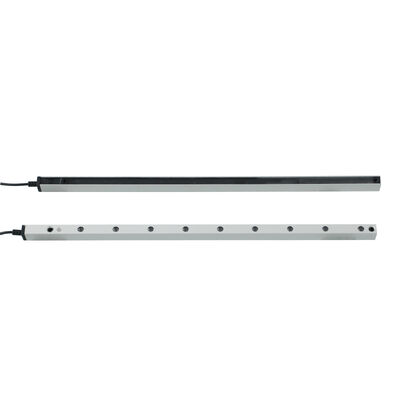

Rede de sensores de segurança de infravermelho para portas de rolos com protecção anti-pincagem 0

Grade de Sensor de Segurança Infravermelho para Portas de Enrolar com Proteção Anti-Pinçamento

A Grade de Sensor de Segurança Infravermelho JUTAI CL20-8L é uma solução anti-pinçamento dedicada para portas de enrolar. Ela forma uma grade protetora invisível de 8 feixes entre o emissor e o receptor, acionando instantaneamente a reversão ou parada da porta quando pessoas, mãos ou objetos invadem a área de detecção. Projetada com proteção IP67 e carcaça robusta de liga de alumínio, oferece desempenho confiável em ambientes industriais, comerciais e de armazéns.

Especificações Principais (Tabela de Parâmetros)

Parâmetro	Especificação
Modelo	CL20-8L
Tensão de Trabalho	DC12-24V
Corrente de Trabalho	Transmissor: <65mA @DC12V; Receptor: <20mA @DC12V
Configuração de Saída	Saída de relé NO/NC (NO padrão, configurável para NC); Terminal COM incluído
Classificação de Proteção	IP67 (à prova de poeira + à prova d'água)
Material da Carcaça	Liga de alumínio
Alcance Operacional (Emissor para Receptor)	1-8m
Altura Máxima de Proteção	1729mm
Número de Células Fotoelétricas	8 feixes
Comprimento do Cabo	Transmissor: 8m; Receptor: 4m
Tipo de Conector	Transmissor: conector macho M8 de 5 pinos; Receptor: conector macho M8 de 4 pinos
Temperatura de Operação	-20°C ~ +60°C
Função Principal	Proteção anti-pinçamento para portas de enrolar + Modo de Ocultação (anti-falso alarme)
Indicadores de Status LED	Transmissor: Azul constante (operação normal); Vermelho piscando rapidamente (tensão <9V or>28V) Receptor: Vermelho constante (objeto/pessoal bloqueado); Azul constante (sem obstrução); Azul piscando (primeira inicialização, desalinhamento)

Principais Vantagens (Pontos Claros)

1. Proteção Anti-Pinçamento Direcionada

Detecta mãos, membros ou objetos próximos às portas de enrolar, acionando a reversão imediata da porta para evitar acidentes de pinçamento.
Cobertura total de 8 feixes elimina pontos cegos de segurança nas aberturas das portas, adaptando-se aos tamanhos comuns de portas de enrolar.

2. Modo de Ocultação para Prevenção de Falsos Alarmes

Bloqueia o primeiro canal sem acionar respostas de segurança, adaptando-se às estruturas de fendas das portas de enrolar.
Evita interrupções desnecessárias durante o fechamento normal da porta, mantendo a proteção contra intrusões não intencionais.

3. Robusto e Adaptável ao Meio Ambiente

A proteção IP67 resiste a poeira, respingos de água e condições industriais adversas, adequado para portas de enrolar internas/externas.
Ampla faixa de temperatura (-20°C ~ +60°C) garante operação estável em câmaras frias, oficinas ou ambientes externos.

4. Fácil Instalação e Operação

Fiação com código de cores simplifica a conexão aos sistemas de controle de portas de enrolar (detalhes no Guia de Fiação).
Indicadores LED intuitivos permitem verificações rápidas de status sem ferramentas profissionais.
Suportes de montagem ajustáveis se adaptam a várias estruturas de estrutura de portas de enrolar.

Guia de Fiação (Tabela Padronizada)

Componente	Cor do Fio	Função	Observações
Transmissor	Vermelho	Alimentação Positiva DC12-24V	Conecte ao terminal positivo da fonte de alimentação
Transmissor	Preto	Terra (GND)	Conecte ao terminal negativo da fonte de alimentação
Transmissor	Verde/Amarelo/Branco	Reserva	Nenhuma conexão necessária para uso básico
Receptor	Vermelho	Alimentação Positiva DC12-24V	Mesmo que a conexão de alimentação do transmissor
Receptor	Preto	Terra (GND)	Mesmo que a conexão de terra do transmissor
Receptor	Verde	Saída NO/NC (NO padrão)	Conecte à entrada de sinal do sistema de controle da porta de enrolar
Receptor	Amarelo	NC configurável	Ative através da configuração do Modo de Ocultação
Receptor	Branco	COM (Terminal Comum)	Terminal correspondente para saída NO/NC

Aviso Crítico

NÃO conecte os terminais NO/NC ao terminal positivo da fonte de alimentação—isso danificará o relé óptico.

Etapas de Ativação do Modo de Ocultação

Ligue a grade do sensor e confirme a fiação correta.
Dentro de 1 minuto após ligar, toque no fio Verde do receptor em seu GND (fio Preto) cinco vezes.
Observe a luz Vermelha do receptor piscando para confirmar a ativação: o fio Amarelo muda para o modo NC e o Modo de Ocultação é ativado.

Cenários de Aplicação (Lista Direcionada)

Portas de enrolar industriais (fábricas, armazéns, centros de logística)
Portas de enrolar comerciais (lojas de varejo, shoppings, edifícios comerciais)
Portas de enrolar de câmaras frias (armazéns refrigerados, salas de congelamento)
Portas de enrolar de garagem (residencial, instalações de estacionamento comercial)

Solução de Problemas (Tabela de Problema-Solução)

Sintomas de Falha	Possíveis Causas	Soluções
A luz azul do receptor pisca (ligado)	Desalinhamento do emissor e receptor	Reajuste as posições para garantir o alinhamento paralelo
A luz vermelha do transmissor pisca rapidamente	Tensão da fonte de alimentação <9V or>28V	Estabilize a fonte de alimentação para atender aos requisitos DC12-24V
A grade do sensor funciona, mas a porta não tem ação anti-pinçamento	Erro de fiação	Verifique novamente a fiação em relação ao guia; garanta a conexão correta ao sistema de controle da porta
Incapaz de entrar no Modo de Ocultação	1. Vazamento de luz durante a descida da porta 2. Feixe inferior bloqueado por detritos 3. A porta/obstrução não atende à distância mínima de bloqueio contínuo	1. Corrija a vedação da porta para evitar vazamento de luz 2. Limpe os detritos que bloqueiam o feixe 3. Ajuste a porta/obstrução para atender aos requisitos de distância

Advertências de Uso e Manutenção (Lembretes Chave)

Mantenha os cabos de conexão longe de condutores de alta tensão/alta corrente para evitar interferência ou danos.
Limpe regularmente as lentes do emissor/receptor com um pano macio e seco para remover poeira, sujeira ou condensação.
Não dobre, torça ou puxe os cabos com força; evite arranhar as lentes infravermelhas.
Evite que a luz solar direta ou outras fontes de luz infravermelha brilhem no receptor (evita falsos disparos).
Certifique-se de que a porta de enrolar ou obstrução usada para o Modo de Ocultação atenda ao requisito de distância mínima de bloqueio contínuo.
