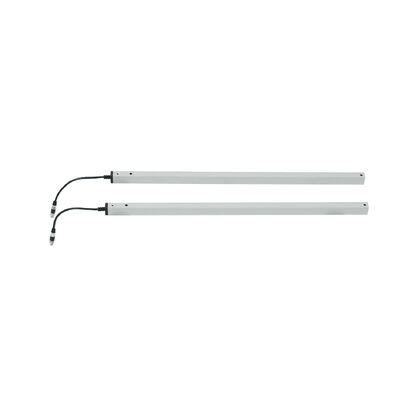

Sistema de cortina de luz de segurança profissional para manuseio de materiais e segurança automática de portas
| Lugar de origem | China |
|---|---|
| Marca | JUTAI |
| Certificação | CE |
| Número do modelo | CL20-8L |
| Documento | CL05-8L User Manual.pdf |
| Quantidade de ordem mínima | 1 |
| Preço | negotiable |
| Detalhes da embalagem | Desenho animado |
| Tempo de entrega | 5 - 8 dias úteis |
| Termos de pagamento | T/T,L/C,D/A,D/P,Western Union,Paypal,,Alipay |
| Habilidade da fonte | 1000 peças por mês |
Detalhes do produto
| Classificação IP | IP67 | Função | Anular |
|---|---|---|---|
| Distância de detecção | 8m | Material | Liga de alumínio |
| Recurso | Resistente à corrosão | Tensão de energia | DC12-24v |
| Temperatura operacional | -20 ~ 60 ℃ | Corrente operacional | <50ma> |
| Saída | No/Nc, COM | Corrente de trabalho | <20mA@DC12V-24V |
| Especificação | 2000*21*15 mm | ||
| Destacar | Sistema de cortina de luz de segurança IP67,cortina de luz para manipulação de materiais,cortina de segurança automática de portas |
||
Descrição de produto
Sistema de cortina de luz de segurança profissional para manuseio de materiais e segurança automática de portas
O JUTAI CL20-8L Professional Safety Light Curtain System é uma solução de detecção de proteção dedicada projetada para cenários de manuseio de materiais e segurança automática de portas.Ele forma uma grade de proteção invisível de 8 feixes entre o emissor e o receptor, desencadeando instantaneamente respostas de segurança (por exemplo, parada do equipamento, inversão da porta) quando pessoal, materiais ou ferramentas invadem a área de detecção.ou acidentes de colisão nos fluxos de trabalho de manuseio de materiais (transportadores, AGVs, docas de carregamento) e operações automáticas de portas (portas rápidas, persianas), que servem como um componente crítico de segurança em ambientes industriais e comerciais.
Especificações essenciais
| Parâmetro | Especificações |
|---|---|
| Modelo | CL20-8L |
| Tensão de funcionamento | DC12-24V |
| Corrente de trabalho | Transmissor: < 65 mA @ DC12V; Receptor: < 20 mA @ DC12V |
| Configuração de saída | Saída de relé NO/NC (NO padrão, configurável para NC); terminal COM incluído |
| Classificação de protecção | IP67 (impulsivo ao pó e à água) |
| Material de habitação | Liga de alumínio |
| Distância de operação (emissor para receptor) | 1-8 m |
| Altura máxima de protecção | 1729 mm |
| Número de fotocélulas | 8 vigas |
| Comprimento do cabo | Transmissor: 8m; receptor: 4m |
| Tipo de conector | Transmissor: conector masculino M8 de 5 polos; Receptor: conector masculino M8 de 5 polos |
| Temperatura de funcionamento | -20°C ~ +60°C |
| Função fundamental | Protecção da segurança no manuseio de materiais + sistema automático de protecção da porta contra apertamentos + modo de bloqueio (antifalso alarme) |
| Indicadores de estado do LED | Transmissor: azul constante (função normal); vermelho rápido (voltagem < 9V ou > 28V) Receptor: vermelho constante (objeto/pessoal bloqueado); azul constante (sem obstrução); azul intermitente (primeira ligação, desalinhamento emissor-receptor) |
Funções e vantagens principais
Protecção da segurança no manuseio de materiais
- Adapta-se a fluxos de trabalho dinâmicos: detecta pessoal ou materiais perto de transportadores, AGVs ou docas de carga, desencadeando paradas de equipamentos para evitar colisões.
- Ampla cobertura: a altura de proteção de 1729 mm cobre as áreas de transferência de material, evitando riscos de queda de mercadorias ou intrusão acidental.
Especialização em antiprensagem de portas automáticas
- Destina-se a riscos de operação de portas: Evita o apertamento de mãos, membros ou materiais durante o fechamento automático da porta (portas rápidas, persianas).
- Modo de bloqueio: Bloqueia o primeiro canal sem desencadear respostas de segurança, adaptando-se às estruturas de espaçamento da porta e evitando falsos alarmes do funcionamento normal da porta.
Desempenho robusto e fiável
- Proteção IP67: Resiste a poeira, salpicos de água e ambientes industriais adversos, adequado para áreas de manuseio de materiais com poeira ou umidade frequentes.
- Ampla adaptabilidade à temperatura: funciona de forma estável em armazenamento a baixa temperatura ou em ambientes de oficina de alta temperatura (-20 °C ~ +60 °C).
- Estrutura durável: A casca de liga de alumínio resiste ao desgaste mecânico, vibrações e corrosão do equipamento de manuseio de materiais.
Fácil integração e operação
- Cablagem codificada por cores: Simplifica a ligação aos sistemas de controlo de manipulação de materiais e aos painéis automáticos das portas.
- Indicadores LED intuitivos: permite verificações rápidas do estado (normalidade/bloqueio/desalinhamento/problemas de tensão) sem ferramentas profissionais.
- Saída configurável: suporta a comutação NO/NC através de uma operação simples para corresponder a diferentes requisitos do sistema de controlo.
Guia de fiação
| Componente | Cor do fio | Função | Notas |
|---|---|---|---|
| Transmissor | Vermelho | Alimentação positiva DC12-24V | Conectar ao terminal positivo de alimentação |
| Transmissor | Negro | Terreno (GND) | Conectar ao terminal negativo da fonte de alimentação |
| Transmissor | Verde | Reserva | Não é necessária uma ligação no uso básico |
| Transmissor | Amarelo | Reserva | Não é necessária uma ligação no uso básico |
| Transmissor | Branco | Reserva | Não é necessária uma ligação no uso básico |
| Receptor | Vermelho | Alimentação positiva DC12-24V | O mesmo que a ligação de energia do transmissor. |
| Receptor | Negro | Terreno (GND) | O mesmo que a ligação ao solo do transmissor. |
| Receptor | Verde | NO/NC Output (NO padrão) | Conectado à entrada de sinal do sistema de manuseio de materiais/controle de portas |
| Receptor | Amarelo | NC configurável | Ativar através da configuração do Modo Blanking |
| Receptor | Branco | COM (Terminal comum) | Terminal de correspondência para saída NO/NC |
Aviso crítico:NÃO ligar os terminais NO/NC ao terminal positivo da fonte de alimentação, pois isso danificará o relé óptico.
Modo de apagamento e etapas de configuração NC
- Ligue o sistema e confirme a fiação correta.
- Dentro de 1 minuto de ligação, tocar no fio verde do receptor ao seu GND (fio preto) cinco vezes.
- Observe a luz vermelha do receptor piscando para confirmar a ativação: o fio amarelo muda para o modo NC e o modo Blanking é ativado.
Cenários de aplicação
Manuseio de materiais
- Sistemas de transporte (pontos de carga/descarga, estações de transferência)
- Caminhos de veículos guiados automáticos (AGV)
- Docas de carregamento (portas de transferência de material)
- Linhas de embalagem (perto de máquinas móveis)
- Pontos de acesso ao sistema de armazenagem/recuperação de depósitos
Portas automáticas
- Portas rápidas (linhas de produção, centros de logística)
- Portas de rolos (entrepôis, entradas traseiras de retalho)
- Portas seccionais industriais (oficinas)
- Portas de armazenamento a frio (estabelecimentos de armazenamento de materiais)
Resolução de problemas
| Sintomas da culpa | Possíveis causas | Soluções |
|---|---|---|
| A luz azul do receptor pisca após ligar | O emissor e o receptor estão desalinhados. | Reajustar a posição de ambas as unidades para garantir o alinhamento paralelo |
| A luz vermelha do transmissor pisca rápido. | Voltagem de alimentação < 9 V ou > 28 V | Verificar e estabilizar a fonte de alimentação para satisfazer os requisitos DC12-24V |
| A cortina de luz funciona normalmente, mas não há medidas de segurança (equipamento/porta) | Erro de fiação | Reverificar a fiação em relação ao guia de fiação; certifique-se de que o NO/NC está ligado ao terminal de sinal de controlo correto |
| Incapaz de entrar no modo de bloqueio | 1- Fuga de luz durante a descida da porta 2- Feixe inferior bloqueado por detritos/materiais 3. A porta/obstrução não cumpre a distância mínima de bloqueio contínuo |
1. Fixar vedação da porta para evitar a fuga de luz 2Detritos claros ou materiais que bloqueiam o feixe 3Ajustar a porta ou obstrução para satisfazer os requisitos de distância de bloqueio contínua |
Advertências de utilização e manutenção
- Manter os cabos de ligação longe dos condutores de alta tensão/alta corrente para evitar interferências ou danos.
- Limpe regularmente as lentes do emissor/receptor com um pano seco e macio para remover poeira, resíduos de material ou condensação.
- Não dobre, torça ou puxe os cabos com força; evite arranhar as lentes infravermelhas.
- Impedir que a luz solar direta ou outras fontes de luz infravermelha brilhem sobre o receptor (evitar falsos gatilhos).
- Assegurar que a porta ou obstrução utilizada para o modo de bloqueio satisfaça o requisito da distância mínima de bloqueio contínuo.
Para suporte técnico, personalização ou consultas em massa, visite nosso site oficial:https://www.accesssecuritysolution.com/
