Sensores de cortina de luz de segurança para proteção de espaços entre portas e detecção da segurança do pessoal
| Lugar de origem | China |
|---|---|
| Marca | JUTAI |
| Certificação | CE |
| Número do modelo | CL20-8L |
| Documento | CL05-8L User Manual.pdf |
| Quantidade de ordem mínima | 1 |
| Preço | negotiable |
| Detalhes da embalagem | Desenho animado |
| Tempo de entrega | 5 - 8 dias úteis |
| Termos de pagamento | T/T,L/C,D/A,D/P,Western Union,Paypal,,Alipay |
| Habilidade da fonte | 1000 peças por mês |
Detalhes do produto
| Classificação IP | IP67 | Função | Anular |
|---|---|---|---|
| Distância de detecção | 8m | Material | Liga de alumínio |
| Recurso | Resistente à corrosão | Tensão de energia | DC12-24v |
| Temperatura operacional | -20 ~ 60 ℃ | Corrente operacional | <50ma> |
| Saída | No/Nc, COM | Corrente de trabalho | <20mA@DC12V-24V |
| Especificação | 2000*21*15 mm | ||
| Destacar | Cortina de luz de segurança ip67,Sensor de luz de proteção de espaços entre portas,Cortina de luz de detecção de segurança do pessoal |
||
Descrição de produto

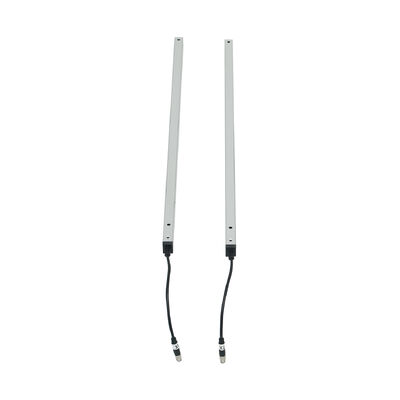

Sensores de cortina de luz de segurança para proteção de espaços entre portas e detecção da segurança do pessoal
Cortina de luz de segurança para proteção da abertura da porta e detecção da segurança do pessoal
A cortina de luz de segurança JUTAI CL20-8L é um dispositivo de detecção de proteção profissional projetado para lidar com os perigos das lacunas da porta e garantir a segurança do pessoal.Ele forma uma rede de luz invisível de 8 feixes entre o emissor e o receptor, acionando instantaneamente as respostas de segurança (por exemplo, inversão da porta, parada) quando o pessoal, objetos ou equipamentos invadem a abertura da porta ou a área de detecção.Portões de rolos, portas rápidas e portas de acesso industriais, previne eficazmente acidentes de apertamento, esmagamento e colisão em ambientes comerciais e industriais.
Especificações essenciais
| Parâmetro | Especificações |
|---|---|
| Modelo | CL20-8L |
| Tensão de funcionamento | DC12-24V |
| Corrente de trabalho | Transmissor: < 65 mA @ DC12V; Receptor: < 20 mA @ DC12V |
| Configuração de saída | Saída do relé NO/NC (NO padrão, configurável para NC) |
| Classificação de protecção | IP67 (impulsivo ao pó e à água) |
| Material de habitação | Liga de alumínio |
| Distância de operação (emissor para receptor) | 1-8 m |
| Altura máxima de protecção | 1729 mm |
| Número de fotocélulas | 8 vigas |
| Comprimento do cabo | Transmissor: 8m; receptor: 4m |
| Tipo de conector | Transmissor: conector masculino M8 de 5 polos; Receptor: conector masculino M8 de 5 polos |
| Temperatura de funcionamento | -20°C ~ +60°C |
| Função fundamental | Protecção da abertura da porta + detecção da segurança do pessoal + modo de bloqueio (anti-falso alarme) |
| Indicadores de estado do LED | Transmissor: azul constante (função normal); vermelho rápido (voltagem < 9V ou > 28V) Receptor: vermelho constante (objeto/pessoal bloqueado); azul constante (sem obstrução); azul intermitente (primeira ligação, desalinhamento emissor-receptor) |
Funções e vantagens principais
1Especialização em Proteção de Portas
- Destina-se aos perigos da abertura da porta: Evita que as mãos, membros ou objetos se apertem na abertura durante o fechamento da porta (ideal para persianas, portas rápidas e portas automáticas)
- Suporte para o modo de bloqueio: Bloqueia o primeiro canal sem desencadear respostas de segurança, adaptando-se às estruturas de abertura da porta e evitando falsos alarmes do funcionamento normal da porta
2. Detecção de segurança do pessoal confiável
- Cobertura total de 8 feixes: Elimina pontos cegos de segurança na área da porta, detectando com precisão pessoal ou objetos que entram na zona de detecção
- Resposta instantânea: Ativa a inversão/parada da porta imediatamente após a interrupção do feixe, não deixando nenhum atraso de tempo para cenários de alto risco
3. Design durável e adaptável
- Proteção IP67: Resiste a salpicos de poeira, água e imersão temporária, adequado para ambientes industriais internos/externos
- Ampla gama de temperaturas: Funciona de forma estável em armazenagem a baixa temperatura (-20°C) ou em instalações de oficina a alta temperatura (+60°C)
- Concha de liga de alumínio resistente: Resiste ao desgaste mecânico, vibrações e corrosão para uso prolongado
4Instalação e configuração fáceis
- Cablagem codificada por cores: Simplifica a conexão sem orientação profissional
- Instalação ajustável: corresponde a diferentes estruturas do quadro da porta, com indicadores claros do buraco de montagem para posicionamento rápido
- Saída configurável: suporta a comutação NO/NC através de uma operação simples para se adaptar a vários sistemas de controlo de portas
Guia de fiação
| Componente | Cor do fio | Função | Notas |
|---|---|---|---|
| Transmissor | Vermelho | Alimentação positiva DC12-24V | Conectar ao terminal positivo de alimentação |
| Transmissor | Negro | Terreno (GND) | Conectar ao terminal negativo da fonte de alimentação |
| Transmissor | Verde | Reserva | Não é necessária uma ligação no uso básico |
| Transmissor | Amarelo | Reserva | Não é necessária uma ligação no uso básico |
| Transmissor | Branco | Reserva | Não é necessária uma ligação no uso básico |
| Receptor | Vermelho | Alimentação positiva DC12-24V | O mesmo que a ligação de energia do transmissor. |
| Receptor | Negro | Terreno (GND) | O mesmo que a ligação ao solo do transmissor. |
| Receptor | Verde | NO/NC Output (NO padrão) | Conectar à entrada de sinal do sistema de controlo da porta |
| Receptor | Amarelo | NC configurável | Ativar através da configuração do Modo Blanking |
| Receptor | Branco | COM (Terminal comum) | Terminal de correspondência para saída NO/NC |
Modo de apagamento e etapas de configuração NC
- Alimentação do dispositivo (certifique-se de que a fiação é correta)
- Dentro de 1 minuto de ligação, toque o fio verde do receptor ao seu GND (fio preto) cinco vezes
- Observe a luz vermelha do receptor piscando para confirmar a ativação: o fio amarelo muda para o modo NC e o modo Blanking é ativado
Cenários de aplicação
- Portas automáticas (edifícios comerciais, oficinas industriais)
- Portas de rolos (armazéns, lojas de retalho, centros de logística)
- Portas rápidas (linhas de produção, salas limpas, frigoríficos)
- Portas de acesso industriais (oficinas de fábrica, docas de carga)
- Portões de equipamentos de elevação (elevadores, elevadores hidráulicos com estruturas de portas)
Resolução de problemas
| Sintomas da culpa | Possíveis causas | Soluções |
|---|---|---|
| A luz azul do receptor pisca após ligar | O emissor e o receptor estão desalinhados. | Reajustar a posição de ambas as unidades para garantir o alinhamento paralelo |
| A luz vermelha do transmissor pisca rápido. | Voltagem de alimentação < 9 V ou > 28 V | Verificar e estabilizar a fonte de alimentação para satisfazer os requisitos DC12-24V |
| Cortina de luz funciona normalmente, mas a porta não tem nenhuma ação anti-pincagem | Erro de fiação (por exemplo, NO/NC ligado a potência positiva) | Reverificar a fiação contra o guia de fiação; evitar conectar terminais de saída para energia positiva |
| Incapaz de entrar no modo de bloqueio | 1- Fuga de luz durante a descida da porta 2A viga inferior bloqueada por detritos. 3. A porta/obstrução não cumpre a distância mínima de bloqueio contínuo |
1. Fixar vedação da porta para evitar a fuga de luz 2Detritos limpos bloqueando o feixe. 3Ajustar a porta ou obstrução para satisfazer os requisitos de distância de bloqueio contínua |
Advertências de utilização e manutenção
- Manter os cabos de ligação longe dos condutores de alta tensão/alta corrente para evitar interferências ou danos
- Limpe regularmente as lentes do emissor/receptor com um pano seco e macio para remover poeira, manchas de óleo ou condensação (evitar falhas de detecção)
- Não dobre, torça ou puxe os cabos com força; evite arranhar as lentes infravermelhas
- Impedir que a luz solar direta ou outras fontes de luz infravermelha brilhem no receptor (evitar falsos gatilhos)
- Assegurar que a porta ou obstrução utilizada para o modo de bloqueio em branco satisfaça o requisito de distância mínima de bloqueio contínuo
Para suporte técnico, personalização ou consultas em massa, visite nosso site oficial:https://www.accesssecuritysolution.com/
