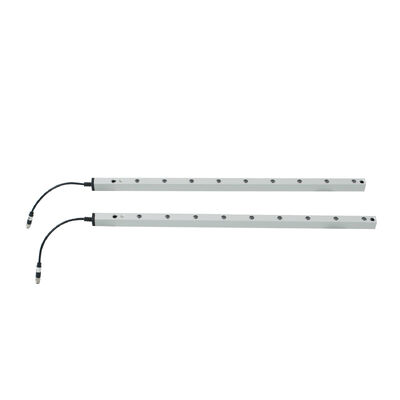

Barreira de luz de segurança para portas de enrolar e portas rápidas com função de mascaramento

  • Safety Light Grid for Rolling Doors and High Speed Doors with Blanking Mode Function
  • Safety Light Grid for Rolling Doors and High Speed Doors with Blanking Mode Function
Lugar de origem China
Marca JUTAI
Certificação CE
Número do modelo CL20-8L
Documento CL05-8L User Manual.pdf
Quantidade de ordem mínima 1
Preço negotiable
Detalhes da embalagem Desenho animado
Tempo de entrega 5 - 8 dias úteis
Termos de pagamento T/T, L/C, D/A, D/P, Western Union, Paypal, MoneyGram, Alipay
Habilidade da fonte 1000 peças por mês
Detalhes do produto
Classificação de IP IP67 Função Anular
Distância de detecção 8m Material Liga de alumínio
Recurso Resistente à corrosão Tensão de energia DC12-24V
Temperatura operacional -20 ~ 60 ℃ Corrente operacional <50ma>
Saída No/Nc, COM Corrente de trabalho < 20 mA@DC12V
Especificação 2000*21*15 mm
Destacar

Barreira de luz de segurança para portas de enrolar

,

Cortina de luz de bloqueio ip67

,

Grade de segurança para portas rápidas
Deixe um recado
Descrição de produto



Descrição do Produto


Barreira de luz de segurança para portas de enrolar e portas rápidas com função de mascaramento 0


Grade de Luz de Segurança para Portas de Enrolar e Portas de Alta Velocidade com Função de Modo de Ocultação

A Grade de Luz de Segurança JUTAI CL20-8L é um dispositivo de proteção especializado para portas de enrolar e portas de alta velocidade, com Modo de Ocultação para evitar falsos alarmes. Ela forma uma grade invisível de 8 feixes, acionando respostas de segurança instantâneas (reversão/parada da porta) quando invadida, garantindo proteção anti-esmagamento em ambientes industriais/comerciais. Com proteção IP67 e carcaça robusta de liga de alumínio, é durável para ambientes agressivos.

Especificações Principais (Tabela de Parâmetros)

Parâmetro Especificação
Tensão de Trabalho DC12-24V
Corrente de Trabalho Transmissor <65mA @DC12V; Receptor <20mA @DC12V
Configuração de Saída Saída de relé NO/NC (configurável)
Classificação de Proteção IP67 (À prova de poeira e à prova d'água)
Material da Carcaça Liga de Alumínio
Alcance Operacional 1-8 metros (transmissor para receptor)
Altura Máxima de Proteção 1729mm
Número de Células Fotoelétricas 8
Comprimento do Cabo Transmissor 8m; Receptor 4m
Tipo de Conector Transmissor: macho M8 de 5 pinos; Receptor: macho M8 de 4 pinos
Temperatura de Operação -20°C ~ +60°C
Função Especial Modo de Ocultação (bloqueio do primeiro canal não aciona)
Indicadores de Status LED Transmissor: Azul (normal), Vermelho (irregularidade de tensão); Receptor: Vermelho (bloqueado), Azul (desbloqueado), Azul piscando (desalinhamento)

Principais Características (Pontos)

  • Modo de Ocultação: Evita falsos alarmes durante o fechamento normal da porta, adaptando-se às lacunas das portas de enrolar/alta velocidade.
  • Resposta Rápida: Combina com a operação da porta de alta velocidade, acionando ações de segurança instantâneas para evitar acidentes.
  • Durabilidade IP67: Resiste à água, poeira e contaminantes industriais para uso em ambientes externos/agressivos.
  • Cobertura Abrangente: Altura de proteção de 1729mm elimina pontos cegos de segurança para aberturas de portas amplas.
  • Fácil Integração: Conectores padrão e cabos com código de cores (Vermelho=Alimentação+, Preto=GND, Verde=NO/NC) simplificam a fiação.

Guia de Fiação (Tabela)

Componente Cor do Fio Função
Transmissor/Receptor Vermelho Alimentação Positiva DC12-24V
Transmissor/Receptor Preto Terra (GND)
Receptor Verde Saída NO/NC (NO padrão)
Receptor Branco COM (Terminal Comum)
Receptor Amarelo NC configurável (via configuração do Modo de Ocultação)

Configuração do Modo de Ocultação (Passos)

  1. Ligue o dispositivo.
  2. Em 1 minuto, toque no fio Verde do receptor no GND cinco vezes (a luz Vermelha pisca para confirmar).
  3. O fio Amarelo muda para o modo NC; o Modo de Ocultação é ativado.

Aplicações Primárias (Pontos)

  • Portas de enrolar (industrial, varejo, armazém)
  • Portas de alta velocidade (fábricas, centros de logística)
  • Portas de enrolar seccionais (fábricas, grandes armazéns)
  • Portas de enrolar de instalações de armazenamento comercial

Solução de Problemas (Tabela)

Sintomas de Falha Soluções
Luzes Piscando Lentamente (Ligado) Realinhe o emissor e o receptor para um alinhamento preciso do feixe.
Luz Vermelha Piscando Rapidamente (Transmissor) Verifique a fonte de alimentação (certifique-se de que a tensão seja de 9V-28V).
Nenhuma Ação Anti-Esmagamento (Grade de Luz Normal) Verifique a fiação (evite conectar NO/NC ao terminal positivo da fonte de alimentação).
Incapaz de Entrar no Modo de Ocultação 1. Corrija o vazamento de luz durante a descida da porta. 2. Limpe os detritos que bloqueiam o feixe inferior. 3. Certifique-se de que a porta/obstrução atenda à distância mínima de bloqueio contínuo.

Advertências de Uso (Pontos)

  • Mantenha os cabos longe de condutores de alta tensão e máquinas de portas.
  • Limpe regularmente as lentes com um pano seco e macio para remover poeira/detritos.
  • Não dobre/torça o dispositivo ou os cabos; evite a luz solar direta no receptor.
  • Evite arranhar as lentes infravermelhas para manter a precisão da detecção.
Para mais detalhes, visite: https://www.accesssecuritysolution.com/
