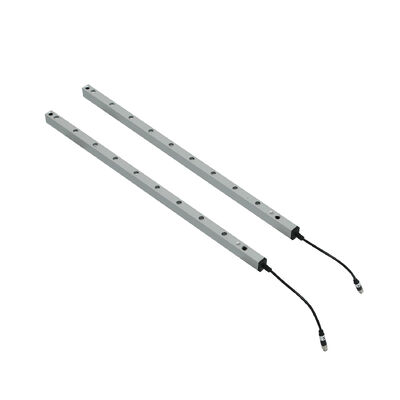

Cortina de luz de segurança IP67 à prova d'água para portas automáticas industriais e portas de garagem
| Lugar de origem | China |
|---|---|
| Marca | JUTAI |
| Certificação | CE |
| Número do modelo | CL20-8L |
| Documento | JUTAI CL20-8L User Manual.pdf |
| Quantidade de ordem mínima | 1 |
| Preço | negotiable |
| Detalhes da embalagem | Desenho animado |
| Tempo de entrega | 5 - 8 dias úteis |
| Termos de pagamento | T/T,L/C,D/A,D/P,Western Union,Paypal,,Alipay |
| Habilidade da fonte | 1000 peças por mês |
Detalhes do produto
| Classificação IP | IP67 | Função | Anular |
|---|---|---|---|
| Distância de detecção | 8m | Material | Liga de alumínio |
| Recurso | Resistente à corrosão | Tensão de energia | DC12-24v |
| Temperatura operacional | -20 ~ 60 ℃ | Corrente operacional | <50ma> |
| Saída | No/Nc, COM | Corrente de trabalho | < 20 mA@DC12V |
| Especificação | 2000*21*15 mm | ||
| Destacar | Tela de luz de segurança impermeável IP67,cortina de luz para portas automáticas industriais,cortina de luz de segurança para portas de garagem |
||
Descrição de produto
Tela de luz de segurança impermeável IP67 para portas automáticas industriais e portas de garagem
The JUTAI CL Series Safety Light Curtain emerges as a specialized protective sensing solution engineered to safeguard personnel and preserve operational safety across industrial and commercial scenarios—with a sharp focus on industrial automatic doors and garage doorsA sua estrutura à prova de água e poeira IP67, combinada com uma tecnologia de detecção de confiança, forma uma rede de proteção invisível que reage instantaneamente a intrusões inesperadas.prevenção de acidentes de pinçagem, danos ao equipamento e perigos para a segurança em ambientes de porta de alto tráfego.
Esta família de produtos oferece uma vasta gama de modelos com comprimentos e configurações de vigas variadas, adaptados às dimensões de diferentes tipos de portas e requisitos de segurança específicos.Desde unidades compactas de 500 mm para portas de garagem pequenas até sistemas de 2500 mm em grande escala para portas automáticas industriais, cada cortina de luz é construída para durabilidade duradoura, detecção precisa,e integração suave com os sistemas de controlo de portas existentes, eliminando os problemas de compatibilidade para adaptações ou novas instalações.
Resumo das séries de produtos
A série CL compreende 9 modelos, com duas configurações de vigas (8 vigas e 16 vigas) e cinco opções de comprimento para cobrir todo o espectro de aplicações industriais e de portas de garagem:
| Modelo | Duração | Quantidade de feixe | Faixa de detecção | Espaçamento do feixe | Consumo de energia | Tempo de resposta |
|---|---|---|---|---|---|---|
| CL05-8L | 500 mm | 8 vigas | Até 8 m* | 100 mm | ≤ 4W | ≤ 20 ms |
| CL10-8L | 1000 mm | 8 vigas | Até 8 m* | 100 mm | ≤ 4W | ≤ 20 ms |
| CL10-16L | 1000 mm | 16 vigas | Até 8 m* | 100 mm | ≤ 4W | ≤ 20 ms |
| CL15-8L | 1500 mm | 8 vigas | Até 8 m* | 100 mm | ≤ 4W | ≤ 20 ms |
| CL15-16L | 1500 mm | 16 vigas | Até 8 m* | 100 mm | ≤ 4W | ≤ 20 ms |
| CL20-8L | 2000 mm | 8 vigas | Até 8 m* | 100 mm | ≤ 4W | ≤ 20 ms |
| CL20-16L | 2000 mm | 16 vigas | Até 8 m* | 100 mm | ≤ 4W | ≤ 20 ms |
| CL25-8L | 2500 mm | 8 vigas | Até 8 m* | 100 mm | ≤ 4W | ≤ 20 ms |
| CL25-16L | 2500 mm | 16 vigas | Até 8 m* | 100 mm | ≤ 4W | ≤ 20 ms |
* O intervalo de detecção real pode variar em função das condições ambientais, tais como exposição à luz solar, poeira ou umidade.
Características e benefícios principais
Proteção de entrada robusta IP67
Certificado IP67 à prova de água e poeira, a cortina de luz se destaca em ambientes de portas adversos, resistente à chuva, salpicos, poeira pesada e detritos industriais.Sua caixa de liga de alumínio hermeticamente selada resiste à imersão temporária em água e ao acúmulo intenso de poeira, garantindo um desempenho inabalável para portas de garagem externas, portas automáticas de armazém empoeiradas ou entradas de oficina úmidas.
Adaptabilidade a temperaturas elevadas
Funcionando de forma fiável numa faixa de -20°C a +60°C, com modelos especializados disponíveis para temperaturas extremamente baixas até -25°C. Esta versatilidade torna-o ideal para portas automáticas de armazenamento a frio,Portas de garagem externas expostas a flutuações sazonais, e portas industriais em instalações de temperatura variável.
Modos de funcionamento duplos para necessidades específicas da porta
- Modo normal:Fornece proteção de cobertura total em toda a área de detecção, desencadeando a inversão imediata da porta ou parando sempre que qualquer feixe for interrompido.Perfeito para portas automáticas industriais de alto tráfego onde pessoal ou objetos possam acidentalmente entrar no caminho da porta.
- Modo de bloqueio:Personalizado para instalações de espaçamento de portas, onde se espera bloqueio de feixe sequencial durante o fechamento normal da porta.Este modo elimina os falsos alarmes, mantendo a protecção contra invasões não intencionais, essencial para portas de rolos e portas de garagem com painéis sobrepostos.
Detecção de precisão para a segurança anti-pincagem
Com 100 mm de espaçamento entre os feixes, a cortina de luz pode detectar objetos tão pequenos como 50 mm, garantindo que nenhum perigo potencial seja negligenciado.impedir que as portas se fechem com as mãos, membros ou pequenos objetos perto de portas automáticas industriais e portas de garagem.
Conformidade global em matéria de segurança
Certificado CE e em conformidade com as normas de segurança das máquinas EN 61496, o produto cumpre as normas internacionais de segurança, garantindo a fiabilidade e a conformidade para implantações globais,quer para portas de garagem comerciais quer para instalações industriais que operam através das fronteiras.
Operação de eficiência energética
Com um baixo consumo de energia (≤ 4 W), a cortina de luz reduz os custos operacionais a longo prazo e o impacto ambiental sem sacrificar o desempenho.Este projeto de poupança de energia é ideal para o funcionamento 24 horas por dia, 7 dias por semana de portas automáticas industriais e portas de garagem frequentemente usadas.
Instalação e integração sem esforço
Equipado com conectores masculinos M8 padrão de 5 polos e suportes de montagem ajustáveis, o produto simplifica a instalação em vários tipos de portas.e o sistema integra-se perfeitamente com a maioria dos painéis de controlo de portas, minimizando o tempo de instalação tanto para novas instalações como para adaptações.
Monitoramento intuitivo do estado do LED
Os indicadores LED no transmissor e no receptor fornecem um feedback claro em tempo real:
- Transmissor:Luz azul constante (funcionamento normal), luz vermelha intermitente (irregularidade de tensão: < 9V ou > 28V)
- Receptor:Luz vermelha constante (feixe bloqueado/intrusão detectada), luz azul constante (sem obstrução), luz azul intermitente (requer alinhamento após a ligação inicial)
Isto permite uma rápida resolução de problemas e garante que os operadores possam verificar facilmente o estado do sistema.
Aplicações primárias
Sistemas de portas automáticas industriais
- Portas de alta velocidade:Permite parar ou reverter instantaneamente as portas de fechamento rápido em fábricas, centros de distribuição e centros de logística, evitando o apertamento durante operações rápidas
- Portas de rolos:Protege contra a armadilha em armazéns, entradas traseiras de lojas e instalações industriais com uso frequente de portas
- Portas seccionais:Fornece monitorização de segurança para grandes portas industriais em fábricas e armazéns, cobrindo grandes aberturas com detecção fiável
- Portas de armazenamento a frio:Fornece um desempenho constante em ambientes de baixa temperatura e alta umidade, evitando o fechamento da porta para pessoal ou equipamento
- Portas de incêndio:Garantir fechamento automático seguro durante emergências sem colocar em perigo o pessoal próximo do caminho da porta
Sistemas de portas de garagem
- Portas de garagem comerciais:Oferece proteção antiprensagem para docas de carregamento, garagens de estacionamento e entradas comerciais com alto tráfego de veículos e pedestres
- Portas de garagem residenciais:Protege famílias, animais de estimação e propriedades, impedindo que a porta se feche para pessoas ou objetos nas entradas
Ambientes de portas especializados
- Instalações de transformação de alimentos:Resiste a processos de lavagem e à elevada umidade para portas automáticas nas zonas de produção
- Centros de armazenagem e logística:Protege o pessoal e o equipamento perto das portas dos sistemas de armazenamento e recuperação automatizados
- Fabricação de automóveis:Protecção dos trabalhadores perto das portas da linha de montagem automatizada e dos pontos de entrada/saída dos veículos
Especificações técnicas
| Tensão de funcionamento | DC12-24V ±10% |
| Corrente de trabalho | Transmissor < 65 mA @ DC12V; Receptor < 20 mA @ DC12V |
| Configuração de saída | Saída do relé NO/NC (configurável) |
| Classificação de protecção | IP67 (impulsivo ao pó e à água) |
| Material de habitação | Liga de alumínio |
| Distância de operação | 1-8 metros (transmissor para receptor) |
| Altura máxima de protecção | Até 1729 mm (dependendo do modelo) |
| Número de vigas | 8 ou 16 feixes (dependendo do modelo) |
| Espaçamento do feixe | 100 mm |
| Tempo de resposta | ≤ 20 ms |
| Temperatura de funcionamento | -20°C a +60°C (disponível um intervalo alargado) |
| Comprimento do cabo | Transmissor 8m; receptor 4m |
| Tipo de conector | Conector masculino M8 de 5 polos |
| Normas de segurança | CE, EN 61496 |
Instalação e configuração
A cortina de luz de segurança da série CL apresenta uma instalação fácil de usar adaptada às aplicações de portas:
- Opções de montagem flexíveis para instalação vertical em molduras de portas (compatíveis com portas automáticas industriais e portas de garagem)
- Processo de alinhamento simples guiado por indicadores LED, garantindo o posicionamento preciso do transmissor e do receptor
- Cabos codificados por cores para fiação directa dos sistemas de controlo de portas, com avisos claros para evitar danos (NO/NC não devem ligar-se aos terminais positivos da fonte de alimentação)
- Modos de saída NO/NC configuráveis através de procedimentos de configuração fáceis, adaptados a diferentes requisitos de controlo da porta
- Ativação do modo de bloqueio para cenários de abertura da porta, evitando falsos alarmes durante o fechamento normal da porta
Solução de problemas e manutenção
O sistema oferece capacidades de diagnóstico abrangentes para resolver problemas comuns relacionados com a porta:
- Luzes que piscam lentamente após a ligação: realinhar o transmissor e o receptor para um bom alinhamento do feixe
- Luz vermelha intermitente (transmissor): verificar a tensão da fonte de alimentação (certificar-se de que está entre 9V e 28V)
- Cortina de luz normal, mas sem ação anti-pincagem: inspecionar as conexões de fiação para erros
- Incapacidade de entrar no modo de bloqueio: garantir que não haja fugas de luz durante a descida da porta e que a porta ou obstrução atenda à distância mínima de bloqueio contínuo
A manutenção de rotina é simples:
- Limpe as lentes ópticas com um pano seco e macio para remover poeira ou detritos
- Verificar o alinhamento periodicamente, especialmente após a manutenção da porta
- Mantenha os cabos de ligação longe dos condutores de alta tensão ou de alta corrente para evitar interferências
- Evite dobrar ou torcer cabos e proteja o receptor da luz solar direta para evitar falsos gatilhos
Por que escolher a série JUTAI CL para a segurança das portas?
- Design específico da porta:Projetado para atender às necessidades de segurança únicas das portas automáticas industriais e portas de garagem, com dois modos para evitar falsos alarmes
- Durabilidade resistente:Proteção IP67 e caixa de liga de alumínio garantem a longevidade em ambientes de portas adversos, ao ar livre, empoeirados ou úmidos
- Conformidade global:Cumprir as normas internacionais de segurança, adequado para utilização mundial em ambientes comerciais e industriais
- Integração fácil:Compatível com a maioria dos sistemas de controlo de portas existentes, reduzindo o tempo de instalação e os custos
- Opções de personalização:9 modelos padrão mais versões especializadas de baixa temperatura para combinar qualquer tamanho de porta ou ambiente
- Apoio dedicado:Assistência técnica abrangente, incluindo orientações de instalação e solução de problemas para aplicações específicas de portas
Informações de encomenda
A cortina de luz de segurança da série CL está disponível em 9 modelos padrão, com opções para configurações de 8 feixes ou 16 feixes e comprimentos de 500 mm a 2500 mm.Para requisitos personalizados, como resistência a temperaturas extremas ou integração de portas especializadas, entre em contato com a nossa equipa de vendas com os detalhes da sua aplicação.
O pacote inclui
- Unidade de transmissão
- Unidade de recepção
- Aparelhos de montagem
- Cabos de ligação (transmissor: 8m; receptor: 4m)
- Manual do utilizador e guia de instalação
Informações de contacto
Para especificações do produto, preços, amostras ou consulta técnica, contacte:
Shenzhen JUTAI Comm Co., Ltd.
Telefone: 0755-2627585
Página web:https://www.accesssecuritysolution.com/
Proteja as suas portas automáticas industriais e portas de garagem com a cortina de luz de segurança à prova d'água IP67 da JUTAIgarantir a segurança e a conformidade para os próximos anos.
Histórias de sucesso dos clientes
1. Gigante de armazenamento a frio: Operação fiável a -25°C
"O sensor da JUTAI eliminou o tempo de inatividade na nossa instalação de armazenamento frigorífico. A classificação IP67 garantiu uma operação fiável mesmo a -25°C".
Michael Chen, gerente de armazém, fornecedor líder de logística de cadeia de frio
2Líder da Indústria Automóvel: Integração perfeita
"O recurso de modo duplo permitiu uma integração perfeita na nossa infra-estrutura existente.
Lisa Wang, engenheira de segurança, fabricante global de automóveis
3Plantas farmacêuticas: conformidade e eficiência
"Os sensores certificados CE da JUTAI cumpriram os nossos padrões de segurança, reduzindo os custos de manutenção em 30%".
David Li, director da fábrica da International Pharmaceutical Corporation
4. Armazém de comércio eletrónico: Operações sem acidentes
"Depois de instalar o sensor de 16 feixes da JUTAI, vimos uma redução de 100% nos incidentes relacionados com o transportador".
Sarah Zhang, Oficial de Segurança, Centro de Execução de Comércio Eletrônico
5- Fabricante de máquinas pesadas: segurança do operador melhorada
"O tempo de resposta rápido do sensor (≤ 20 ms) protegeu os trabalhadores de colisões de braços robóticos durante operações de alta velocidade".
John Wu, Gerente de Engenharia, Produtor de Equipamento Industrial
6Instalação de processamento de alimentos: higiênica e durável
"A caixa de alumínio IP67 resiste à água nas nossas linhas de processamento de alimentos, mantendo a precisão".
Emily Chen, Gerente de Garantia de Qualidade, Global Food & Beverage Company
7. Armazém automatizado: Segurança de navegação de veículos de alta velocidade
"O sensor do JUTAI melhorou a prevenção de colisões do AGV, reduzindo o tempo de inatividade em 25%".
Kevin Liu, Diretor de Logística, Fornecedor de Soluções de Armazenamento Automatizado
8Fornecedor de serviços de incêndio e segurança: conformidade de portas de incêndio
"O sensor garante que as portas de incêndio se fechem com segurança sem comprometer a segurança do pessoal durante os exercícios".
Jason Zhou, Chefe Técnico, Empresa de Sistemas de Proteção contra Incêndio.
