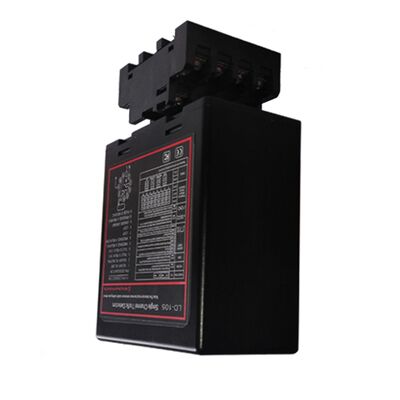

Detector de Loop Profissional Canal Único/Duplo Com 2 Anos de Garantia e Suporte Técnico

Lugar de origem	China
Marca	JUTAI
Certificação	CE
Número do modelo	LD-202
Documento	LD-200.202.pdf
Quantidade de ordem mínima	1
Preço	negotiable
Detalhes da embalagem	Caixa
Tempo de entrega	5 - 8 dias úteis
Termos de pagamento	T/T, L/C, D/A, D/P, Western Union, Paypal, MoneyGram, Alipay
Habilidade da fonte	1000 peças por mês

Contacte-me para amostras grátis e vales.

Whatsapp:0086 18588475571

Wechat: 0086 18588475571

Skype: sales10@aixton.com

Se você tem algum interesse, nós fornecemos a ajuda online de 24 horas.

Detalhes do produto

Requisitos de energia	12-24V	Faixa de rotação automática	20 a 2000.
Sensibilidade	16- Way Selectable/ Maior 0,010% Dl/ L/ Baixo 2,56%	Operação Temp	-40 ~ +70 ℃
Tempo de resposta	Ativar 10-90 ms/desactivar 10-90 ms	Especificação	13.68.65.2
Destacar	Detector de loop de canal único com garantia , Suporte técnico para detector de loop de canal duplo , Detector de loop profissional com 2 anos de garantia

Deixe um recado

Descrição de produto

Detector de Loop Profissional Canal Único/Duplo Com 2 Anos de Garantia e Suporte Técnico 0

Os detectores de circuito de canal único e duplo profissionais da JUTAI são soluções de detecção de veículos de nível industrial apoiadas por uma garantia de 2 anos e suporte técnico dedicado.Projetado para compatibilidade universal com carros, caminhões, motocicletas, empilhadeiras e outros tipos de veículos, estes detectores combinam sensibilidade ajustável, durabilidade robusta,O sistema de detecção de detecção de detecção de detecção de detecção de detecção de detecção, comerciais e de estacionamento com garantia pós-venda fiável para minimizar os riscos operacionais.

A nossa linha de produtos atende a diferentes necessidades de detecção, mantendo simultaneamente a compatibilidade universal dos veículos:

Detectores de circuito de canal único (LD100 AC / LD102 DC): Ideal para detecção de veículos em um único ponto, compatível com todos os tipos de veículos comuns para automação de portas, ativação de portas industriais e controlo de acesso básico.
Detectores de circuito de canal duplo (LD200 AC / LD202 DC): Equipado com sensores direcionais e monitorização de duas zonas, universalmente compatível com vários veículos para contagem de entrada/saída, análise do fluxo de tráfego e controlo de acesso de várias pistas.

Todos os detectores possuem sensibilidade ajustável e design anti-interferência.assegurar a identificação fiável de diferentes tamanhos de veículos sem falsos gatilhos, desde motocicletas compactas até elevadores elevadores de grandes dimensões e camiões pesados.

Características essenciais (desempenho profissional e suporte pós-venda fiável)

Sensibilidade ajustável para adaptação a vários veículos: Os modelos de canal único oferecem ajuste de sensibilidade de 16 níveis; os modelos de canal duplo fornecem ajuste independente de 8 níveis por canal. This precision allows the detector to adapt to the magnetic field changes of different vehicle sizes—effectively detecting lightweight motorcycles (low magnetic signature) and heavy trucks/forklifts (strong magnetic signature) alike.
Algoritmo universal de detecção de veículos: Lógica de detecção otimizada especificamente calibrada para carros, caminhões, motocicletas e empilhadeiras, minimizando detecções perdidas ou falsos gatilhos causados por diferentes pesos e tamanhos do veículo.
Sensores direcionais de dois canais (exclusivamente de dois canais): 3 modos de direcção configuráveis identificam com precisão a direcção de marcha de todos os tipos de veículos, apoiando a contagem de entrada/saída para estacionamentos de veículos mistos e pátios industriais.
Durabilidade industrial: Capela à prova de intempéries e poeira, com temperatura de funcionamento de -40°C a +70°C e tolerância a umidade não condensante de 95%, adequada para estacionamentos ao ar livre, oficinas industriais,e docas de carregamento em que se utilizam tipos de veículos mistos.
Projeto anti-interferência: freqüência selecionável de 4 passos (20 ¢ 80 kHz para canal único; 20 ¢ 100 kHz para canal duplo) elimina a conversação cruzada com circuitos adjacentes ou equipamentos industriais,garantir a detecção estável mesmo em ambientes complexos com múltiplos movimentos de veículos.
Fácil configuração e integração: controle de interruptor DIP para sensibilidade, modos operacionais (presença/pulso/direção) e frequência; botão de reinicialização manual para configuração rápida.e sistemas de controlo de acesso para cenários de veículos mistos.
Monitorização do estado em tempo realIndicadores LED para potência, estado de detecção e falhas de circuito (circuito curto/aberto), permitindo uma rápida solução de problemas para minimizar o tempo de inatividade em áreas de tráfego intenso de veículos mistos.

Resumo das especificações técnicas profissionais

Parâmetro	Canais únicos (LD100 / LD102)	Dual canal (LD200 / LD202)
Fornecimento de energia	100-240 V AC ou 12-24 V DC	100-240 V AC ou 12-24 V DC
Canais de detecção	1	2 Canais independentes
Veículos compatíveis	Automóveis, camiões, motocicletas, empilhadeiras, etc.	Automóveis, camiões, motocicletas, empilhadeiras, etc.
Ajuste da sensibilidade	16 níveis	8 níveis por canal
Seleção de frequência	4 passos (20 ¢ 80 kHz)	4 passos (20 ‰ 100 kHz)
Detecção de direcção	Não está disponível	Sim (3 modos, interruptor DIP configurável)
Temperatura de funcionamento	-40°C a +70°C	-40°C a +70°C
Tolerância à umidade	Até 95% RH (não condensante)	Até 95% RH (não condensante)
Saídas de relés	2 (Presença + Pulso/Falha)	2 (um por canal: COM + NO)
Tempo de resposta	10 ¢ 90 ms	10 ¢ 90 ms
Intervalo de indutividade do circuito	20 ‰ 2000 μH	20 ‰ 2000 μH por canal

Guia de instalação do circuito (Otimização da compatibilidade entre veículos)

Perímetro do circuito	Virações recomendadas do fio	Tipos de veículos adequados
3 ̊4 metros	6 voltas	Motos, automóveis compactos
4×6 metros	5 voltas	Automóveis, empilhadeiras
6 ̊10 metros	4 voltas	Camiões, empilhadeiras médias
10×20 metros	3 voltas	Caminhões pesados, empilhadeiras grandes
Mais de 20 metros	2 voltas	Camiões extrapesados, veículos industriais

Nota de instalação: Para cenários de veículos mistos, selecionar o perímetro do circuito com base no maior tipo de veículo; ajustar a sensibilidade através de interruptores DIP para garantir a detecção de veículos menores.Fios de circuito fechado com epoxi de fixação rápida para suportar o tráfego de camiões pesados e em empilhadeirasPara detecção de direcção de dois canais, instalar loops 1m separados ao longo do caminho de viagem.

Aplicações ideais (cenários de veículos mistos)

Casos de utilização de um único canal

Automatização de portões de oficina industrial (compatível com empilhadeiras e carros de funcionários)
Controlo de porta de barreira de estacionamento para veículos mistos (carros, motocicletas, caminhões pequenos)
Ativação da porta da doca de carga (em empilhadeiras, camiões de entrega)
Controle de acesso a complexos residenciais (vários veículos privados)

Casos de utilização de canal duplo

Contas de entrada/saída de parques industriais (carrinhas elevadoras, camiões, veículos do pessoal)
Análise do fluxo de tráfego do centro de logística (camiões de entrega, empilhadeiras)
Gestão bidirecional de estacionamentos comerciais (carros mistos, motocicletas, SUV)
Controle de acesso de veículos ao canteiro de obras (camiões pesados, veículos de construção, veículos do pessoal)

Por que escolher os detectores de circuito profissional JUTAI? (2 anos de garantia e suporte técnico

Garantia de 2 anos e apoio técnico dedicado: Apoiado por uma garantia de 2 anos do fabricante e por uma equipa técnica profissional, que fornece solução de problemas, orientação de configuração e serviço pós-venda atempados para garantir uma operação estável a longo prazo.
Compatibilidade universal dos veículos: Especificamente calibrado para automóveis, camiões, motocicletas, empilhadeiras e outros tipos de veículos, eliminando a necessidade de múltiplos modelos de detectores.
Precisão de sensibilidade ajustável: As definições de ajuste fino (16-nível para um único canal, 8-nível por canal para canal duplo) garantem a detecção fiável de veículos pequenos e grandes,Minimizar os falsos gatilhos em ambientes de tráfego misto.
Durabilidade industrial: Casas resistentes à intemperie e à poeira, com uma faixa de temperatura de funcionamento de -40°C a +70°C e uma tolerância à umidade não condensante de 95%, adequadas para cenários industriais e exteriores adversos.
Mais de 15 anos de experiência profissional: Especializada em tecnologia de detecção de veículos, com testes rigorosos para desempenho profissional e compatibilidade com diversos tipos de veículos.
Apoio à personalização OEM/ODM: Oferecer soluções personalizadas para os requisitos específicos do projecto, com a participação da equipa técnica no planeamento da personalização.

Escolhendo o modelo certo

EscolhaCanal únicoDetectores para detecção de veículos mistos em ponto único (por exemplo, portões de oficina, pequenos estacionamentos).
EscolhaDual canalDetectores para detecção de direção de veículos mistos, contagem de entradas/saídas ou controlo de acesso de várias pistas (por exemplo, parques industriais, centros logísticos).

Pedir agora.

Entre em contato conosco hoje para solicitar amostras gratuitas, obter cotações personalizadas ou consultar detalhes técnicos para o seu projeto de detecção de veículos.Os detectores profissionais de circuito de um e dois canais da JUTAI oferecem um desempenho fiável, compatibilidade universal do veículo e tranquilidade com uma garantia de 2 anos e suporte técnico dedicado.

Detector de Loop Profissional Canal Único/Duplo Com 2 Anos de Garantia e Suporte Técnico 1

Detector de Loop Profissional Canal Único/Duplo Com 2 Anos de Garantia e Suporte Técnico 2

Detector de Loop Profissional Canal Único/Duplo Com 2 Anos de Garantia e Suporte Técnico 3

Conexões

Indicadores e interruptores:

LED de potência (vermelho): ilumina para indicar "Power ON".
LED de detecção de CH1:
- Estabilizado: indica detecção do veículo.
- Clignamento lento: indica um curto-circuito de circuito ou torções insuficientes após o ciclo.
- Blinking rápido: indica um circuito aberto de loop ou torções excessivas após o loop.
LED de detecção de CH2:
- Estabilizado: indica detecção do veículo.
- Clignamento lento: indica um curto-circuito de circuito ou torções insuficientes após o ciclo.
- Blinking rápido: indica um circuito aberto de loop ou torções excessivas após o loop.

Selecção da sensibilidade:

O ajuste da sensibilidade e da frequência é facilitado através de uma configuração de interruptor de 7 vias e de 10 vias.
Os utilizadores podem escolher entre 8 definições de sensibilidade diferentes configurando as posições do interruptor de inclinação de acordo com as tabelas fornecidas.
Os interruptores de mergulho 6, 7 e 8 regem a sensibilidade do CH1, variando de 0,8 (menos sensível) a 0,015 (mais sensível).
Os interruptores 3, 4 e 5 controlam a sensibilidade do CH2, variando de 0,8 (menos sensível) a 0,015 (mais sensível).

3. Interruptor 1=S1 : Seleção da Função de Loop do Canal 1 (interruptor dip de 10 vias)

(1) ((Comutação 1) DIP 1 e DIP 2 Aumento especial de sensibilidade para ambos os reboques (ambos canais).

(2) ((Comutação 1=S1) D3, D4, D5 e (Comutação 2=S2) D1, D2 Funções especiais de configuração (Modo1, 2, 3 Detecção direcional. Modo 4, 5, 6 Modo normal, duas detecções de circuito são separadas)

(3) ((Interruptor 1=S1) D6 & D7 & D8 e (interruptor 2=S2) D3 & D4 & D5 Configuração de seleção de sensibilidade CH1 e CH2 (escolhas de oito níveis).

(4) ((Comutação 1=S1) D9 & D10 e (Comutação2=S2) D6, D7 Frequência de ajuste (20 K a 100 KHz).

* Botão de reinicialização: Por favor, note: O LD-200 deve ser reiniciado toda vez que uma alteração de configuração é feita nos interruptores de dip.

Precauções de instalação e solução de problemas:

As orientações relativas ao tamanho de corte da bobina e à inserção são as apresentadas no diagrama à direita.
Recomenda-se o uso de fios ferromagnéticos para a bobina de indução, com um comprimento total de até 500 metros.
O tamanho de corte da bobina deve ser um retângulo com um comprimento de 1,0 a 2,0 metros e uma largura de 0,8 a 1,2 metros, evitando o máximo possível ângulos retos nos cantos.
Descrição geral da instalação recomendada das voltas típicas básicas da bobina:

Ao instalar, mantenha a tomada do produto na direcção vertical

Aplicação

A série de detectores de circuito de veículos de dois canais JUTAI LD200/202, equipada com função de reconhecimento de direção, é ideal para inúmeros cenários de entrada e saída de um único canal.Quando integrado com o controlador de porta única JUTAI (modelo: AC-11), barreira de porta JUTAI (modelo: BR-110) e leitor de RFID de longo alcance JUTAI (modelo: PUHF-9), juntamente com bobinas de circuito resistentes a altas temperaturas (modelo: JTHT-11),constitui uma solução perfeita para sistemas de controlo de acesso de entrada/saída de um único canal.

O princípio de funcionamento é o seguinte:

Processo de entrada:
- Quando um carro entra na comunidade ou no estacionamento, as duas bobinas de circuito são pressionadas simultaneamente.
- O detector de circuito de canal duplo JUTAI (LD-200/202) activa o leitor UHF localizado na entrada.
- O leitor UHF lê o ID do cartão e o envia para o controlador (AC-11) através da saída de Wiegand.
- O controlador verifica a validade da identificação e emite um sinal de retransmissão para abrir a barreira do portão.
- O carro entra na comunidade ou no estacionamento, e quando passa o portão de barreira, o braço de barreira baixa automaticamente.
- O detector de circuito de canal único JUTAI (LD-100/102) garante a segurança e a funcionalidade anti-quebra-cabeça durante este processo.
Processo de saída:
- Quando um carro sai da comunidade ou do estacionamento, passa por um leitor UHF interno.
- O LD-200/LD-202 aciona o leitor UHF, que lê o cartão e envia o ID para o controlador.
- O controlador verifica a validade da identificação e emite um sinal de retransmissão para abrir a barreira do portão para que o carro saia.
- À medida que o carro passa pelo portão de barreira, o braço de barreira baixa automaticamente.
- O LD-100/102 fornece segurança e funcionalidade anti-quebra durante este processo.
Reconhecimento de direcção:
- A função de reconhecimento de direção do LD-200/LD-202 garante que o detector de circuito de dois canais não ative o sinal novamente quando o veículo passa por outro leitor UHF,registando assim apenas os registos de entrada ou saída no sistema.

O detector de circuito de canal duplo JUTAI LD-200/202 também pode funcionar como dois detectores de circuito de canal único independentes.onde existem uma barreira e um leitor de longo alcance tanto na entrada como na saída.

Nesta configuração, uma bobina de loop é usada para acionar o leitor e ler o cartão, enquanto a outra bobina de loop é dedicada à função anti-quebra da barreira.Utilizando o LD-200/202 como dois detectores de circuito independentesEsta configuração reduz alguns dos custos de hardware associados à utilização de detectores separados para cada função.

Esta funcionalidade é alcançada por via da activação do modo de trabalho independente do LD-200/202, permitindo-lhe operar eficazmente nesta capacidade dupla.
