Conexões

Indicadores e interruptores:

• LED de potência (vermelho): ilumina para indicar "Power ON".
• LED de detecção de CH1:
  • Estabilizado: indica detecção do veículo.
  • Clignamento lento: indica um curto-circuito de circuito ou torções insuficientes após o ciclo.
  • Blinking rápido: indica um circuito aberto de loop ou torções excessivas após o loop.
• LED de detecção de CH2:
  • Estabilizado: indica detecção do veículo.
  • Clignamento lento: indica um curto-circuito de circuito ou torções insuficientes após o ciclo.
  • Blinking rápido: indica um circuito aberto de loop ou torções excessivas após o loop.

Selecção da sensibilidade:

• O ajuste da sensibilidade e da frequência é facilitado através de uma configuração de interruptor de 7 vias e de 10 vias.
• Os utilizadores podem escolher entre 8 definições de sensibilidade diferentes configurando as posições do interruptor de inclinação de acordo com as tabelas fornecidas.
• Os interruptores de mergulho 6, 7 e 8 regem a sensibilidade do CH1, variando de 0,8 (menos sensível) a 0,015 (mais sensível).
• Os interruptores 3, 4 e 5 controlam a sensibilidade do CH2, variando de 0,8 (menos sensível) a 0,015 (mais sensível).

3. Interruptor 1=S1 : Seleção da Função de Loop do Canal 1 (interruptor dip de 10 vias)

(1) ((Comutação 1) DIP 1 e DIP 2 Aumento especial de sensibilidade para ambos os reboques (ambos canais).

(2) ((Comutação 1=S1) D3, D4, D5 e (Comutação 2=S2) D1, D2 Funções especiais de configuração (Modo1, 2, 3 Detecção direcional. Modo 4, 5, 6 Modo normal, duas detecções de circuito são separadas)

(3) ((Interruptor 1=S1) D6 & D7 & D8 e (interruptor 2=S2) D3 & D4 & D5 Configuração de seleção de sensibilidade CH1 e CH2 (escolhas de oito níveis).

(4) ((Comutação 1=S1) D9 & D10 e (Comutação2=S2) D6, D7 Frequência de ajuste (20 K a 100 KHz).

* Botão de reinicialização: Por favor, note: O LD-200 deve ser reiniciado toda vez que uma alteração de configuração é feita nos interruptores de dip.

Precauções de instalação e solução de problemas:

1. As orientações relativas ao tamanho de corte da bobina e à inserção são as apresentadas no diagrama à direita.
2. Recomenda-se o uso de fios ferromagnéticos para a bobina de indução, com um comprimento total de até 500 metros.
3. O tamanho de corte da bobina deve ser um retângulo com um comprimento de 1,0 a 2,0 metros e uma largura de 0,8 a 1,2 metros, evitando o máximo possível ângulos retos nos cantos.
4. Descrição geral da instalação recomendada das voltas típicas básicas da bobina:

Ao instalar, mantenha a tomada do produto na direcção vertical

Aplicação

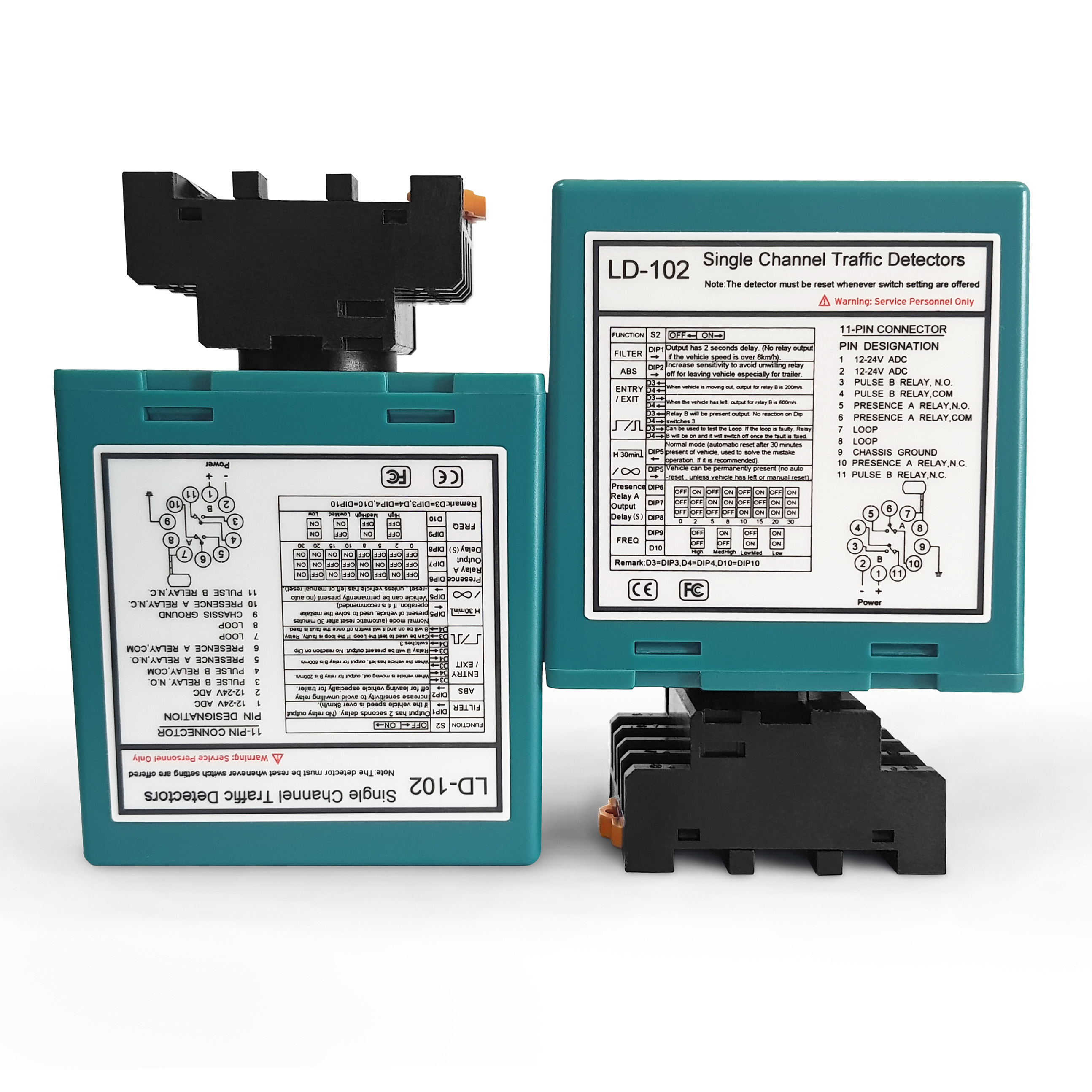

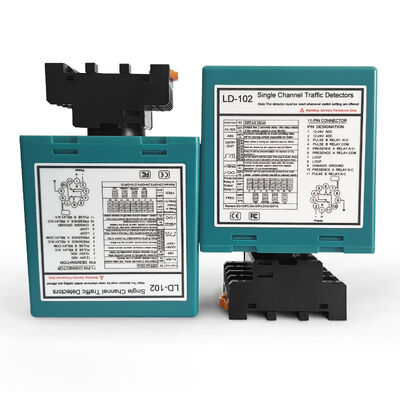

A série de detectores de circuito de veículos de dois canais JUTAI LD200/202, equipada com função de reconhecimento de direção, é ideal para inúmeros cenários de entrada e saída de um único canal.Quando integrado com o controlador de porta única JUTAI (modelo: AC-11), barreira de porta JUTAI (modelo: BR-110) e leitor de RFID de longo alcance JUTAI (modelo: PUHF-9), juntamente com bobinas de circuito resistentes a altas temperaturas (modelo: JTHT-11),constitui uma solução perfeita para sistemas de controlo de acesso de entrada/saída de um único canal.

O princípio de funcionamento é o seguinte:

1. Processo de entrada:

   • Quando um carro entra na comunidade ou no estacionamento, as duas bobinas de circuito são pressionadas simultaneamente.
   • O detector de circuito de canal duplo JUTAI (LD-200/202) activa o leitor UHF localizado na entrada.
   • O leitor UHF lê o ID do cartão e o envia para o controlador (AC-11) através da saída de Wiegand.
   • O controlador verifica a validade da identificação e emite um sinal de retransmissão para abrir a barreira do portão.
   • O carro entra na comunidade ou no estacionamento, e quando passa o portão de barreira, o braço de barreira baixa automaticamente.
   • O detector de circuito de canal único JUTAI (LD-100/102) garante a segurança e a funcionalidade anti-quebra-cabeça durante este processo.

2. Processo de saída:

   • Quando um carro sai da comunidade ou do estacionamento, passa por um leitor UHF interno.
   • O LD-200/LD-202 aciona o leitor UHF, que lê o cartão e envia o ID para o controlador.
   • O controlador verifica a validade da identificação e emite um sinal de retransmissão para abrir a barreira do portão para que o carro saia.
   • À medida que o carro passa pelo portão de barreira, o braço de barreira baixa automaticamente.
   • O LD-100/102 fornece segurança e funcionalidade anti-quebra durante este processo.

3. Reconhecimento de direcção:

   • A função de reconhecimento de direção do LD-200/LD-202 garante que o detector de circuito de dois canais não ative o sinal novamente quando o veículo passa por outro leitor UHF,registando assim apenas os registos de entrada ou saída no sistema.

O detector de circuito de canal duplo JUTAI LD-200/202 também pode funcionar como dois detectores de circuito de canal único independentes.onde existem uma barreira e um leitor de longo alcance tanto na entrada como na saída.

Nesta configuração, uma bobina de loop é usada para acionar o leitor e ler o cartão, enquanto a outra bobina de loop é dedicada à função anti-quebra da barreira.Utilizando o LD-200/202 como dois detectores de circuito independentesEsta configuração reduz alguns dos custos de hardware associados à utilização de detectores separados para cada função.

Esta funcionalidade é alcançada por via da activação do modo de trabalho independente do LD-200/202, permitindo-lhe operar eficazmente nesta capacidade dupla.
