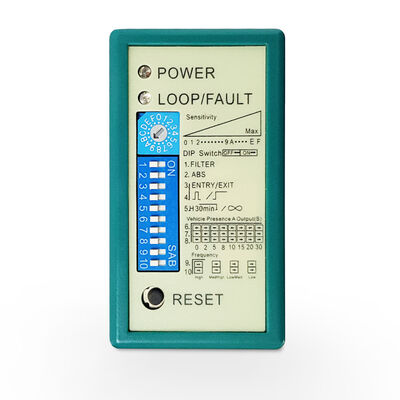

Sensor de loop de canal duplo único AC DC Power para porta industrial e controle de acesso

Os sensores de circuito de canal único e duplo JUTAI são soluções de detecção de nível industrial otimizadas para sistemas industriais de automação de portas e controlo de acesso,de potência de entrada AC (100-240V) e DC (12-24V)Construídos com uma fiabilidade robusta e uma configuração flexível, eles oferecem presença precisa do veículo e detecção de pulso para agilizar a eficiência do fluxo de trabalho e melhorar a segurança.

A nossa gama de produtos atende a diversas necessidades industriais e de controlo de acesso:

• Canais únicos (LD100 AC / LD102 DC):Ideal para ativação básica de portas industriais e controlo de acesso de um único ponto, com foco na detecção fiável de presença/pulso.
• Dual canal (LD200 AC / LD202 DC):Equipado com sensores direcionais e monitorização de duas zonas, perfeito para gestão de acesso de entrada/saída e operações coordenadas de portas industriais.

Todos os sensores detectam sem problemas carros, caminhões, empilhadeiras e motocicletas, mantendo um desempenho estável em ambientes industriais adversos e pontos de acesso ao ar livre.

• Flexibilidade de potência dupla:Suporta AC 100-240V (instalações industriais permanentes) e DC 12-24V (configurações de energia móvel/de reserva), adaptando-se a diversas condições de alimentação.
• Sensibilidade ajustável:Os modelos de canal único oferecem ajuste de sensibilidade de 16 níveis; as variantes de canal duplo fornecem ajuste independente de 8 níveis por canal, minimizando falsos gatilhos de detritos metálicos ou equipamentos adjacentes.
• Modos de funcionamento configuráveis:Modo de presença (manter as portas industriais abertas durante a passagem do veículo), modo de pulso (iniciar a ativação da porta de uma só vez) e reinicialização automática (evitar um mau funcionamento);Dual Channel adiciona 3 modos de detecção direcional para a lógica de entrada/saída de acesso.
• Durabilidade industrial:Área à prova de intempéries, à prova de poeira, faixa de temperatura operacional de -40°C~+70°C e 95% de tolerância à umidade não condensante - resistente a vibrações industriais, poeira e condições climáticas extremas.
• Monitorização do estado em tempo real:Indicadores LED para potência, estado de detecção e falhas de circuito (curto/aberto), permitindo uma rápida solução de problemas no local para reduzir o tempo de inatividade industrial.
• Integração contínua de controlo de acesso:As saídas duplas de relé (por canal para modelos Dual Channel) se conectam a controladores de portas industriais, painéis de controle de acesso e sistemas de segurança - sem necessidade de programação complexa.
• Projeto anti-interferência:A frequência selecionável de 4 passos (20-80 kHz para canal único; 20-100 kHz para canal duplo) evita a conversa cruzada com máquinas industriais ou circuitos de detecção adjacentes.

• Casos de utilização de um único canal:Ativação de portas de rolos industriais/portas de alta velocidade, automação de portas de acesso ao armazém, detecção de entrada de empilhadeira, controlo de portas de doca de carregamento, simples detecção de presença do ponto de acesso.
• Casos de utilização de canal duplo:Gerenciamento de acesso industrial de entrada/saída, operação coordenada de duas portas, controlo de acesso com lógica direcional (apenas entrada/apenas saída), acesso de portagem para veículos industriais,Controlo de acesso de várias pistas em fábricas/parques logísticos.

• Mais de 15 anos de experiência em tecnologia de detecção de veículos de nível industrial, adaptada a portas industriais e fluxos de trabalho de controlo de acesso.
• Opções de alimentação dupla (AC/DC) para implantação flexível em fábricas, armazéns e pontos de acesso ao ar livre.
• Testes rigorosos de qualidade para garantir a resistência a vibrações industriais, poeira e temperaturas extremas.
• Apoio à personalização OEM/ODM + flexibilidade de encomenda padrão, adaptando-se aos requisitos específicos do projeto.
• Garantia de 2 anos + suporte técnico 24 horas por dia, 7 dias por semana para integração perfeita e fiabilidade a longo prazo.

• EscolhaCanal únicoSensores para a activação básica de portas industriais e controlo de acesso em ponto único.
• EscolhaDual canalSensores para gestão de acesso direcional, detecção de duas zonas ou sistemas de portas industriais coordenados.

• LED de potência (vermelho):Ilumina para indicar "ACTIVADO".
• LED de detecção de CH1:
  • Estabilizado: indica detecção do veículo.
  • Clignamento lento: indica um curto-circuito de circuito ou torções insuficientes após o ciclo.
  • Blinking rápido: indica um circuito aberto de loop ou torções excessivas após o loop.
• LED de detecção de CH2:
  • Estabilizado: indica detecção do veículo.
  • Clignamento lento: indica um curto-circuito de circuito ou torções insuficientes após o ciclo.
  • Blinking rápido: indica um circuito aberto de loop ou torções excessivas após o loop.

O ajuste da sensibilidade e da frequência é facilitado através de uma configuração de interruptor de 7 vias e de 10 vias.Os utilizadores podem escolher entre 8 definições de sensibilidade diferentes, configurando as posições do interruptor de penetração de acordo com as tabelas fornecidas.

• Os interruptores de mergulho 6, 7 e 8 regem a sensibilidade do CH1, variando de 0,8 (menos sensível) a 0,015 (mais sensível).
• Os interruptores 3, 4 e 5 controlam a sensibilidade do CH2, variando de 0,8 (menos sensível) a 0,015 (mais sensível).

(1) DIP 1 e DIP 2:Aumento especial de sensibilidade para ambos os reboques (ambos canais).

(2) D3, D4, D5 e Switch 2=S2 D1, D2:Configuração de Funções Especiais (Modo 1, 2, 3 Detecção Direccional, Modo 4, 5, 6 Modo normal, dois circuitos de detecção são separados).

(3) D6 & D7 & D8 e Switch 2=S2 D3 & D4 & D5:Definição da seleção da sensibilidade CH1 e CH2 (escolhas de oito níveis).

(4) D9 e D10 e Switch2=S2 D6, D7:Frequência de ajuste (20 K a 100 KHz).

• Os padrões de corte da bobina e de inserção são os indicados no diagrama à direita.
• Recomenda-se o uso de fios ferromagnéticos para a bobina de indução, com um comprimento total de até 500 metros.
• O tamanho de corte da bobina deve ser um retângulo com um comprimento de 1,0 a 2,0 metros e uma largura de 0,8 a 1,2 metros, evitando o máximo possível ângulos retos nos cantos.

A série de detectores de circuito de veículos de dois canais JUTAI LD200/202, equipada com função de reconhecimento de direção, é ideal para inúmeros cenários de entrada e saída de um único canal.Quando integrado com o controlador de porta única JUTAI (modelo: AC-11), barreira de porta JUTAI (modelo: BR-110) e leitor de RFID de longo alcance JUTAI (modelo: PUHF-9), juntamente com bobinas de circuito de resistência a altas temperaturas (modelo: JTHT-11),constitui uma solução perfeita para sistemas de controlo de acesso de entrada/saída de um único canal.

O detector de circuito de canal duplo JUTAI LD-200/202 também pode funcionar como dois detectores de circuito de canal único independentes.onde existem uma barreira e um leitor de longo alcance tanto na entrada como na saída.

Nesta configuração, uma bobina de loop é usada para acionar o leitor e ler o cartão, enquanto a outra bobina de loop é dedicada à função anti-quebra da barreira.Utilizando o LD-200/202 como dois detectores de circuito independentesEsta configuração reduz alguns dos custos de hardware associados à utilização de detectores separados para cada função.

Esta funcionalidade é alcançada por via da activação do modo de trabalho independente do LD-200/202, permitindo-lhe operar eficazmente nesta capacidade dupla.
