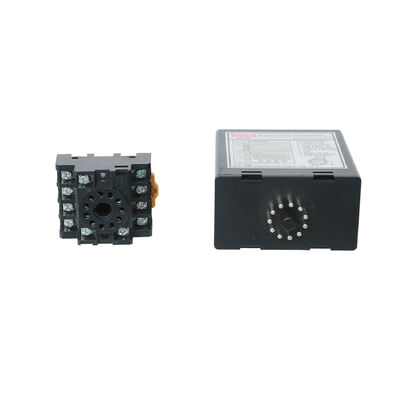

Detector de Loop Modelos de canal único e duplo para detecção de pulsos de presença do veículo

  • Loop Detector Single And Dual Channel Models For Vehicle Presence Pulse Detection
  • Loop Detector Single And Dual Channel Models For Vehicle Presence Pulse Detection
Lugar de origem China
Marca JUTAI
Certificação CE
Número do modelo LD-202
Documento LD-200.202.pdf
Quantidade de ordem mínima 1
Preço negotiable
Detalhes da embalagem Caixa
Tempo de entrega 5 - 8 dias úteis
Termos de pagamento T/T, L/C, D/A, D/P, Western Union, Paypal, MoneyGram, Alipay
Habilidade da fonte 1000 peças por mês

Contacte-me para amostras grátis e vales.

Whatsapp:0086 18588475571

Wechat: 0086 18588475571

Skype: sales10@aixton.com

Se você tem algum interesse, nós fornecemos a ajuda online de 24 horas.

x
Detalhes do produto
Requisitos de energia 12-24V Faixa de rotação automática 20 a 2000.
Sensibilidade 16- Way Selectable/ Maior 0,010% Dl/ L/ Baixo 2,56% Operação Temp -40 ~ +70 ℃
Tempo de resposta Ativar 10-90 ms/desactivar 10-90 ms Especificação 13.6*8.6*5.2
Destacar

Detector de circuito de canal único

,

detector de circuito de dois canais

,

detector de pulso de presença do veículo
Deixe um recado
Descrição de produto

Detector de Loop Modelos de canal único e duplo para detecção de pulsos de presença do veículo 0

Detectores de Loop de Canal Único e Duplo para Detecção de Pulso de Presença de Veículos

Os detectores de loop de canal único e duplo JUTAI são soluções de nível profissional projetadas para detecção precisa de presença de veículos e detecção de pulso, ideais para controle de acesso, automação de portões e cenários de gerenciamento de tráfego. Com qualidade de construção de nível industrial e configuração flexível, esses detectores se adaptam perfeitamente a instalações internas/externas, ao mesmo tempo em que suportam a integração perfeita com controladores de portão, contadores de tráfego e sistemas de acesso.
Nossa linha de produtos abrange duas séries principais para atender a diversas necessidades:
  • Canal Único (LD100 AC / LD102 DC): Especializado para detecção básica de presença de veículos e ações acionadas por pulso, perfeito para automação simples de portões e portas industriais.
  • Canal Duplo (LD200 AC / LD202 DC): Equipado com recursos avançados de detecção direcional e contagem de tráfego, projetado para gerenciamento de entrada/saída, praças de pedágio e monitoramento de zona dupla.
Todos os detectores garantem a identificação confiável de carros, caminhões, motocicletas, empilhadeiras e outros veículos, oferecendo desempenho consistente em condições ambientais adversas.

Principais Recursos (Otimização de Detecção de Presença e Pulso)

  • Sensibilidade Ajustável para Precisão: Os modelos de canal único oferecem ajuste de sensibilidade de 16 níveis; as variantes de canal duplo fornecem ajuste independente de 8 níveis por canal, minimizando efetivamente falsos disparos e adaptando-se a veículos de todos os tamanhos.
  • Operação Multi-Modo: Suporta monitoramento de presença (rastreamento contínuo de veículos), saída de pulso (ações de disparo único) e funções de reinicialização automática (todos os modelos); os detectores de canal duplo adicionam 3 modos de detecção de direção configuráveis para análise de fluxo de tráfego.
  • Status em Tempo Real e Alertas de Falha: Os indicadores LED exibem claramente energia, status de detecção e falhas de loop (curto/circuito aberto), permitindo a solução de problemas rápida e reduzindo o tempo de inatividade operacional.
  • Durabilidade de Nível Industrial: Carcaça à prova de intempéries, ampla faixa de temperatura de operação (-40°C a +70°C) e tolerância de umidade de 95% sem condensação garantem estabilidade em estacionamentos externos, oficinas industriais e áreas de alto tráfego.
  • Integração e Configuração Sem Complicações: O botão de reinicialização manual confirma as alterações de configuração instantaneamente; compatível com equipamentos de automação padrão, sem necessidade de programação complexa para implantação.
  • Design Anti-Interferência: Frequência selecionável de 4 etapas (20–80 kHz para Canal Único; 20–100 kHz para Canal Duplo) elimina a diafonia com loops adjacentes ou dispositivos eletrônicos em ambientes densos.

Resumo das Especificações Técnicas

Parâmetro Canal Único (LD100 / LD102) Canal Duplo (LD200 / LD202)
Fonte de Alimentação 100–240V AC ou 12–24V DC 100–240V AC ou 12–24V DC
Canais de Detecção 1 2 Canais Independentes
Ajuste de Sensibilidade 16 níveis 8 níveis por canal
Seleção de Frequência 4 etapas (20–80 kHz) 4 etapas (20–100 kHz)
Saídas de Relé 2 (Presença + Pulso/Falha) 2 (Um por canal: COM + NO)
Detecção de Direção Não Disponível Sim (Configurável via chaves DIP)
Tempo de Resposta 10–90 ms 10–90 ms
Temperatura de Operação -40°C a +70°C -40°C a +70°C
Indicadores LED de Energia + LED de Detecção LED de Energia + LEDs de Detecção CH1/CH2
Tolerância de Umidade Até 95% UR (sem condensação) Até 95% UR (sem condensação)

Guia de Instalação do Loop (Otimização de Detecção de Presença/Pulso)

Perímetro do Loop Voltas de Fio Recomendadas
3–4 metros 6 voltas
4–6 metros 5 voltas
6–10 metros 4 voltas
10–20 metros 3 voltas
Mais de 20 metros 2 voltas

Aplicações Ideais (Foco na Detecção de Presença e Pulso)

  • Casos de Uso de Canal Único: Operação de portão de barreira automática, ativação de porta de rolo industrial, detecção de entrada de empilhadeira de armazém, automação de portão de barreira de segurança, sinalização básica de presença de veículos para pontos de acesso.
  • Casos de Uso de Canal Duplo: Sistemas de contagem de entrada/saída de estacionamento, monitoramento de fluxo de tráfego e análise direcional, classificação de veículos em cabines de pedágio, controle de acesso de faixa dupla, gerenciamento de docas de carregamento, coordenação de tráfego industrial.

Por que escolher os Detectores de Loop JUTAI para Detecção de Presença e Pulso?

  • Mais de 15 anos de experiência especializada em tecnologia de detecção de veículos, com foco em confiabilidade de detecção de presença e pulso.
  • Gama abrangente de produtos, desde soluções básicas de canal único até sistemas avançados de canal duplo para cenários complexos.
  • Rigoroso controle de qualidade e testes completos antes do envio para garantir o desempenho a longo prazo em ambientes de alta demanda.
  • Suporte para personalização OEM/ODM e pedidos padrão, adaptados aos requisitos específicos do projeto.
  • Todos os produtos são cobertos por uma garantia de 2 anos e suporte técnico dedicado para implantação perfeita.

Seleção do Modelo Certo

  • Escolha Canal Único detectores para detecção direta de presença de veículos e automação acionada por pulso (por exemplo, abertura/fechamento de portão).
  • Escolha Canal Duplo detectores para julgamento direcional, contagem de tráfego ou detecção de presença/pulso de zona dupla (por exemplo, gerenciamento de entrada/saída).

Peça Agora – Melhore o Desempenho de Detecção de Presença e Pulso do Seu Veículo

Entre em contato conosco hoje para discutir suas necessidades específicas de detecção de presença/pulso, solicitar amostras grátis ou obter uma cotação competitiva para pedidos em massa. Os detectores de loop de canal único e duplo da JUTAI são projetados para oferecer desempenho preciso e confiável para seus projetos de controle de acesso, automação de portões e gerenciamento de tráfego.

Detector de Loop Modelos de canal único e duplo para detecção de pulsos de presença do veículo 1

Detector de Loop Modelos de canal único e duplo para detecção de pulsos de presença do veículo 2

Detector de Loop Modelos de canal único e duplo para detecção de pulsos de presença do veículo 3


Conexões


Detector de Loop Modelos de canal único e duplo para detecção de pulsos de presença do veículo 4




Indicadores e Interruptores:

  • LED de Energia (VERMELHO): Ilumina para indicar "Energia LIGADA."
  • LED de Detecção CH1:
    • Aceso Fixo: Indica detecção de veículo.
    • Piscando Lentamente: Indica um curto-circuito no loop ou torções insuficientes após o loop.
    • Piscando Rapidamente: Indica um circuito aberto no loop ou torções excessivas após o loop.
  • LED de Detecção CH2:
    • Aceso Fixo: Indica detecção de veículo.
    • Piscando Lentamente: Indica um curto-circuito no loop ou torções insuficientes após o loop.
    • Piscando Rapidamente: Indica um circuito aberto no loop ou torções excessivas após o loop.

Seleção de Sensibilidade:

  • O ajuste de sensibilidade e frequência é facilitado por meio de um interruptor dip de 7 vias e configurações de interruptor dip de 10 vias.
  • Os usuários podem escolher entre 8 configurações de sensibilidade diferentes configurando as posições do interruptor dip de acordo com as tabelas fornecidas.
  • Os interruptores dip 6, 7 e 8 controlam a sensibilidade CH1, variando de 0,8 (menos sensível) a 0,015 (mais sensível).
  • Os interruptores dip 3, 4 e 5 controlam a sensibilidade CH2, variando de 0,8 (menos sensível) a 0,015 (mais sensível).


Detector de Loop Modelos de canal único e duplo para detecção de pulsos de presença do veículo 5




3. Interruptor 1=S1 : Seleção da Função do Loop do Canal 1 (interruptor dip de 10 vias)


(1)(Interruptor 1) DIP 1 e DIP 2 Aumento de Sensibilidade Especial Para Ambos os Reboques (Ambos os Canais).


Detector de Loop Modelos de canal único e duplo para detecção de pulsos de presença do veículo 6


(2)(Interruptor 1=S1) D3, D4, D5 e (Interruptor 2=S2) D1, D2 Definindo Funções Especiais (Modo 1, 2, 3 Detecção de Direção. Modo 4, 5, 6 Modo normal, duas detecções de loop são separadas)


Detector de Loop Modelos de canal único e duplo para detecção de pulsos de presença do veículo 7



(3)(Interruptor 1=S1) D6 e D7 e D8 e (Interruptor 2=S2) D3 e D4 e D5 Selecionando a Sensibilidade CH1 e CH2 (Oito Níveis de Escolhas).


Detector de Loop Modelos de canal único e duplo para detecção de pulsos de presença do veículo 8


(4)(Interruptor 1=S1) D9 e D10 e (Interruptor 2=S2) D6, D7 Selecionando a Frequência (20 K a 100 KHz).


Detector de Loop Modelos de canal único e duplo para detecção de pulsos de presença do veículo 9
* Botão de Reinicialização: Observação: O LD-200 deve ser reiniciado toda vez que uma alteração de configuração for feita nos interruptores Dip.


Precauções de Instalação e Solução de Problemas:

  1. O Tamanho de Corte da Bobina e as Diretrizes de Embutimento são conforme mostrado no diagrama à direita.
  2. Recomenda-se o uso de fios ferromagnéticos para a bobina de indução, com um comprimento total de até 500 metros.
  3. O tamanho de corte da bobina deve ser um retângulo com um comprimento de 1,0 a 2,0 metros e uma largura de 0,8 a 1,2 metros, evitando ângulos retos nos cantos o máximo possível.
  4. Visão geral da instalação recomendada de voltas de bobina típicas básicas:
Detector de Loop Modelos de canal único e duplo para detecção de pulsos de presença do veículo 10


Durante a instalação, mantenha o plugue e o soquete do produto na direção vertical


Detector de Loop Modelos de canal único e duplo para detecção de pulsos de presença do veículo 11


Aplicação


A série de detectores de loop de veículo de canal duplo JUTAI LD200/202, equipada com função de reconhecimento de direção, é ideal para inúmeros cenários de entrada e saída de canal único. Quando integrado com o controlador de uma porta JUTAI (Modelo: AC-11), barreira de portão JUTAI (Modelo: BR-110) e leitor RFID de longo alcance JUTAI (Modelo: PUHF-9), juntamente com bobinas de loop de resistência a altas temperaturas (Modelo: JTHT-11), ele forma uma solução perfeita para sistemas de controle de acesso de entrada/saída de canal único.


Detector de Loop Modelos de canal único e duplo para detecção de pulsos de presença do veículo 12

O princípio de funcionamento é o seguinte:

  1. Processo de Entrada:

    • Quando um carro entra na comunidade ou estacionamento, as duas bobinas de loop são pressionadas simultaneamente.
    • O Detector de Loop de Canal Duplo JUTAI (LD-200/202) aciona o leitor UHF localizado na entrada.
    • O leitor UHF lê o ID do cartão e o envia para o controlador (AC-11) via saída Wiegand.
    • O controlador verifica a validade do ID e emite um sinal de relé para abrir a barreira do portão.
    • O carro entra na comunidade ou estacionamento e, ao passar pela barreira do portão, o braço da barreira abaixa automaticamente.
    • O Detector de Loop de Canal Único JUTAI (LD-100/102) garante segurança e funcionalidade anti-esmagamento durante este processo.

  2. Processo de Saída:

    • Quando um carro sai da comunidade ou estacionamento, ele passa por um leitor UHF interno.
    • O LD-200/LD-202 aciona o leitor UHF, que lê o cartão e envia o ID para o controlador.
    • O controlador verifica a validade do ID e emite um sinal de relé para abrir a barreira do portão para o carro sair.
    • À medida que o carro passa pela barreira do portão, o braço da barreira abaixa automaticamente.
    • O LD-100/102 fornece segurança e funcionalidade anti-esmagamento durante este processo.

  3. Reconhecimento de Direção:

    • A Função de Reconhecimento de Direção do LD-200/LD-202 garante que o detector de loop de canais duplos não acione o sinal novamente quando o carro passar por outro leitor UHF, registrando assim apenas os registros de entrada ou saída no sistema.
Detector de Loop Modelos de canal único e duplo para detecção de pulsos de presença do veículo 13



O Detector de Loop de Canal Duplo JUTAI LD-200/202 também pode funcionar como dois detectores de loop de canal único independentes. Esta configuração é adequada para estacionamentos padrão de entrada e saída, onde há uma barreira e um leitor de longo alcance na entrada e na saída.

Nesta configuração, uma bobina de loop é usada para acionar o leitor e ler o cartão, enquanto a outra bobina de loop é dedicada à função anti-esmagamento da barreira. Ao utilizar o LD-200/202 como dois detectores de loop independentes, há um potencial benefício de economia de custos do ponto de vista econômico. Esta configuração reduz alguns dos custos de hardware associados ao uso de detectores separados para cada função.

Esta funcionalidade é alcançada ao habilitar o recurso Modo de Trabalho Independente do LD-200/202, permitindo que ele opere efetivamente nesta capacidade dupla.


Detector de Loop Modelos de canal único e duplo para detecção de pulsos de presença do veículo 14


Detector de Loop Modelos de canal único e duplo para detecção de pulsos de presença do veículo 15Detector de Loop Modelos de canal único e duplo para detecção de pulsos de presença do veículo 16
