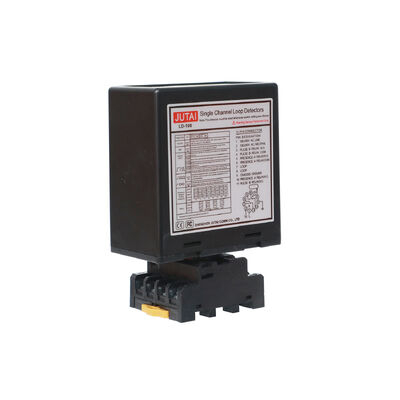

Detector de Loop de Veículo de Canal Duplo Único Sensibilidade Ajustável Para Sistema de Tráfego de Portão de Estacionamento

  • Single Dual Channel Vehicle Loop Detector Adjustable Sensitivity For Parking Gate Traffic System
  • Single Dual Channel Vehicle Loop Detector Adjustable Sensitivity For Parking Gate Traffic System
Lugar de origem China
Marca JUTAI
Certificação CE
Número do modelo LD-202
Documento LD-200.202.pdf
Quantidade de ordem mínima 1
Preço negotiable
Detalhes da embalagem Caixa
Tempo de entrega 5 - 8 dias úteis
Termos de pagamento T/T,L/C,D/A,D/P,Western Union,Paypal,,Alipay
Habilidade da fonte 1000 peças por mês
Detalhes do produto
Requisitos de energia 12-24V Faixa de rotação automática 20 a 2000.
Sensibilidade 16- Way Selectable/ Maior 0,010% Dl/ L/ Baixo 2,56% Operação Temp -40 ~ +70 ℃
Tempo de resposta Ativar 10-90 ms/desactivar 10-90 ms Especificação 13.6*8.6*5.2
Destacar

detector de loop de canal único sensibilidade ajustável

,

Detector de duplo canal do laço do veículo

,

detector de loop de tráfego de portão de estacionamento
Deixe um recado
Descrição de produto
Detector de circuito de veículos de canal único e duplo: sensibilidade ajustável para portões de estacionamento e sistemas de tráfego
JUTAI Vehicle Loop Detector Product Overview
Visão geral do produto

Os detectores de circuito do veículo de canal único/dual JUTAI apresentam sensibilidade ajustável, fiabilidade industrial,e integração perfeita adaptada à automação dos portões de estacionamento e à gestão do sistema de tráfego.

A nossa linha de produtos abrange:

  • Canais únicos (LD100 AC/LD102 DC):Detecção básica de presença/pulso para portas/portas industriais
  • Dual canal (LD200 AC/LD202 DC):Sensores direcionais avançados + contagem de tráfego para sistemas de entrada/saída

Todos os modelos oferecem detecção precisa de carros, caminhões, motocicletas e empilhadeiras, com desempenho robusto para instalações internas / externas.

Características fundamentais
  • Sensibilidade ajustável de precisão:Os modelos de canal único oferecem ajuste de sensibilidade de 16 níveis; os modelos de canal duplo fornecem sensibilidade independente de 8 níveis por canal
  • Modos de funcionamento configuráveis:Suporta modos de presença, pulso e reinicialização automática; variantes de canal duplo adicionam 3 modos especializados de detecção de direção
  • Monitorização do estado em tempo real:Indicadores LED para potência, estado de detecção e alertas de falha permitem uma rápida solução de problemas
  • Durabilidade industrial:Área resistente às intempéries e amplo intervalo de temperatura de funcionamento (-40°C a +70°C)
  • Fácil integração e configuração:Botão de reinicialização manual para alterações de configuração, compatível com os controladores de porta de estacionamento padrão
  • Projeto anti-interferência:Frequência selecionável de 4 passos evita conversas cruzadas com loops adjacentes
Especificações técnicas
Parâmetro Canais únicos (LD100 / LD102) Dual canal (LD200 / LD202)
Fornecimento de energia 100-240 V AC ou 12-24 V DC 100-240 V AC ou 12-24 V DC
Canais de detecção 1 2 Canais independentes
Ajuste da sensibilidade 16 níveis 8 níveis por canal
Seleção de frequência 4 passos (20-80 kHz) 4 passos (20-100 kHz)
Saídas de relés 2 (Presença + Pulso/Falha) 2 (um por canal: COM + NO)
Detecção de direcção Não está disponível Sim (configurável através de interruptores DIP)
Tempo de resposta 10 a 90 ms 10 a 90 ms
Temperatura de funcionamento -40°C a +70°C -40°C a +70°C
Indicadores LED de potência + LED de detecção LED de potência + LED de detecção CH1/CH2
Tolerância à umidade Até 95% RH (não condensante) Até 95% RH (não condensante)
Guia de Instalação do Loop
Perímetro do circuito Virações recomendadas do fio
3 a 4 metros. 6 voltas
De 4 a 6 metros 5 voltas
6 a 10 metros 4 voltas
10-20 metros 3 voltas
Mais de 20 metros 2 voltas
Aplicações ideais
  • Casos de utilização de um único canal:Automatização de portas de estacionamento, ativação de portas de rolos industriais, detecção de empilhadeiras de armazém, controlo de portas de segurança
  • Casos de utilização de canal duplo:Sistemas de contagem de entrada/saída das portas de estacionamento, monitorização do fluxo do sistema de tráfego, classificação dos veículos nas cabinas de pedágio, gestão das portas de estacionamento de duas pistas
Por que escolher os detectores JUTAI?
  • Mais de 15 anos de especialização em tecnologia de detecção de veículos
  • Uma gama completa de produtos, de soluções básicas a avançadas
  • Controlo rigoroso da qualidade e testes completos antes da expedição
  • Sensibilidade ajustável adaptada às necessidades do portão de estacionamento e do sistema de tráfego
  • Todos os produtos são garantidos por dois anos de garantia e apoio técnico especializado
Escolhendo o modelo certo
  • EscolhaCanal únicodetectores para automação de portões de estacionamento, controlo de acesso de faixa única ou detecção básica da presença de veículos
  • EscolhaDual canalDetectores para contagem do sistema de tráfego, gestão da entrada/saída das portas de estacionamento, detecção direcional ou cenários de detecção de duas pistas
Imagens do produto
JUTAI Loop Detector Front View JUTAI Loop Detector Side View JUTAI Loop Detector Installation Example
Conexões e indicadores
Double Channel Car Parking Management Inductive Loop Detector Connections
Indicadores e interruptores
  • LED de potência (vermelho):Ilumina para indicar "ACTIVADO"
  • LED de detecção de CH1:
    • Estacionário ligado: detecção de veículo
    • Desligamento lento: curto-circuito de circuito ou torções insuficientes
    • Blinking rápido: circuito aberto de circuito ou torções excessivas
  • LED de detecção de CH2:
    • Estacionário ligado: detecção de veículo
    • Desligamento lento: curto-circuito de circuito ou torções insuficientes
    • Blinking rápido: circuito aberto de circuito ou torções excessivas
Seleção da sensibilidade

O ajuste de sensibilidade e frequência é facilitado por meio de configurações de interruptor de 7 vias e 10 vias.

Double Channel Loop Detector Dip Switch Settings Channel 1 Loop Function Selection Special Functions Mode Settings CH1 and CH2 Sensitivity Selection Frequency Selection Settings
Nota do botão de redefinição:O LD-200 deve ser redefinido sempre que se efetua uma alteração de configuração nos interruptores de penetração.
Precauções de instalação
  • Usar fios ferromagnéticos para a bobina de indução, com comprimento total de até 500 metros
  • Dimensões de corte da bobina devem ser retangulares: comprimento 1,0-2,0m, largura 0,8-1,2m
  • Evite ângulos retos em cantos tanto quanto possível
Recommended Installation Overview of Basic Typical Coil Turns Proper Installation Orientation for Product Plug and Socket
Aplicação e princípio de funcionamento
JUTAI Complete Access Control System Solution
Processo de entrada
1.O carro entra e pressiona duas bobinas de loop simultaneamente
2.Loop Detector aciona o leitor UHF na entrada
3.Leitor UHF lê ID do cartão e envia para o controlador
4.O controlador verifica a validade da identificação e abre a barreira do portão
5.O carro entra e o braço de barreira baixa automaticamente
6.Detector de Loop de Canal Único garante segurança e funcionalidade anti-quebra
Processo de saída
1.O carro passa por dentro do leitor UHF
2.Loop Detector desencadeia o leitor UHF para ler o cartão
3.O controlador verifica a identificação e abre a barreira do portão
4.As saídas do carro e o braço da barreira baixam automaticamente
5.Detector de Loop de Canal Único fornece segurança e funcionalidade anti-quebra
Reconhecimento de direcção

A função de reconhecimento de direção garante que o detector de circuito de dois canais não ative o sinal novamente quando o veículo passa por outro leitor UHF,registando assim apenas os registos de entrada ou saída no sistema.

Direction Recognition Function Illustration Independent Working Mode Configuration
Visualizações adicionais do produto
JUTAI Loop Detector Additional View 1 JUTAI Loop Detector Additional View 2
Encomende agora - Aumente o desempenho do seu portão de estacionamento e do sistema de tráfego

Entre em contato conosco hoje para discutir suas necessidades específicas de porta de estacionamento ou sistema de tráfego, solicitar amostras gratuitas ou obter uma cotação competitiva para pedidos em massa.Os detectores de circuito de sensibilidade ajustável da JUTAI são concebidos para fornecer, desempenho fiável - o ajuste perfeito para os seus projectos de estacionamento e gestão do tráfego.
