Sensor de circuito de detecção de direção do veículo para gestão de entrada e saída

Lugar de origem China
Marca JUTAI
Certificação CE
Número do modelo LD-202
Documento LD-200.202.pdf
Quantidade de ordem mínima 1
Preço negotiable
Detalhes da embalagem Caixa
Tempo de entrega 5 - 8 dias úteis
Termos de pagamento T/T,L/C,D/A,D/P,Western Union,Paypal,,Alipay
Habilidade da fonte 1000 peças por mês
Detalhes do produto
Requisitos de energia 12-24V Faixa de rotação automática 20 a 2000.
Sensibilidade 16- Way Selectable/ Maior 0,010% Dl/ L/ Baixo 2,56% Operação Temp -40 ~ +70 ℃
Tempo de resposta Ativar 10-90 ms/desactivar 10-90 ms Especificação 13.6*8.6*5.2
Destacar

Sensor de circuito do veículo para entrada e saída

,

detector de circuito de detecção de direcção

,

Sensor de circuito para gestão de tráfego

Deixe um recado
Descrição de produto
Sensor de circuito de detecção de direção do veículo para gestão de entrada e saída

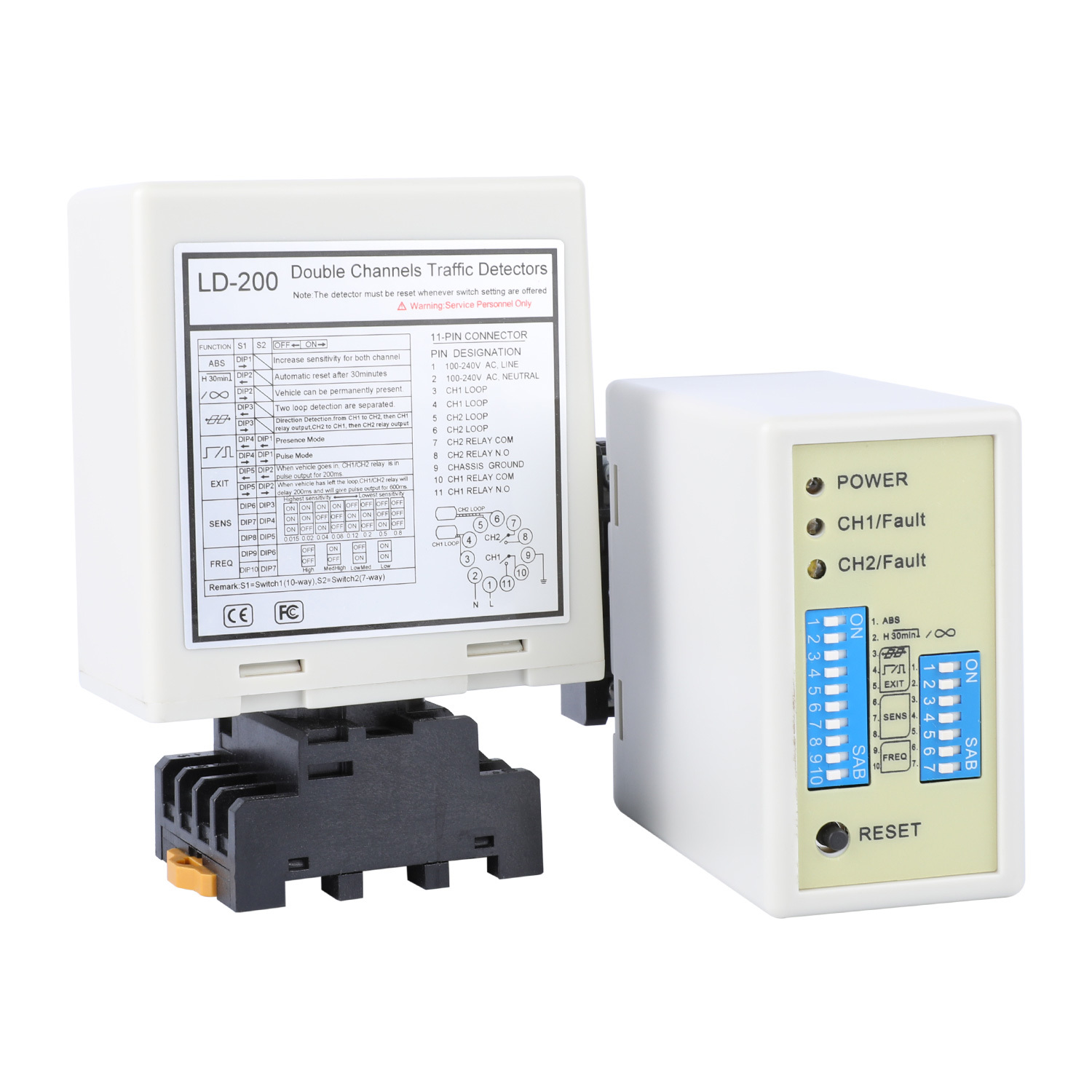

JUTAI Vehicle Direction Detection Loop Sensor product overview

O sensor de circuito de detecção da direção do veículo JUTAI (modelos LD200/LD202) é uma solução de gestão de entrada e saída dedicada,integração de canais independentes duplos e 3 modos de direção configuráveis para distinguir com precisão a entrada e saída do veículoAdapta-se perfeitamente a complexos residenciais, edifícios comerciais, parques industriais,e instalações de estacionamento, funcionando como um sistema de gestão direcional unificado ou dois sensores separados de um único canal para racionalizar o fluxo de tráfego e melhorar a eficiência do controlo de acesso.

Características essenciais (Gestão de entrada e saída otimizada)
  • Discriminação por direcção precisa:Três modos de direção especializados (configuráveis através de interruptores DIP) identificam com precisão a direção de viagem (entrada: CH1→CH2 / saída: CH2→CH1), permitindo a separação automática entre entrada e saída e a contagem de tráfego.
  • Flexibilidade de canal duplo:Alteração entre controlo direccional coordenado ou utilização independente de um único canal, ideal para separar vias de entrada/saída ou monitorizar vários pontos de acesso.
  • Adaptação de veículos grandes:O interruptor DIP 1 (ON) aumenta a sensibilidade para ambos os canais, evitando a desconexão não intencional do relé quando trailers, caminhões pesados ou veículos longos passam.
  • Modos de presença/pulso configuráveis:Suporta a saída de presença (manter o equipamento de acesso aberto para a passagem do veículo) e a saída de pulso (iniciar ações pontuais como o levantamento de barreiras),com 10 minutos de reinicialização automática (interruptor DIP 2 desligado) para resolver erros de operação.
  • Estabilidade anti-interferência:A sensibilidade ajustável de 8 níveis (0,015% a 0,8% DL/L) por canal e a frequência selecionável de 4 passos (20-100 kHz) eliminam a conversa cruzada com loops adjacentes ou estruturas metálicas.
  • Diagnóstico intuitivo de falhas:Os indicadores LED para potência, estado de detecção e falhas de circuito (clinchamento lento = curto-circuito/voltas insuficientes; clinchamento rápido = circuito aberto/voltas excessivas) permitem uma rápida solução de problemas.
  • Opções de alimentação dupla:LD200 (100-240 V AC) para instalações permanentes; LD202 (12-24 V DC) para pontos de acesso temporários (por exemplo, locais de eventos, zonas de construção).
  • Instalação fácil:Guias de fiação claras e recomendações de viragem de circuito (com base no perímetro) simplificam a implantação no local de circuitos selados com epoxi ou betume quente de fixação rápida para integração na superfície da estrada.
Especificações técnicas
Parâmetro Especificações
Nome do produto Sensor de circuito de detecção da direção do veículo
Modelos LD200 (potência AC) / LD202 (potência DC)
Canais 2 Independente (comando direcional ou utilização separada)
Fornecimento de energia 100-240V AC (LD200) / 12-24V DC (LD202)
Modos de direcção 3 modos configuráveis (via S1 D3-D5 + S2 D1-D2)
Sensibilidade 8 níveis por canal (0,015-0,8% DL/L); aumento da sensibilidade do reboque (interruptor DIP 1 ON)
Faixa de frequência 20-100 kHz (4 passos selecionáveis através do S1 D9-D10 + S2 D6-D7)
Tempo de resposta 10-90 ms (ligado/desligado)
Saída do relé 2 relés (1 por canal: COM + NO)
Indicadores de estado Lâmpadas LED vermelhas de potência + LEDs CH1/CH2 verdes (acendidas continuamente = detecção; piscar lento/rápido = falhas)
Reiniciar Função Botão de redefinição manual + redefinição automática configurável (10 minutos por defeito)
Indutividade do circuito 20 a 2000 μH por canal
Virações recomendadas do loop 3-4m (6 voltas) / 4-6m (5 voltas) / 6-10m (4 voltas) / 10-20m (3 voltas) / ≥20m (2 voltas)
Temperatura de funcionamento -40°C a +70°C
Tolerância à umidade Até 95% RH (não condensante)
Garantia Garantia do fabricante de 2 anos
Principais aplicações de gestão de entrada e saída
  • Comunidades residenciais fechadas:Identifica automaticamente o tráfego de entrada/saída, desencadeia os portões de acesso e contabiliza os veículos residentes/visitantes.
  • Estacionamento de edifícios comerciais:Separa as faixas de entrada/saída, controla os portões de barreira e integra-se com sistemas de orientação de estacionamento para rastreamento de ocupação.
  • Acesso ao parque industrial:Gerencia a entrada e saída de caminhões/carregadeiras, desencadeia portas de alta velocidade e evita conflitos de trânsito bidirecionais.
  • Local do evento:Controle temporário de entrada e saída (com modelo LD202 DC) para concertos, jogos desportivos ou exposições, garantindo um fluxo fluido do tráfego.
  • Centros de logística:Monitora a entrada e saída da zona de carregamento/descarregamento, classifica veículos e otimiza a programação do tráfego do pátio.
  • Estacionamento do centro comercial:Contos de entrada e saída de tráfego elevado, gestão de filas e integração com sistemas de pagamento para acesso contínuo.
  • Escola/Campus de escritórios:Controla a entrada e saída de veículos durante as horas de pico, separando o tráfego de funcionários / visitantes e aumentando a segurança do campus.
  • Estações de carregamento de veículos elétricos:Identifica a entrada/saída da zona de carregamento, impede a utilização não autorizada e gere o fluxo de fila para carregamento sequencial.
Vehicle loop sensor installation diagram Loop sensor technical specifications Vehicle detection application scenarios
Conexões e indicadores
Double channel car parking management inductive loop detector connections
Indicadores e interruptores:
  • LED de potência (vermelho):Ilumina para indicar "ACTIVADO".
  • LED de detecção de CH1:
    • Ativado: indica a detecção do veículo
    • Desligamento lento: indica um curto-circuito de circuito ou torções insuficientes após o circuito
    • Blinking rápido: indica um circuito aberto de loop ou torções excessivas após o loop
  • LED de detecção de CH2:
    • Ativado: indica a detecção do veículo
    • Desligamento lento: indica um curto-circuito de circuito ou torções insuficientes após o circuito
    • Blinking rápido: indica um circuito aberto de loop ou torções excessivas após o loop
Selecção da sensibilidade:

O ajuste da sensibilidade e da frequência é facilitado através de uma configuração de interruptor de 7 vias e de 10 vias.Os utilizadores podem escolher entre 8 definições de sensibilidade diferentes, configurando as posições do interruptor de penetração de acordo com as tabelas fornecidas.

  • Os interruptores 6, 7 e 8 regem a sensibilidade do CH1, variando de 0,8 (menos sensível) a 0,015 (mais sensível)
  • Os interruptores 3, 4 e 5 controlam a sensibilidade do CH2, variando de 0,8 (menos sensível) a 0,015 (mais sensível)
Loop detector switch configuration diagram
Configuração do interruptor (S1: Seleção da função de loop do canal 1)
(1) DIP 1 e DIP 2 - Aumento especial da sensibilidade dos reboques (ambos canais) Trailer sensitivity dip switch settings
(2) D3, D4, D5 (S1) e D1, D2 (S2) - Configuração de funções especiais

Modo 1, 2, 3 Detecção de direção Modo 4, 5, 6 Modo normal, dois detecção de loop são separados

Direction detection mode settings
(3) D6 & D7 & D8 (S1) e D3 & D4 & D5 (S2) - Seleção da sensibilidade CH1 e CH2

Oito níveis de escolhas

Channel sensitivity selection settings
(4) D9 e D10 (S1) e D6, D7 (S2) - Seleção de frequência (20 K a 100 KHz) Frequency selection dip switch settings
Botão de redefinição:Observação: O LD-200 deve ser reiniciado toda vez que se efetua uma alteração de configuração nos interruptores de penetração.
Precauções de instalação e solução de problemas
  • Dimensões de corte da bobina e Guia de incorporação são como mostrado no diagrama à direita
  • Recomenda-se o uso de fios ferromagnéticos para a bobina de indução, com um comprimento total de até 500 metros
  • O tamanho de corte da bobina deve ser um retângulo com um comprimento de 1,0 a 2,0 metros e uma largura de 0,8 a 1,2 metros, evitando ângulos retos nos cantos tanto quanto possível
Descrição geral da instalação recomendada das voltas típicas básicas da bobina: Coil turns installation diagram
Nota de instalação:Ao instalar, mantenha a tomada do produto na direcção verticalProper plug and socket orientation
Cenários de aplicação
Single-channel entry/exit access control system application

A série de detectores de circuito de veículos de dois canais JUTAI LD200/202, equipada com função de reconhecimento de direção, é ideal para inúmeros cenários de entrada e saída de um único canal.Quando integrado com o controlador de porta única JUTAI (modelo: AC-11), barreira de porta JUTAI (modelo: BR-110) e leitor de RFID de longo alcance JUTAI (modelo: PUHF-9), juntamente com bobinas de circuito de resistência a altas temperaturas (modelo: JTHT-11),constitui uma solução perfeita para sistemas de controlo de acesso de entrada/saída de um único canal.

Princípio de funcionamento
  1. Processo de entrada:
    • Quando um carro entra na comunidade ou estacionamento, as duas bobinas de loop são pressionados simultaneamente
    • O detector de loop de canal duplo JUTAI (LD-200/202) aciona o leitor UHF localizado na entrada
    • O leitor UHF lê o ID do cartão e o envia para o controlador (AC-11) via saída Wiegand
    • O controlador verifica a validade do ID e emite um sinal de retransmissão para abrir a barreira do portão
    • O carro entra na comunidade ou estacionamento, e como ele passa o portão de barreira, o braço de barreira baixa automaticamente
    • O detector de circuito de canal único JUTAI (LD-100/102) garante a segurança e a funcionalidade anti-quebra durante este processo
  2. Processo de saída:
    • Quando um carro sai da comunidade ou do estacionamento, ele passa por um leitor UHF interno
    • O LD-200/LD-202 aciona o leitor UHF, que lê o cartão e envia o ID para o controlador
    • O controlador verifica a validade da identificação e emite um sinal de retransmissão para abrir a barreira do portão para o carro sair
    • À medida que o carro passa pelo portão de barreira, o braço de barreira baixa automaticamente
    • O LD-100/102 fornece segurança e anti-quebra funcionalidade durante este processo
  3. Reconhecimento de direcção:
    • A função de reconhecimento de direção do LD-200/LD-202 garante que o detector de circuito de dois canais não ative o sinal novamente quando o veículo passa por outro leitor UHF,registando assim apenas os registos de entrada ou saída no sistema
System working principle diagram
Modo de trabalho independente
Independent working mode configuration

O detector de circuito de canal duplo JUTAI LD-200/202 também pode funcionar como dois detectores de circuito de canal único independentes.onde existem uma barreira e um leitor de longo alcance tanto na entrada como na saída.

Nesta configuração, uma bobina de loop é usada para acionar o leitor e ler o cartão, enquanto a outra bobina de loop é dedicada à função anti-quebra da barreira.Utilizando o LD-200/202 como dois detectores de circuito independentesEsta configuração reduz alguns dos custos de hardware associados à utilização de detectores separados para cada função.

Esta funcionalidade é alcançada por via da activação do modo de trabalho independente do LD-200/202, permitindo-lhe operar eficazmente nesta capacidade dupla.

Additional application diagram 1 Additional application diagram 2
