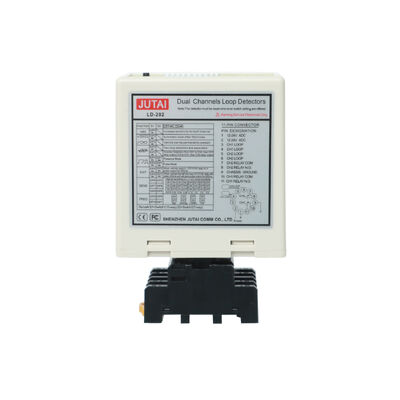

Detector industrial de duplo loop para controle de portas e separações de alta velocidade

O detector industrial de duplo circuito (modelos LD200/LD202) é um núcleo de automação de nível profissional adaptado para portas de alta velocidade e cenários de controlo de separação industrial.Integra dois canais de detecção independentes, um julgamento preciso da direção e um desempenho anti-interferência, adaptando-se especificamente ao fluxo rápido de abertura/fechamento de alta frequência do veículo,e requisitos de segurança rigorosos dos ambientes industriais.

Este detector não só realiza acionamento automático de portas de alta velocidade, mas também consegue controle preciso de separação de pessoal e veículos, gestão bidirecional do tráfego,e proteção contra colisões, tornando-o um equipamento essencial para armazéns, parques logísticos, fábricas e docas de carga.

• Porta de alta velocidade gatilho inteligenteDetecta veículos (carros, caminhões, empilhadeiras) em tempo real, desencadeando portas de alta velocidade para abrir rapidamente (tempo de resposta de 10-90 ms) e fechar automaticamente após a passagem, melhorando o tráfego logístico.
• Controle de separação de dois canaisFunciona como dois detectores independentes ou como um sistema coordenado, separando as vias de entrada/saída, os canais de pessoal/veículos ou o fluxo de mercadorias de entrada/saída para evitar interferências cruzadas.
• Julgamento bidirecional3 modos configuráveis identificam com precisão a direcção de circulação do veículo, suportando o controlo de passagem unidirecional e a contagem de fluxo bidirecional para a gestão do tráfego industrial.
• Proteção contra colisões e segurançaMonitorizar continuamente a presença do veículo durante a operação da porta; se for detectado um veículo na passagem, a porta pausa o fechamento para evitar colisões e garantir a segurança do pessoal/equipamento.
• Estabilidade de nível industrialResiste a temperaturas extremas de -40°C~+70°C, 95% de umidade não condensante e vibrações industriais, com caixa à prova de poeira e à prova de água adaptando-se a ambientes de oficina adversos.
• Projeto anti-interferênciaSensibilidade ajustável de 8 níveis (0,015%-0,8% DL/L) e frequência de 4 passos (20-100 kHz) por canal, evitando a conversação cruzada com estruturas metálicas adjacentes ou equipamentos eletrônicos.
• Adaptação de veículos grandesO aumento de sensibilidade habilitado pelo interruptor DIP impede o fechamento falso da porta quando trailers, caminhões pesados ou veículos de carga longos passam.
• Diagnóstico de falhas intuitivoOs indicadores LED exibem a potência, o estado de detecção e as falhas do circuito (circuito curto / aberto), permitindo uma rápida solução de problemas e reduzindo o tempo de inatividade.

• Portas de alta velocidade de armazém: abertura/fechamento automático quando as empilhadeiras/camiões entram/saem, permitindo transferência rápida de carga e poupança de energia
• Controle da separação do cais de carga: separação das vias de carga/descarga, detecção da presença de veículos para acionar a operação do nivelador do cais
• Canais de fábrica: separando passagens de pessoal e veículos, impedindo que portas de alta velocidade se abram para pedestres
• Centros de triagem logística: contagem bidirecional do fluxo de tráfego e separação de pistas para camiões de entrega
• Armazenamento a frio e salas limpas: gatilho rápido da porta para minimizar o vazamento de ar frio ou entrada de poeira
• Portões de acesso a parques industriais: detecção bidirecional de veículos para a separação entre entrada e saída da fábrica
• Atividades da Indústria Pesada: Adaptação a ambientes de poeira elevada, vibrações e temperaturas extremas
• Terminal de carga: Detecção de camiões de contentores e empilhadeiras, coordenação da operação de portas de alta velocidade

• LED de potência (vermelho)Ilumina para indicar "ACTIVADO"
• LED de detecção de CH1Continuo ligado: detecção de veículo. Desacelerado piscando: curto-circuito de circuito.
• LED de detecção de CH2Continuo ligado: detecção de veículo. Desacelerado piscando: curto-circuito de circuito.

O ajuste de sensibilidade e frequência é facilitado através de configurações de interruptor DIP de 7 vias e 10 vias.Os utilizadores podem escolher entre 8 definições de sensibilidade diferentes configurando as posições do interruptor DIP de acordo com as tabelas fornecidas.

• Os interruptores DIP 6, 7 e 8 regem a sensibilidade do CH1 (0,8 a 0,015)
• Os interruptores DIP 3, 4 e 5 controlam a sensibilidade do CH2 (0,8 a 0,015)

• O tamanho da bobina de corte deve ser um retângulo: 1,0-2,0m de comprimento × 0,8-1,2m de largura
• Evite ângulos retos em cantos tanto quanto possível
• Utilização de fios ferromagnéticos para bobinas de indução (até 500 metros de comprimento total)
• Manter a tomada do produto na direcção vertical durante a instalação

1. O carro entra no parque de estacionamento da comunidade, pressionando as duas bobinas de loop simultaneamente
2. LD-200/202 desencadeia o leitor UHF na entrada
3. O leitor UHF lê o ID do cartão e envia para o controlador via saída Wiegand
4. O controlador verifica a validade da identificação e transmite o sinal para abrir a barreira do portão
5. O carro entra, o braço de barreira baixa automaticamente após a passagem.
6. LD-100/102 fornece segurança e anti-quebra funcionalidade

1. Saídas de carro, passando por dentro do leitor UHF
2. LD-200/202 desencadeia o leitor UHF para ler o cartão e enviar ID para o controlador
3. O controlador verifica a identificação e abre a barreira do portão para a saída
4. O braço de barreira baixa automaticamente após a passagem do carro
5. LD-100/102 fornece segurança e anti-quebra funcionalidade

A função de reconhecimento de direção garante que o detector de circuito de canal duplo não ative o sinal novamente quando o carro passa por outro leitor UHF,registando assim apenas os registos de entrada ou saída no sistema.

O detector de circuito de canal duplo JUTAI LD-200/202 também pode funcionar como dois detectores de circuito de canal único independentes.onde existem uma barreira e um leitor de longo alcance tanto na entrada como na saída.
