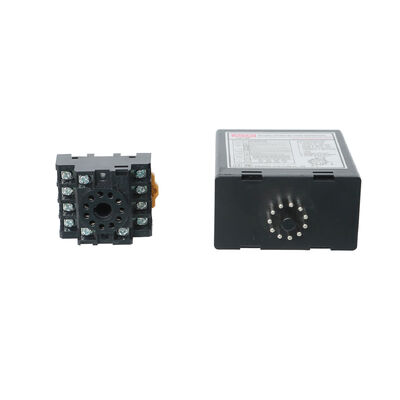

Detector de circuito com saída de duplo relé DIP Switch configurável Utilização do sistema de estacionamento da cabina de pedágio

  • Loop Detector with Dual Relay Output DIP Switch Configurable Toll Booth Parking System Use
  • Loop Detector with Dual Relay Output DIP Switch Configurable Toll Booth Parking System Use
Lugar de origem China
Marca JUTAI
Certificação CE
Número do modelo LD-100
Quantidade de ordem mínima 1
Preço negotiable
Detalhes da embalagem Cartão de estacionamento ((13.5*8.5*5cm) /0.3kg/unidade
Tempo de entrega 3-5 dias úteis após receção do pagamento
Termos de pagamento T/T, L/C, D/A, D/P, Western Union, Paypal, MoneyGram, Alipay
Habilidade da fonte 10.000 unidades/mês

Contacte-me para amostras grátis e vales.

Whatsapp:0086 18588475571

Wechat: 0086 18588475571

Skype: sales10@aixton.com

Se você tem algum interesse, nós fornecemos a ajuda online de 24 horas.

x
Detalhes do produto
Supplu do poder 12-24V Sensibilidade 20 a 2000 μH
Regulação sensorial 6 opções selecionáveis/ Maior 0,010% DL/ L/ Menor 2,56% DL/ L Freqüência Interruptor de quatro passos selecionável20-80KHz
Operação Tempt -40°C a +70°C / (-111°F a +158°F) Saída de falha Blinkes lentamente: podem indicar um curto-circuito ou um número insuficiente de voltas
Blinkes
Tempo de resposta Ativar 10-90MS / Desactivar 10-90MS Revezamento Relais de presença/relais de falha
Destacar

detector de circuito com duplo relé

,

Detector de circuito configurável do interruptor DIP

,

Detector de circuito de estacionamento de cabine de pedágio
Deixe um recado
Descrição de produto

Detector de circuito com saída de duplo relé DIP Switch configurável Utilização do sistema de estacionamento da cabina de pedágio 0

Detector de circuito com saída de duplo relé: interruptor DIP configurável para estacionamento e estacionamento

O detector de circuito “equipado com duas saídas de relé e configurabilidade de interruptor DIP “é uma solução de detecção de veículos de engenharia de precisão adaptada a cabines de pedágio e sistemas de estacionamento.Projetado para atender à grande demanda, as necessidades de tráfego elevado destes cenários, este dispositivo de nível profissional detecta de forma fiável carros, camiões, veículos comerciais e motocicletas,permitir uma integração contínua com as plataformas de cobrança de portagens, barreiras de estacionamento, sistemas de controlo de acesso e ferramentas de monitorização da ocupação.
O que distingue este detector de loop é o seu design de saída de duplo relé (Presence Relay + Pulse / Fault Relay) e configuração intuitiva do interruptor DIP, permitindo que os técnicos personalizem os tempos de atraso,configurações de frequência, funções de reinicialização automática e modos operacionais sem programação complexa.ou em sistemas de estacionamento para controlo de entrada/saída e monitorização da ocupação do espaço, adapta-se aos diversos requisitos de fluxo de trabalho com uma precisão consistente.A sua construção robusta e a sua ampla tolerância ao ambiente garantem um desempenho estável tanto em estacionamentos interiores como em ambientes expostos.

Características essenciais para aplicações de portagem e sistemas de estacionamento

  • Saídas de duplo relé: Independent Presence Relay (for continuous vehicle monitoring) and Pulse/Fault Relay (for one-time triggers like toll calculation or barrier lifting) enable flexible integration with toll and parking automation systems.
  • Configurabilidade do interruptor DIP: Comutadores DIP de fácil acesso para ajustar o atraso de detecção, a reinicialização automática, a frequência (2080 kHz) e a sensibilidade, permitindo uma calibração rápida para se adequar ao fluxo de tráfego das cabinas de pedágio ou ao layout do estacionamento.
  • Detecção otimizada de pedágio e estacionamento: Algoritmo avançado de detecção minimiza falsos gatilhos de veículos adjacentes ou estruturas metálicas, garantindo uma detecção confiável mesmo em pistas de pedágio de alta densidade ou estacionamentos lotados.
  • Compatibilidade com veículos em larga escala: sensibilidade ajustável de 16 níveis (0,010% a 2,56% DL/L) detecta veículos de todos os tamanhos, desde automóveis compactos até camiões pesados, críticos para estacionamentos e estacionamentos de tráfego misto.
  • Opções de potência dupla: Suporta corrente alternada de 100 V 240 V (LD100) para instalações permanentes (pistas de pedágio, garagens de estacionamento) e 12 V 24 V CC (LD102) para instalações móveis ou fora da rede, aumentando a flexibilidade de implantação.
  • Durável e resistente ao tempo: A habitação classificada IP é resistente à chuva, poeira, temperaturas extremas (-40°C a +70°C) e umidade até 95% (não condensante), adequada para ambientes internos/externos de pedágio e estacionamento.

Especificações técnicas

Parâmetro Especificações
Nome do produto Detector de circuito (saída de duplo relé)
Modelo LD100 (potência AC) / LD102 (potência DC)
Fornecimento de energia Câmbio alternativo de 100 V 240 V (LD100) / 12 V 24 V de corrente contínua (LD102)
Veículos-alvo Automóveis, camiões, veículos comerciais, motocicletas, equipamentos pesados
Saídas de relés Relatório de presença (SPDT) + Relatório de pulso/falha (SPDT)
Método de configuração Interruptor DIP (para atraso, frequência, reinicialização automática, sensibilidade)
Faixa de frequência 20 ̊80 kHz (selecionável em 4 passos através do interruptor DIP)
Sensibilidade 16 níveis ajustáveis (0,010% a 2,56% DL/L)
Tempo de resposta 10 ̊90 ms (ligado/desligado)
Temperatura de funcionamento -40°C a +70°C
Indicadores de estado LED vermelho de potência + LED verde de detecção + LED amarelo de falha
Reiniciar Função Botão de redefinição manual + redefinição automática configurável pelo interruptor DIP
Tolerância à umidade Até 95% RH (não condensante)
Intervalo de indutividade do circuito 20 ‰ 2000 μH
Distância máxima de instalação Até 30 m (recomendado para cabos com blindagem > 10 m)
Protecção da habitação A prova de intempéries e poeira (indicado para utilização em pedágio/estacionamento)
Garantia Garantia do fabricante de 2 anos
Apoio técnico Assistência técnica profissional 24 horas por dia

Aplicações personalizadas para cabines de pedágio e sistemas de estacionamento

Este detector de circuito é ideal para:
  • Operações dos postos de pedágio: Detecção de veículos para desencadear a cobrança de portagem, monitorização da ocupação da faixa, contagem de veículos e gestão do fluxo de tráfego nas praças de portagem.
  • Entrada/saída da garagem de estacionamento: Ativação do portão de barreira, detecção da ocupação do espaço de estacionamento e controlo de acesso para garagens comerciais/residenciais.
  • Parques de estacionamento ao ar livre: Contagem de veículos, controle de barreiras de entrada/saída e monitoramento em tempo real da ocupação de shoppings, estádios e áreas públicas de estacionamento.
  • Praças de pedágio de rodovias: Detecção de tráfego misto (carros, camiões, autocarros) para cálculo automatizado de portagem e gestão de faixa.
  • Serviços de estacionamento: Detecção da presença do veículo para a ativação do posto de serviço e atribuição do espaço de estacionamento.
  • Sistemas de orientação de estacionamento: Sensores individuais de ocupação de espaços de estacionamento para fornecer dados de disponibilidade em tempo real aos monitores de orientação.
  • Caminhos de pedágio: Detecção de veículos de resposta rápida para sistemas de cobrança de portagem sem contacto.
  • Estacionamento aeroportuário/portuário: Detecção de veículos pesados para camiões de carga e veículos de passageiros em centros de transporte de alto tráfego.
Projetado para agilizar as operações das cabines de pedágio e do sistema de estacionamento, esta saída de duplo relé, um detector de loop configurável com interruptor DIP, equilibra precisão, flexibilidade e durabilidade.É a escolha preferida pelas autoridades de transportes, gestores de estacionamentos e integradores de sistemas de pedágio que procuram uma solução de detecção fiável e fácil de configurar que minimize o tempo de inatividade e maximize a eficiência operacional.Com garantia de 2 anos e suporte técnico 24 horas por dia, é um investimento a longo prazo para uma gestão de portagem e estacionamento de alto desempenho.

Detector de circuito com saída de duplo relé DIP Switch configurável Utilização do sistema de estacionamento da cabina de pedágio 1

Configuração do interruptor DIP

DIP 1 e 2 Atraso e aumento da sensibilidade
Ensaio de presença de pulso no modo de saída DIP 3 e 4 do relé B
DIP 5 Reinicialização automática 30 min ou presença permanente
DIP 6 a 8 Relais Um atraso de 0 a 30 s
DIP 9 e 10 Seleção de frequência Alta Baixa para evitar interferências

Guia de Instalação do Loop


Perímetro do circuito Turnos recomendados
3 a 4 m 6 voltas
4 a 6 m 5 voltas
6 a 10 m 4 voltas
10 a 20 m 3 voltas
Mais de 20 m 2 voltas

Por que escolher o detector de circuito JUTAI

Mais de 15 anos de experiência na fabricação
Controlo rigoroso da qualidade e ensaios prévios à expedição
Customização OEM ODM disponível
Pequenas e grandes encomendas aceites
Garantia de 2 anos e suporte pós-venda confiável
Protecção do mercado dos distribuidores

Encomende agora e melhore o seu sistema de detecção de veículos com o detector de circuito profissional JUTAI

Contacte-nos para preços de amostras e soluções personalizadas

 Detector de circuito com saída de duplo relé DIP Switch configurável Utilização do sistema de estacionamento da cabina de pedágio 2
Interruptor 2 (Configurações do Interruptor de Dimensão)


1.DIP 1 e DIP 2 Definição de funções especiais
Detector de circuito com saída de duplo relé DIP Switch configurável Utilização do sistema de estacionamento da cabina de pedágio 3

2.DIP 3 e DIP 4 Configuração de saída do relé B
Detector de circuito com saída de duplo relé DIP Switch configurável Utilização do sistema de estacionamento da cabina de pedágio 4

3. DIP 5 Configuração de reinicialização automática
Detector de circuito com saída de duplo relé DIP Switch configurável Utilização do sistema de estacionamento da cabina de pedágio 5

4. DIP 6 & DIP 7 & DIP 8 Configuração de relés de atraso
Detector de circuito com saída de duplo relé DIP Switch configurável Utilização do sistema de estacionamento da cabina de pedágio 6

5. DIP 9 & DIP 10 Frequência de configuração (40 K a 100 KHz).

Detector de circuito com saída de duplo relé DIP Switch configurável Utilização do sistema de estacionamento da cabina de pedágio 7



Instalação do circuito:
Detector de circuito com saída de duplo relé DIP Switch configurável Utilização do sistema de estacionamento da cabina de pedágio 8

Disparando problemas:

Detector de circuito com saída de duplo relé DIP Switch configurável Utilização do sistema de estacionamento da cabina de pedágio 9

Em comparação com outras marcas

Detector de circuito com saída de duplo relé DIP Switch configurável Utilização do sistema de estacionamento da cabina de pedágio 10

Produção em massa:

A nossa linha de produção garante uma produção em massa eficiente, um controlo de qualidade rigoroso e testes exaustivos antes do envio para entregar produtos de detectores Loop da mais alta perfeição.

Detector de circuito com saída de duplo relé DIP Switch configurável Utilização do sistema de estacionamento da cabina de pedágio 11
Detector de circuito com saída de duplo relé DIP Switch configurável Utilização do sistema de estacionamento da cabina de pedágio 12

LD-100 de canal único, em caixa, 1 tipo 11pin conecta 100-240VAC ((padrão da UE)
LD-102 canal único, caixa, 1 tipo 11pin conecta 12-24VADC ((padrão da UE)
LD-105 canal único, caixa, 2 tipo 11pin conecta 100-240VAC ((padrão dos EUA)
LD-106 canal único, caixa, 2 tipo 11pin conecta 12-24VADC ((padrão dos EUA)

Detector de circuito com saída de duplo relé DIP Switch configurável Utilização do sistema de estacionamento da cabina de pedágio 13
Detector de circuito com saída de duplo relé DIP Switch configurável Utilização do sistema de estacionamento da cabina de pedágio 14
Certificação:
Detector de circuito com saída de duplo relé DIP Switch configurável Utilização do sistema de estacionamento da cabina de pedágio 15
Detector de circuito com saída de duplo relé DIP Switch configurável Utilização do sistema de estacionamento da cabina de pedágio 16
