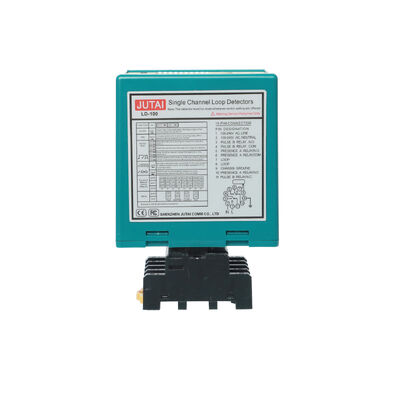

Detector de Loop de Veículo de Canal Único Sensibilidade Ajustável Sensor de Portão de Estacionamento LD100 LD102

JUTAI Detector de circuito de veículos de canal único Detecção fiável para sistemas de controlo de acesso ao estacionamento e de tráfego

The JUTAI Single Channel Loop Detector is a professional grade vehicle detection device designed for use with inductive loops installed in roads driveways and parking areas Suitable for detecting cars trucks motorcycles and forklifts this detector is ideal for a wide range of applications including automatic gate systems parking barriers industrial doors toll collection and traffic monitoring

Featuring both presence and pulse detection modes through two independent relay outputs the detector offers flexible integration with gate controllers traffic counters and access systems With adjustable sensitivity configurable DIP switches and dual voltage options it ensures reliable performance in diverse environments

Características fundamentais

Detecta carros caminhões motocicletas empilhadeiras e muito mais
Duas saídas de relé Modo de Presença e Modo de Pulso
Sensibilidade ajustável de 16 níveis através de trimpot
Interruptores DIP configuráveis para redefinição automática de freqüência de atraso e mais
Indicadores LED de potência e estado de detecção
Suporta 100 a 240 V AC LD100 ou 12 a 24 V DC LD102
Casas à prova de intempéries para uso interno e externo
Instalação fácil com diagrama de fiação claro
Garantia de 2 anos e suporte técnico 24 horas por dia

Aplicações

Sistemas de entrada e saída de estacionamento com portões de barreira
Automatização de portas industriais, incluindo portas de rolos de alta velocidade e portas seccionais
Controle de acesso a armazéns e centros de logística para empilhadeiras e caminhões
Sistemas de detecção e contagem de veículos nas cabinas de pedágio
Automatização de barreiras de segurança e de portões para edifícios residenciais e comerciais
Controlo do sinal de trânsito e detecção da presença de veículos em cruzamentos
Sistemas de monitorização e orientação da ocupação do espaço de estacionamento
Conduzir através de instalações como bancos e restaurantes de fast food
Detecção de veículos na doca de carga para operações logísticas eficientes
Gerenciamento do acesso dos veículos a locais agrícolas e de mineração
Controle das portas de segurança do perímetro do aeroporto e do porto
Portas de entrada automáticas de edifícios comerciais e públicos
Contação de veículos e recolha de dados para análise do tráfego
Gestão dos fluxos de veículos internos das instalações industriais e das fábricas
Ativador do veículo do sistema de ponte de pesagem e balança
Detecção da ocupação do compartimento da estação de carregamento de veículos elétricos
Detecção e automação de veículos de entrada de lavagem de automóveis
Sistemas de programação das estações de autocarros e dos veículos de transporte público
Gestão de parques de estacionamento de centros comerciais e estádios
Detecção de veículos de travessia ferroviária para os sistemas de segurança

Especificações técnicas

Parâmetro	Especificações
Modelo	LD100 (AC) / LD102 (DC)
Fornecimento de energia	Câmbio alternativo de 100 V 240 V (LD100) / 12 V 24 V de corrente contínua (LD102)
Faixa de frequência	20 ̊80 kHz (4 passos selecionáveis)
Sensibilidade	16 níveis ajustáveis (0,010% a 2,56% DL/L)
Tempo de resposta	10 ̊90 ms (ligado/desligado)
Temperatura de funcionamento	-40°C a +70°C
Saída do relé	Relatório de presença + Relatório de pulso/falha
Indicadores	LED de potência (vermelho) + LED de detecção (verde)
Reiniciar Função	Botão de reinicialização manual
Tolerância à umidade	Até 95% (não condensado)
Intervalo de indutividade do circuito	20 ‰ 2000 μH
Distância de instalação	Até 30 m (recomendado cabo blindado > 10 m)

Configuração do interruptor DIP

DIP 1 e 2 Atraso e aumento da sensibilidade
Ensaio de presença de pulso no modo de saída DIP 3 e 4 do relé B
DIP 5 Reinicialização automática 30 min ou presença permanente
DIP 6 a 8 Relais Um atraso de 0 a 30 s
DIP 9 e 10 Seleção de frequência Alta Baixa para evitar interferências

Guia de Instalação do Loop

Por que escolher o detector de circuito JUTAI

Mais de 15 anos de experiência na fabricação
Controlo rigoroso da qualidade e ensaios prévios à expedição
Customização OEM ODM disponível
Pequenas e grandes encomendas aceites
Garantia de 2 anos e suporte pós-venda confiável
Protecção do mercado dos distribuidores

Encomende agora e melhore o seu sistema de detecção de veículos com o detector de circuito profissional JUTAI

Contacte-nos para preços de amostras e soluções personalizadas


Interruptor 2 (Configurações do Interruptor de Dimensão)


1.DIP 1 e DIP 2 Definição de funções especiais


2.DIP 3 e DIP 4 Configuração de saída do relé B


3. DIP 5 Configuração de reinicialização automática


4. DIP 6 & DIP 7 & DIP 8 Configuração de relés de atraso


5. DIP 9 & DIP 10 Frequência de configuração (40 K a 100 KHz).



Instalação do circuito:


Disparando problemas:



Em comparação com outras marcas



Produção em massa:

A nossa linha de produção garante uma produção em massa eficiente, um controlo de qualidade rigoroso e testes exaustivos antes do envio para entregar produtos de detectores Loop da mais alta perfeição.




LD-100 de canal único, em caixa, 1 tipo 11pin conecta 100-240VAC ((padrão da UE)
LD-102 canal único, caixa, 1 tipo 11pin conecta 12-24VADC ((padrão da UE)
LD-105 canal único, caixa, 2 tipo 11pin conecta 100-240VAC ((padrão dos EUA)
LD-106 canal único, caixa, 2 tipo 11pin conecta 12-24VADC ((padrão dos EUA)



Certificação:
