Sensor de Loop de Canal Duplo para Serviço Pesado para Detecção de Caminhões e Ônibus em Sistemas de Estacionamento

Lugar de origem CHINA
Marca JUTAI
Certificação CE
Número do modelo LD-202
Quantidade de ordem mínima 1
Preço negotiable
Detalhes da embalagem Carton
Tempo de entrega 5 - 8 dias úteis
Termos de pagamento T/T,L/C,D/A,D/P,Western Union,Paypal,,Alipay
Habilidade da fonte 1000 peças por mês
Detalhes do produto
Requisitos de energia 12-24V Faixa de rotação automática 20 a 2000.
Sensibilidade 16- Way Selectable/ Maior 0,010% Dl/ L/ Baixo 2,56% Operação Temp -40 ~ +70 ℃
Tempo de resposta Ativar 10-90 ms/desactivar 10-90 ms Especificação 13.6*8.6*5.2
Destacar

sensor de loop para serviço pesado

,

detector de circuito de dois canais

,

sensor de detecção de caminhão ônibus

Deixe um recado
Descrição de produto

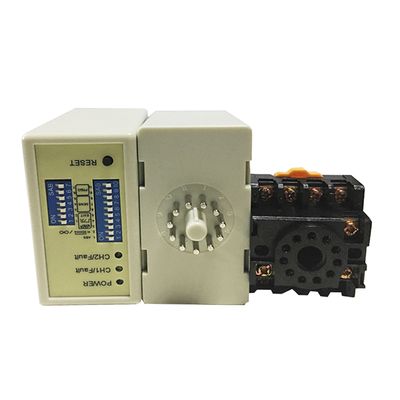

Sensor de circuito duplo de canais pesados para detecção de camiões e autocarros em sistemas de estacionamento
Visão geral do produto

O Sensor de Loops Pesados JUTAI (LD-200/LD-202) é projetado especificamente para detectar caminhões, ônibus e veículos grandes em sistemas de estacionamento, cabines de pedágio e controle de acesso industrial.Com alta sensibilidade e frequência ajustável, este detector de circuito JUTAI garante uma detecção fiável da presença de veículos, mesmo para veículos de grandes dimensões.

Principais aplicações
  • Parques de estacionamento para camiões e autocarros - Detecção de veículos de grande dimensão para portas de barreira
  • Pontos de pedágio e rodovias - Detecção de faixas de circulação de veículos pesados
  • Portões industriais e de armazém - Monitorização de empilhadeiras e caminhões
  • Logística e estaleiros de mercadorias - Contagem de camiões e reboques
Características fundamentais
  • Detecção de camiões e autocarros - Alta sensibilidade para veículos grandes
  • Operação de dois canais - CH1 e CH2 para detecção independente
  • Frequência e sensibilidade ajustáveis - otimizados para diferentes configurações de loop
  • Durável e resistente a intempéries - Construído para ambientes exteriores adversos
Especificações técnicas
Características Detalhes
Marca JUTÁI
Fornecimento de energia 100-240V AC (LD-200) / 12-24V DC (LD-202)
Método de detecção Loop de indução
Canais 2 (CH1 e CH2)
Produção Relatório (NO/COM)
Tipo de veículo Caminhões, autocarros, reboques
Sensibilidade Ajuste de 8 níveis (0,015-0,8%)
Frequência 20 kHz-100 kHz (regulado)
Indicadores LED Potência (vermelho), Detecção (verde)
Conexões de Loop CH1 (Pin 3,4), CH2 (Pin 5,6)
Contatos de relés CH1 (Pin 10,11), CH2 (Pin 7,8)
Conexões
Double Channel Car Parking Management Inductive Loop Detector connection diagram
Indicadores e interruptores
  • LED de potência (vermelho):Ilumina para indicar "ACTIVADO".
  • LED de detecção de CH1:
    • Ativado: indica a detecção do veículo
    • Desligamento lento: indica um curto-circuito de circuito ou torções insuficientes após o circuito
    • Blinking rápido: indica um circuito aberto de loop ou torções excessivas após o loop
  • LED de detecção de CH2:
    • Ativado: indica a detecção do veículo
    • Desligamento lento: indica um curto-circuito de circuito ou torções insuficientes após o circuito
    • Blinking rápido: indica um circuito aberto de loop ou torções excessivas após o loop
Seleção da sensibilidade

O ajuste da sensibilidade e da frequência é facilitado através de uma configuração de interruptor de 7 vias e de 10 vias.Os utilizadores podem escolher entre 8 definições de sensibilidade diferentes, configurando as posições do interruptor de penetração de acordo com as tabelas fornecidas.

  • Os interruptores 6, 7 e 8 regem a sensibilidade do CH1, variando de 0,8 (menos sensível) a 0,015 (mais sensível)
  • Os interruptores 3, 4 e 5 controlam a sensibilidade do CH2, variando de 0,8 (menos sensível) a 0,015 (mais sensível)
Double Channel Car Parking Management Inductive Loop Detector sensitivity settings
Configuração do interruptor

Interruptor 1 (S1):Seleção da função de circuito de canal 1 (interruptor de substituição de 10 vias)

Aumento da sensibilidade especial

DIP 1 e DIP 2: Aumento especial da sensibilidade para ambos os reboques (ambos canais)

Special sensitivity increase dip switch settings
Definição de funções especiais

(Comutador 1=S1) D3, D4, D5 e (Comutador 2=S2) D1, D2 Funções especiais de configuração (Modo1, 2, 3 Detecção de direção. Modo 4, 5, 6 Modo normal, duas detecções de loop são separadas)

Special functions dip switch settings
Seleção da sensibilidade

(Interruptor 1=S1) D6 & D7 & D8 e (Interruptor 2=S2) D3 & D4 & D5 Configuração de seleção de sensibilidade CH1 e CH2 (escolhas de oito níveis)

Sensitivity selection dip switch settings
Ajuste de frequência

(Interruptor 1=S1) D9 & D10 e (Interruptor2=S2) D6, D7 Frequência de definição (20 K a 100 KHz)

Frequency setting dip switch configuration
Botão de redefinição:Observação: O LD-200 deve ser reiniciado toda vez que se efetua uma alteração de configuração nos interruptores de penetração.
Precauções de instalação e solução de problemas
  • Dimensões de corte da bobina e orientações de incorporação são como mostrado no diagrama
  • Recomenda-se o uso de fios ferromagnéticos para a bobina de indução, com um comprimento total de até 500 metros
  • O tamanho de corte da bobina deve ser um retângulo com um comprimento de 1,0 a 2,0 metros e uma largura de 0,8 a 1,2 metros, evitando ângulos retos nos cantos tanto quanto possível
Análise geral da instalação recomendada
Basic typical coil turns installation overview
Orientação da instalação

Ao instalar, mantenha a tomada do produto na direcção vertical

Proper installation orientation for plug and socket
Aplicação

A série de detectores de circuito de veículos de dois canais JUTAI LD200/202, equipada com função de reconhecimento de direção, é ideal para inúmeros cenários de entrada e saída de um único canal.Quando integrado com o controlador de porta única JUTAI (modelo: AC-11), barreira de porta JUTAI (modelo: BR-110) e leitor de RFID de longo alcance JUTAI (modelo: PUHF-9), juntamente com bobinas de circuito de resistência a altas temperaturas (modelo: JTHT-11),constitui uma solução perfeita para sistemas de controlo de acesso de entrada/saída de um único canal.

Complete access control system integration diagram
Princípio de funcionamento
  1. Processo de entrada:
    • Quando um carro entra na comunidade ou estacionamento, as duas bobinas de loop são pressionados simultaneamente
    • O detector de loop de canal duplo JUTAI (LD-200/202) aciona o leitor UHF localizado na entrada
    • O leitor UHF lê o ID do cartão e o envia para o controlador (AC-11) via saída Wiegand
    • O controlador verifica a validade do ID e emite um sinal de retransmissão para abrir a barreira do portão
    • O carro entra na comunidade ou estacionamento, e como ele passa o portão de barreira, o braço de barreira baixa automaticamente
    • O detector de circuito de canal único JUTAI (LD-100/102) garante a segurança e a funcionalidade anti-quebra durante este processo
  2. Processo de saída:
    • Quando um carro sai da comunidade ou do estacionamento, ele passa por um leitor UHF interno
    • O LD-200/LD-202 aciona o leitor UHF, que lê o cartão e envia o ID para o controlador
    • O controlador verifica a validade da identificação e emite um sinal de retransmissão para abrir a barreira do portão para o carro sair
    • À medida que o carro passa pelo portão de barreira, o braço de barreira baixa automaticamente
    • O LD-100/102 fornece segurança e anti-quebra funcionalidade durante este processo
  3. Reconhecimento de direcção:
    • A função de reconhecimento de direção do LD-200/LD-202 garante que o detector de circuito de dois canais não ative o sinal novamente quando o veículo passa por outro leitor UHF,registando assim apenas os registos de entrada ou saída no sistema
Direction recognition functionality diagram
Modo de trabalho independente

O detector de circuito de canal duplo JUTAI LD-200/202 também pode funcionar como dois detectores de circuito de canal único independentes.onde existem uma barreira e um leitor de longo alcance tanto na entrada como na saída.

Nesta configuração, uma bobina de loop é usada para acionar o leitor e ler o cartão, enquanto a outra bobina de loop é dedicada à função anti-quebra da barreira.Utilizando o LD-200/202 como dois detectores de circuito independentesEsta configuração reduz alguns dos custos de hardware associados à utilização de detectores separados para cada função.

Esta funcionalidade é alcançada por via da activação do modo de trabalho independente do LD-200/202, permitindo-lhe operar eficazmente nesta capacidade dupla.

Independent working mode configuration diagram Additional product application diagram Product installation and application overview
