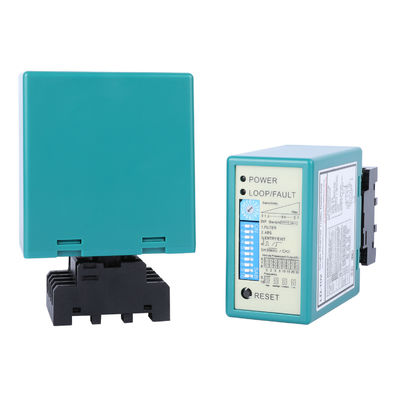

Single Channel Vehicle Loop Sensor for Parking Barrier Gates Trucks Motorcycles and Industrial Forklifts

Marca: JUTAI (Shenzhen Jutai Comm Co., Ltd.)

​Modelo:​​ LD-100 (CA 100-240V) / LD-102 (CC 12-24V)

​Nomes alternativos:​​ Detector de loop, Sensor de loop, Sensor de loop de veículo, Sensor de entrada de estacionamento

Visão geral do produto

Este detector de loop de canal único foi projetado para identificar veículos detectando mudanças no campo eletromagnético criado por um loop indutivo devidamente instalado colocado na superfície do solo ou sob ela. Ele serve como um componente confiável em sistemas automatizados que exigem detecção precisa de veículos, como barreiras de entrada e saída de estacionamento, portas basculantes industriais e pontos de controle de acesso.

A unidade é capaz de identificar a presença de diversos tipos de veículos, incluindo caminhões, motocicletas e empilhadeiras. Oferece opções de saída momentânea e contínua através de seus contatos de relé, permitindo que seja utilizado para uma variedade de funções de controle, como abertura de portão, ativação de luz ou contagem de veículos.

Principais recursos

• Projetado para funcionar com loops indutivos de veículos instalados em estacionamentos, docas de carga e entradas industriais

• Fornece detecção confiável para uma ampla variedade de tipos de veículos, como automóveis de passageiros, caminhões comerciais, motocicletas de duas rodas e empilhadeiras industriais

• Equipado com duas saídas de relé separadas que podem ser usadas para indicar presença ou um evento de disparo momentâneo

• O controle de sensibilidade ajustável permite que os instaladores combinem o desempenho do detector com o tamanho do circuito, as voltas do fio e o ambiente de instalação

• Múltiplas opções de configuração disponíveis através de configurações de chave DIP fáceis de usar

• Suporta versões de alimentação CA e CC, dependendo da seleção do modelo

• Projetado para operação estável em ambientes internos e externos quando instalado em gabinetes apropriados

Casos de uso comuns

• Sistemas automatizados de barreira de estacionamento que exigem a presença do veículo antes de abrir ou fechar

• Portas e persianas de instalações industriais onde empilhadeiras e outras máquinas devem ser detectadas

• Postos de pedágio e postos de controle de entrada onde os veículos precisam ser identificados antes de prosseguir

• Sistemas de controle de acesso que restringem ou permitem a entrada com base na detecção de veículos

• Aplicativos de gerenciamento de tráfego e contagem de veículos

• Sistemas de entrada baseados em tempo e soluções de gerenciamento de estacionamento

• Cais de carga do armazém e zonas de equipamentos operados por veículos

Tipos de veículos suportados

O detector de loop é eficaz para detectar várias formas de veículos com carroceria metálica, incluindo, mas não se limitando a:

• Veículos de passageiros padrão

• Caminhões comerciais e vans de entrega

• Motocicletas e scooters

• Empilhadeiras industriais e pequenas máquinas

• Outros veículos com massa metálica suficiente para alterar o campo do loop

A instalação adequada do circuito indutivo é essencial para garantir resultados de detecção consistentes e precisos.

Métodos de detecção

Este dispositivo oferece suporte a dois métodos principais de detecção de veículos:

• ​Modo de detecção de presença:​​ Mantém o relé de saída ativo enquanto um veículo permanecer no circuito. Útil para manter um portão aberto ou indicar que um espaço está ocupado.

• ​Modo de detecção de pulso:​​ Produz um sinal de saída curto quando um veículo é detectado pela primeira vez. Normalmente usado para iniciar uma ação como abrir uma barreira ou registrar uma entrada.

Configurações de detecção

• ​Nível de sensibilidade:​​ Pode ser ajustado para garantir a operação adequada com diferentes configurações de loop. Configurações mais sensíveis são adequadas para voltas de fio menores ou com menos voltas. Configurações menos sensíveis funcionam melhor com loops maiores ou áreas de tráfego intenso.

• ​Tempo de ativação do relé:​​ A duração da saída pode ser definida para atender às necessidades do dispositivo controlado, como por quanto tempo um portão deve permanecer aberto.

• ​Seleção de modo:​​ Escolha entre diferentes comportamentos operacionais, incluindo reinicialização automática, retenção manual, modo de teste e opções de frequência para reduzir a interferência.

• Faixa de frequência: Ajustável para ajudar a evitar interferência quando vários detectores são instalados próximos

Quaisquer ajustes feitos nas configurações do interruptor DIP requerem uma reinicialização do dispositivo para entrar em vigor.

Detalhes de instalação do loop

O detector depende de um ou mais circuitos indutivos instalados no solo. Esses laços são normalmente feitos de fio de cobre trançado instalado em forma de laço e depois selados no pavimento usando um material durável, como epóxi ou asfalto.

Orientação geral para voltas de loop com base no tamanho do loop:

• Loops em torno de 3 a 4 metros de perímetro: 6 voltas de fio

• Loops em torno de 4 a 6 metros: 5 voltas

• Loops em torno de 6 a 10 metros: 4 voltas

• Loops em torno de 10 a 20 metros: 3 voltas

• Loops acima de 20 metros: 2 voltas

Para obter melhores resultados, os loops devem ser instalados com pelo menos 2 metros de distância um do outro se várias unidades forem usadas na mesma área. Cabos mais longos entre o loop e o detector devem usar cabo blindado para preservar a integridade do sinal.

Opções de fonte de alimentação

• ​Modelo LD-100:​​ Projetado para entrada de energia 100-240V AC

• ​Modelo LD-102:​​ Projetado para entrada de energia de 12-24V DC

Selecione a versão que corresponde à sua fonte de alimentação existente para garantir a operação correta e uma instalação mais fácil.

Por que é uma escolha confiável

• Confiável pelos instaladores para uso em aplicações de estacionamento e acesso do mundo real

• Flexível o suficiente para lidar com diferentes tipos de veículos e configurações de loop

• Fácil de configurar e ajustar sem programação complicada

• Projetado para confiabilidade de longo prazo em ambientes internos e externos

• Compatível com uma ampla gama de controladores de portão, sistemas de acesso e dispositivos de automação

Parâmetros do produto:



Interruptor 2 (configurações do dipswitch)


1.DIP 1 e DIP 2 Configurando Funções Especiais


2. Saída do relé B de configuração DIP 3 e DIP 4


3. Configuração DIP 5 de reinicialização automática


4. DIP 6 e DIP 7 e DIP 8 Configuração do atraso do relé A


5. Frequência de configuração DIP 9 e DIP 10 (40 K a 100 KHz). Usado para evitar a interferência



Instalação de loop:





Comparado com outras marcas



Produção em massa:

Nossa linha de produção garante produção em massa eficiente, controle de qualidade rigoroso e testes completos de pré-embarque para fornecer produtos detectores de loop da mais alta perfeição.




LD-100 canal único, caixa, 1 tipo 11 pinos conecta 100-240VAC (padrão UE)
LD-102 canal único, caixa, 1 tipo 11 pinos conecta 12-24VADC (padrão UE)
LD-105 canal único, caixa, 2 tipos 11 pinos conecta 100-240VAC (padrão dos EUA)
LD-106 canal único, caixa, 2 tipos 11 pinos conecta 12-24VADC (padrão dos EUA)



Certificação:




PERGUNTAS FREQUENTES:

1. Como podemos confiar em você? JUTAI é um fabricante profissional de detectores de circuito veicular com mais de 15 anos de experiência. Testámos todas as marcas da Europa e da China, compreendendo as diferenças. Nosso detector de loop é adequado para seus projetos.

2. Por que nos escolher? Nosso objetivo é uma situação de negócios ganha-ganha!!!

   • O detector de loop JUTAI vem com garantia de 2 anos a partir da data de entrega.
   • Serviço pós-venda 24 horas por dia, 7 dias por semana, com suporte online para quaisquer problemas técnicos.
   • Aceitamos encomendas pequenas ou grandes (OEM/ODM).
   • Substituição de novos produtos em caso de algum problema no produto.
   • Proteção de mercado para clientes.

3. Qual é o seu MOQ? Aceitamos pedidos de amostra ou grandes pedidos. Entendemos que novos clientes podem querer testar amostras para avaliar nossa qualidade e serviço.

4. Qual é o seu prazo de entrega? Cerca de 2 a 10 dias úteis dependendo da quantidade exata do pedido e da disponibilidade de estoque.

5. Seus produtos podem ser personalizados? Sim, certamente. Discuta seus requisitos exatos com nossa equipe de vendas, pois fornecemos serviços OEM/ODM.
