Sensor IR à prova de luz solar para barreiras de estacionamento e portões automáticos - Detecção a 30 m

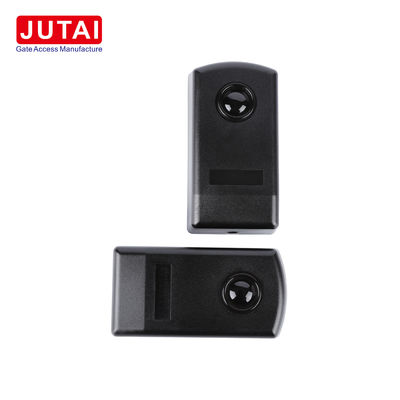

Sensor fotográfico infravermelho JUTAI IR-20: o seu parceiro ideal de detecção ao ar livre

I. Visão geral
O sensor fotográfico infravermelho JUTAI IR - 20 é um dispositivo de alta qualidade projetado para fornecer detecção externa precisa e confiável em uma variedade de aplicações.

II. Características e parâmetros técnicos

A. Características notáveis

1. - Não.Aplicação versátil em sistemas de portas
   • Este detector de feixe solitário é comumente usado em portas automatizadas, como portas deslizantes, persianas e garagens.
   • A função de auto-detecção das portas deslizantes garante um funcionamento suave.
2. - Não.Construção resistente ao tempo
   • Com classificação IP65 e revestimento de borracha, pode resistir à radiação ultravioleta e partículas abrasivas, tornando-o adequado para uso ao ar livre em todas as condições climáticas.
3. - Não.Distância de detecção alargada
   • Tem um alcance máximo de detecção de 20 metros. Mesmo em baixa altitude, mantém um alcance de detecção confiável de 2 a 20 metros.
4. - Não.Componentes de alta qualidade para operação confiável
   • As lâmpadas infravermelhas alemãs garantem uma detecção estável da distância e resistência à luz, enquanto os relés japoneses Omron oferecem compatibilidade com vários operadores de portas.

B. Quadro dos parâmetros técnicos

III. Princípio de funcionamento
O sensor transmite um feixe infravermelho. Quando um objeto entra na zona de detecção e interrompe o feixe, ele altera o sinal recebido pelo receptor.esta alteração aciona o mecanismo de auto-detecção para controlar o movimento da portaPara sistemas de segurança, um feixe interrompido pode enviar um sinal de alarme.

IV. Instruções de instalação

1. Levante o painel frontal do IR-20M para abri-lo.
2. Insira os cabos nas suas carcaças e fixa a base à parede com âncoras ou parafusos adequados.
3. Conectar a fonte de alimentação no intervalo de 12 a 24 V CC/AC.
4. Verifique o LED vermelho no receptor, deve estar desligado com a configuração correta. Interromper o feixe deve ligá-lo.
5. Cobrir o sensor com o painel frontal e segurá-lo.
6. Teste a resposta do relé interrompendo o feixe várias vezes.

V. Pedidos

1. - Não.Automatização de portões e portas
   • Usado para indução do corpo em portões e detecção anti-roubo em portas e janelas.
2. - Não.Sistemas de segurança
   • Adequado para instalações de segurança em instituições educacionais, complexos comerciais, instalações médicas e áreas residenciais.

VI. Conclusão
O sensor JUTAI IR-20 é uma escolha confiável para necessidades de detecção ao ar livre.
