Sensor IR IP65 resistente à luz solar para portas e portas deslizantes automáticas

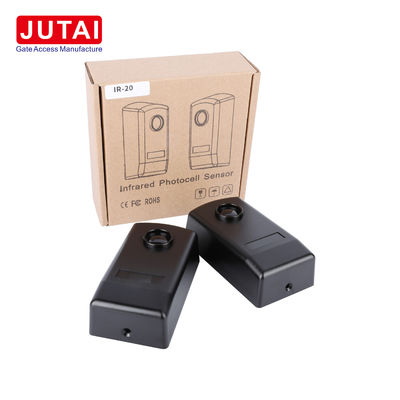

Sensor fotográfico infravermelho JUTAI IR-20: uma solução de detecção ao ar livre confiável

I. Visão geral
O sensor fotográfico infravermelho JUTAI IR - 20 é um dispositivo de ponta adaptado para aplicações ao ar livre, oferecendo capacidades de detecção precisas em vários cenários.

II. Características e pormenores técnicos

A. Características principais

1. - Não.Área de aplicação versátil
   • Este detector de feixe solitário é amplamente utilizado em portas automatizadas como portas deslizantes, persianas e garagens, bem como janelas.É constituído por um transmissor e um receptor com um amplificador integrado que emite um feixe infravermelho.
   • A característica de auto-detecção é um aspecto notável, especialmente para portas deslizantes..
2. - Não.Projeto resistente ao tempo
   • Com uma classificação IP65 e um invólucro de borracha, pode suportar condições exteriores adversas, como chuvas e tempestades de poeira, graças à sua resistência à radiação ultravioleta e partículas abrasivas.
3. - Não.Alcance de detecção alargado
   • Capaz de detectar objetos a uma distância máxima de 20 metros, mesmo em baixa altitude (20-40 cm acima do solo), mantém um alcance de detecção confiável de 2 a 20 metros.
4. - Não.Componentes de alta qualidade para um desempenho ótimo
   • As lâmpadas infravermelhas da marca alemã garantem uma detecção estável da distância e resistência à luz, enquanto os relés japoneses Omron garantem compatibilidade com vários operadores de portas.A produção de adesivos SMT garante a qualidade da produção de lotes.

B. Quadro dos parâmetros técnicos

III. Princípio de funcionamento
O sensor funciona emitindo um feixe infravermelho do transmissor. Quando um objeto entra na zona de detecção e interrompe esse feixe, ele causa uma mudança no sinal recebido pelo receptor.Em aplicações como portas deslizantesPara sistemas de segurança, o feixe interrompido pode enviar um sinal de alarme para um hospedeiro.

IV. Etapas de instalação

1. Abrir o IR-20M levantando o painel frontal.
2. Insira os cabos na sua caixa e fixa a base à parede, utilizando âncoras ou parafusos apropriados, dependendo da superfície de montagem.
3. Conectar a fonte de alimentação no intervalo de 12 a 24 V CC/AC.
4. Verifique se o LED vermelho do receptor está desligado, com o posicionamento e o alinhamento corretos. Interromper o feixe deve ligá-lo.
5. Cubra com o painel frontal e fique com parafusos.
6. Teste a resposta do relé interrompendo o raio várias vezes.

V. Pedidos

1. - Não.Automatização de portões e portas
   • Utilizado para indução do corpo em barreiras de estacionamento, portões, etc., e como detecção anti-roubo para janelas e portas.
2. - Não.Sistemas de segurança
   • Adequado para instalações de segurança em instituições educacionais, áreas comerciais, instalações médicas e locais residenciais.

VI. Conclusão
O sensor JUTAI IR-20 é uma escolha confiável para detecção ao ar livre, oferecendo desempenho estável e fácil instalação.
