Sensor de fotocélula infravermelha à prova de intempéries para portas de barreira com alcance de 30 m

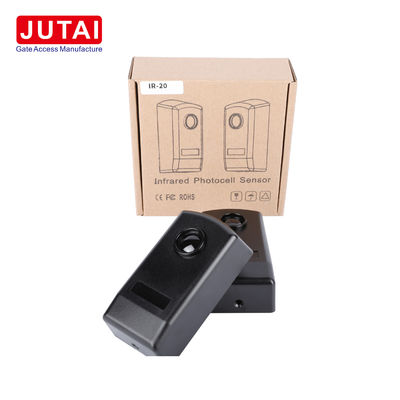

Sensor fotográfico infravermelho JUTAI IR-20: ideal para aplicações de detecção ao ar livre

I. Introdução

O sensor fotográfico infravermelho JUTAI IR-20 é um dispositivo altamente confiável e versátil concebido para uma ampla gama de necessidades de detecção ao ar livre.Sistemas de alarme de segurança, ou aplicações anti-roubo, este sensor oferece excelente desempenho.

II. Características e parâmetros técnicos

A. Características

1. - Não.Aplicações versáteis
   • Os detectores de feixe solitários como o JUTAI IR-20 são comumente utilizados em portas deslizantes automatizadas, portas de obturação, portas de garagem, janelas, etc.É constituído por um transmissor e um receptor com um amplificador integrado que emite um feixe infravermelho.
   • A capacidade de auto-detecção do sensor IR-20 é especialmente útil para portas deslizantes.Assim que o feixe for restaurado, a porta retoma o fechamento até que se feche completamente novamente.
2. - Não.Resistência ao clima
   • Com classificação IP65 e revestimento de borracha, é altamente resistente à radiação ultravioleta e partículas abrasivas, tornando-o adequado para ambientes externos.tempestades de poeira, e outras condições climáticas adversas.
3. - Não.Largo alcance de detecção
   • O alcance máximo de detecção é de 20 metros, que pode ser ajustado de acordo com diferentes requisitos de instalação.Pode manter um alcance de detecção confiável dentro de 2 - 20 metros.
4. - Não.Componentes de alta qualidade
   • As lâmpadas infravermelhas usam marcas alemãs para garantir a detecção estável de distância e resistência à luz.A produção de adesivos SMT é adotada para garantir a qualidade e a precisão da produção por lotes.

B. Quadro dos parâmetros técnicos

III. Princípio de funcionamento

O sensor JUTAI IR-20 funciona com base na interrupção de um feixe infravermelho.que é projetado para neutralizar a interferência de luz externaQuando um objeto se move dentro da zona de detecção definida pelo transmissor e pelo receptor, ele interrompe o feixe infravermelho. Esta interrupção causa uma alteração no sinal recebido pelo receptor.No caso de aplicações como portas deslizantesPara os sistemas de alarme de segurança, a interrupção do feixe pode desencadear um sinal de alarme que é retransmitido para o hospedeiro de alarme de segurança.

IV. Instruções de instalação

1. Para abrir o IR-20M, levantar o painel frontal da fotocélula.
2. Insira os cabos na caixa e fique a base na parede.
   • Se for montado numa parede, perfurar três furos de 5 ø e colocar âncoras de parafuso adequadas.
   • Se estiver montado em metal, perfurar três furos de 3 ø para fixação com parafusos auto-apertados.
3. Façam as ligações elétricas, alimentem as células fotovoltaicas com uma tensão entre 12 e 24V DC/AC.
4. Se o posicionamento, o alinhamento e a conexão estiverem corretos, o LED vermelho no receptor ficará desligado.
5. Cobrir a célula fotovoltaica com o painel frontal.
6. Interrompa o raio várias vezes para verificar a resposta do relé.
7. Fixar os painéis frontais com os parafusos fornecidos.

V. Pedidos

1. - Não.Automatização de portões e portas
   • Pode funcionar como um dispositivo de indução corporal para barreiras de estacionamento, portões para caminhantes e portões de veículos.
2. - Não.Sistemas de segurança
   • Ideal para incorporação em instalações de segurança dentro de instituições educacionais, complexos comerciais, instalações médicas, instalações residenciais, etc.A gama de detecção estável garante a detecção precisa de intrusões mesmo em ambientes externos.

VI. Conclusão

O sensor fotográfico infravermelho JUTAI IR - 20 é um dispositivo de alta qualidade, confiável e resistente ao clima que oferece uma ampla gama de aplicações em mecanismos de abertura de portões e sistemas de segurança.As suas características avançadas, desempenho estável e fácil instalação tornam-no uma ótima escolha para várias necessidades de detecção ao ar livre.
