RVP42-7M Sensor de movimento porta abridor pessoas veículo diferenciação para porta aérea industrial

Descrição do produto RVP42 - 7M

1. Introdução ao produto
   • O RVP42-7M é um radar de alto desempenho desenvolvido pela Shenzhen JUTAI COMM CO., LTD. É projetado para aplicações em indústrias como portas industriais, portas de garagem, portas de armazenamento frio,e barreirasEste radar pode detectar a presença de pessoas ou veículos no ambiente e tem a função de identificar e filtrar veículos ou pedestres em movimento lateral.
2. Aparência e dimensões

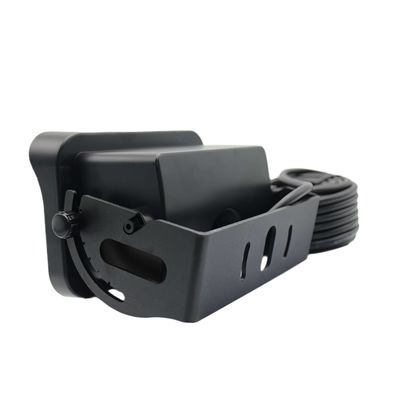

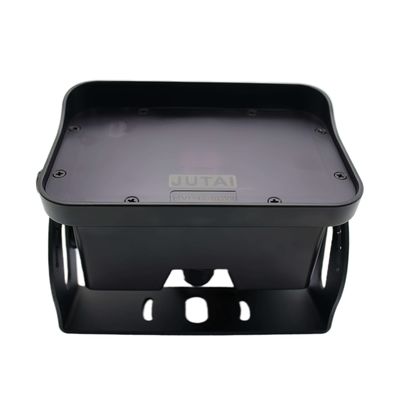

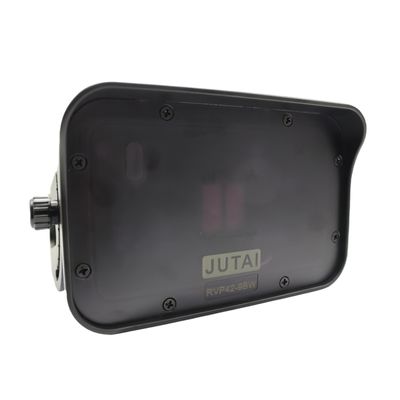

   • O radar possui uma caixa de alumínio anodizado cinza e policarbonato. Suas dimensões (incluindo o suporte) são 164 mm x 111 mm x 94,5 mm, e pesa 630 g.O projeto global é compacto e adequado para vários locais de instalação.
3. Cablagem e instalação
   • Fornecimento de energia: A gama de tensão de trabalho é de 12 a 36 VADC, com uma corrente de trabalho inferior a 100 mA. Os cabos de alimentação são codificados por cores para facilitar a identificação: preto para ±12 a 36 VADC e vermelho para +12 a 36 VADC.
   • Saída do reléA saída padrão do relé é NO (NC). O fio amarelo é para o relé 1 COM e o fio verde é para o relé 1 NO. A saída do sinal do relé é indicada por uma luz verde.
   • Requisitos de instalaçãoO sensor deve ser firmemente instalado numa superfície plana para minimizar o impacto das vibrações.assegurar que não existem objetos metálicos na frente da tampa do sensor, e não instale o sensor perto de luzes fluorescentes.
   • Altura da instalação: Pode ser instalado a uma altura que varia de 2 metros a 7 metros, proporcionando flexibilidade em diferentes cenários de aplicação.
4. Parâmetros técnicos
   • O radar Doppler e o módulo planar do RVP42-7M possuem as seguintes especificações técnicas, conforme apresentado no quadro acima.A frequência de emissão de 125 GHz permite a detecção precisa de objetosCom uma potência de emissão inferior a 20 dBm, funciona de forma eficiente, mantendo a segurança.A ampla gama de temperaturas de -30°C a +60°C e a capacidade de funcionar em 0% a 95% de umidade relativa (sem condensação) tornam-no adequado para diversas condições ambientaisO comprimento do cabo de 7 m proporciona conveniência durante a instalação e ligação. O seu nível de protecção IP65 proporciona uma boa protecção contra a entrada de poeira e água.Pode detectar velocidades de veículos até 25 km/h, que é benéfico para aplicações em que o movimento do veículo precisa de ser monitorizado.
5. Configurações dos parâmetros da função do sensor (detalhes não fornecidos na íntegra no documento original, mas podem ser adicionados com base em informações adicionais)
   • Embora os pormenores específicos não estejam completos no documento actual, em geral,Esta secção abrange as definições relacionadas com a sensibilidade do radar para detectar diferentes objetos (pessoas e veículos), a gama de detecção e quaisquer parâmetros ajustáveis que possam otimizar o seu desempenho em ambientes específicos.Pode incluir opções para ajustar o limiar de detecção para diferentes tamanhos ou velocidades de objetos.
6. Operação de controlo remoto (com notas especiais)
   • O radar pode ser ligado pressionando o botão START no comando remoto. O comando remoto deve ser apontado para o radar sem tremer até que o botão START permaneça ligado.Se o botão START piscar, pode indicar um problema, e o utilizador pode ter de pressionar o botão START por muito tempo para desligá-lo, remover e reinstalar a bateria, e, em seguida, repetir o processo de ligação.O comando remoto só funciona nos primeiros 30 minutos após o radar ser ligado.Se tiverem passado mais de 30 minutos, o radar deve ser desligado e depois ligado novamente para que o comando remoto funcione.
