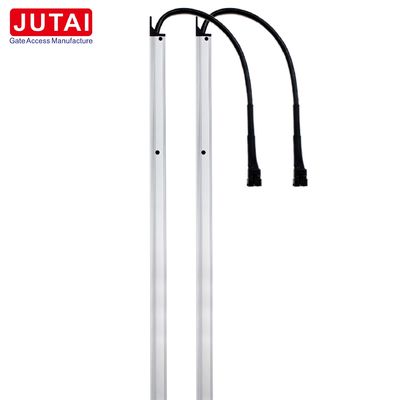

Sensor de cortina de luz de segurança de 1800 mm IP65 10m Sensor de elevação de portas industriais de alta velocidade

Lugar de origem China
Marca JUTAI
Certificação CE
Número do modelo SC180-29
Quantidade de ordem mínima 1
Preço negotiable
Detalhes da embalagem desenho animado
Tempo de entrega 5 - 8 dias de trabalho
Termos de pagamento T/T, L/C, D/A, D/P, Western Union, Paypal, , MoneyGram, Alipay
Habilidade da fonte 1000 peças por mês

Contacte-me para amostras grátis e vales.

Whatsapp:0086 18588475571

Wechat: 0086 18588475571

Skype: sales10@aixton.com

Se você tem algum interesse, nós fornecemos a ajuda online de 24 horas.

x
Detalhes do produto
Comprimento total 1838 mm Altura máxima de protecção 1566 mm
Número do feixe 29pcs Tempo de resposta ≤ 100 ms
Capacidade anti-UV 100000LUX Temperatura de funcionamento - 20°C ~ + 60°C
corrente de funcionamento < 150mA @ DC12 - 24V Faixa de detecção 10 m
Destacar

Cortina de luz em branco de 10 m

,

Cortina de iluminação industrial

,

Tela de iluminação de bloqueio IP65

Deixe um recado
Descrição de produto

Sensor de cortina de luz de segurança de 1800 mm IP65 10m Sensor de elevação de portas industriais de alta velocidade 0





JUTAI 1.8m 29 - Sensor de cortina de luz de bloqueio de segurança do feixe: solução de segurança incomparável

I. Introdução


O JUTAI 1.8m 29 - Sensor de cortina de luz de vazio de segurança do feixe é um dispositivo de segurança de última geração projetado para cumprir diversos pré-requisitos de segurança industrial e comercial com a máxima precisão e confiabilidade.

II. Embalagem e componentes incluídos


O pacote do produto abrange todos os elementos essenciais para a instalação e operação sem problemas, incluindo faixas de alimentação, um transmissor, um receptor, um manual de utilização completo, elementos de fixação,e tubos de expansãoPara as quantidades exactas de cada componente, consultar a lista pormenorizada fornecida no manual de utilização.

III. Funcionalidade do produto


  1. Formação da grade protetora
    • Ao emitir um feixe de luz precisamente calibrado entre o transmissor e o receptor, ele constrói uma rede de proteção altamente confiável.Detecção instantânea de qualquer intrusão de objetos ou pessoas na área definida da gradeUma vez detectada, aciona imediatamente o sistema de segurança, garantindo assim a segurança do pessoal e do equipamento.
    • A função única de bloqueio diferencia este sensor, que pode discriminar e ignorar com precisão objetos irrelevantes, garantindo que seu funcionamento não seja afetado por obstruções falsas.Esta característica é particularmente crucial em ambientes industriais complexos onde podem estar presentes vários objetos..
  2. Área de aplicação versátil
    • Ele encontra ampla aplicação em zonas críticas de segurança, como portas, portões automáticos e equipamentos de elevação.A sua capacidade de detectar com precisão os potenciais riscos de armadilhas torna-o um componente de segurança indispensável nestes ambientes.

IV. Tamanho e dimensões físicas


  1. Comprimento óptimo e perfil fino
    • Com um comprimento total que é ideal para uma grande variedade de cenários de instalação, e uma secção transversal elegante medindo apenas 12,5 mm,Pode ser facilmente integrado na maioria das aberturas da porta sem impedir a ação normal de fechamento das portasEste design não só garante uma adaptação perfeita, mas também contribui para a estética geral da instalação.
  2. Espaçamento preciso do feixe
    • A distância do feixe é meticulosamente definida em 60 mm, dotando o sensor da notável capacidade de detectar até mesmo objetos finos como garfos de empilhadeira com uma precisão excepcional.Este elevado nível de precisão é essencial para garantir a segurança do pessoal e do equipamento valioso em ambientes industriais.

V. Especificações de fiação


  1. Cablagem do receptor
    • A configuração de fiação do receptor é claramente definida, com cada cor de fio servindo uma função específica.o fio vermelho para sincronização DC12V - 24V, e os fios verdes e brancos são reservados para uso futuro ou personalizações específicas.
  2. Cablagem do transmissor
    • De forma semelhante, o transmissor tem sua própria configuração de fiação distinta. O fio preto é para Ground (GND), o fio amarelo para Signal, o fio vermelho para DC12V - 24V fonte de alimentação,e os fios verdes e brancos são reservadosÉ de extrema importância conectar corretamente os fios amarelos tanto para receber como para transmitir para garantir a comunicação e a funcionalidade adequadas.

VI. Parâmetros técnicos


Especificações Transmissor Receptor
Corrente de trabalho < 150 mA @ DC12 - 24V < 150 mA @ DC12 - 24V
Luzes indicadoras Luz do indicador de potência sempre acesa Luz do indicador de potência sempre acesa; a luz do indicador de estado acende-se quando se detecta um obstáculo
Cordão de extensão 2 m 8m
Temperatura de funcionamento - 20°C ~ + 60°C - 20°C ~ + 60°C
Nível de protecção Ip65 IP65
Material da concha Liga de alumínio + PC Liga de alumínio + PC
Capacidade anti-interferência 100000Lux 100000Lux
Tempo de resposta - < 100 ms
Distância de operação 1 a 8 m 1 a 8 m
Duração total 1838 mm 1838 mm
Altura máxima de protecção 1566 mm 1566 mm
Número de fotocélulas 29 29
Espaçamento do olho 58 mm 58 mm
Tensão de funcionamento DC12 - 24V DC12 - 24V
Saída do relé - Não

VII. Guia de resolução de problemas


  1. Desalinhamento da cortina de luz
    • Se as cortinas luminosas não se alinharem adequadamente, as possíveis soluções incluem o ciclo de energia das unidades de recepção e transmissão, verificando a conexão adequada da linha de sincronização do sinal,e reinstalação das unidades se a sua posição for instável.
  2. Detecção de sinais falsos
    • No caso de a cortina de luz indicar um sinal recebido quando não bloqueada, verifique a presença de outros dispositivos infravermelhos nas proximidades que possam estar a causar interferências.limpar a janela da cortina de luz para remover eventuais obstruções ou sujeira que possam estar afetando o sinal, e reajustar o ângulo de alinhamento entre o transmissor e o receptor.
  3. Ausência de medidas anti-esmagamento
    • Quando a cortina luminosa estiver a funcionar normalmente, mas a acção anti-prensagem não for desencadeada, é essencial inspeccionar a saída do relé e a porta anti-prensagem.assegurar que a distância de trabalho esteja dentro do intervalo especificado para garantir o funcionamento adequado.
  4. Função de ocultar inacessível
    • Se a função de ocultação não puder ser acedida, verificar se há alguma fuga de luz durante o funcionamento, verificar se o feixe inferior está bloqueado,e garantir que a porta inferior ou abrigo atenda aos requisitos mínimos de distância para blindagem contínua.

VIII. Precauções e manutenção


  1. Gestão de cabos
    • Manter todos os cabos de ligação afastados dos condutores de alta tensão ou de alta corrente para evitar interferências eletromagnéticas e assegurar o funcionamento seguro e estável do sensor.
  2. Componentes apropriados de sombreamento
    • Assegurar-se-á de que a porta lateral inferior ou o abrigo utilizados para o recurso de apagamento são adequados e satisfazem as condições necessárias para um desempenho óptimo.
  3. Limpeza regular
    • Limpe periodicamente as janelas do transmissor e do receptor com uma toalha seca e macia para manter os caminhos de transmissão e recepção limpos.Este passo de manutenção simples, mas crucial, ajuda a evitar que a sujeira e os detritos interfiram no funcionamento normal do sensor.
  4. Manuseio físico
    • Evite dobrar ou torcer a cortina de luz para preservar sua integridade estrutural e funcionalidade. Qualquer dano físico à cortina pode comprometer seu desempenho e capacidades de segurança.
  5. Manutenção da distância de sombra
    • Observar a distância mínima especificada para a sombra contínua para garantir uma detecção precisa e fiável.
  6. Proteção da superfície
    • Não arranhe a superfície do sensor para proteger os seus componentes internos e manter a sua aparência estética.Uma superfície arranhada ou danificada também pode afetar o desempenho do sensor ao longo do tempo.
  7. Inspecções mensais
    • Verifique mensalmente se há sinais de soltura no transmissor, receptor e cabo de extensão.e fio de saída de sinal para garantir uma operação contínua e segura.

IX. Características especiais


  1. Integração perfeita
    • A sua concepção inovadora permite a sua instalação na abertura das portas sem obstruir o processo normal de fechamento.Isto não só simplifica o processo de instalação, mas também melhora a funcionalidade e a conveniência do sistema de segurança.
  2. Imunidade à luz solar
    • Testado rigorosamente e comprovadamente imune às interferências da luz solar forte, o sensor pode operar de forma confiável mesmo em ambientes luminosos ao ar livre ou bem iluminados.Esta característica garante um desempenho constante independentemente das condições de iluminação.
  3. Componentes premium
    • A utilização de núcleos de lâmpadas importados contribui significativamente para o seu desempenho anti-luz excepcional, elevando a qualidade geral e a durabilidade do produto.Isto garante a fiabilidade a longo prazo e a detecção precisa numa ampla gama de aplicações.

Em conclusão, o JUTAI 1.8m 29 - Beam Safety Blanking Light Curtain Sensor combina uma série de características avançadas, especificações técnicas confiáveis,e construção robusta para fornecer uma solução de segurança de nível superior para um amplo espectro de aplicações industriais e comerciaisO seu design meticuloso e a sua funcionalidade abrangente tornam-no a escolha preferida para garantir a segurança e a eficiência operacional em ambientes críticos.
