1800 mm 29 feixes Sensor de cortina de luz de segurança IP65 impermeável Distância de detecção de 10m

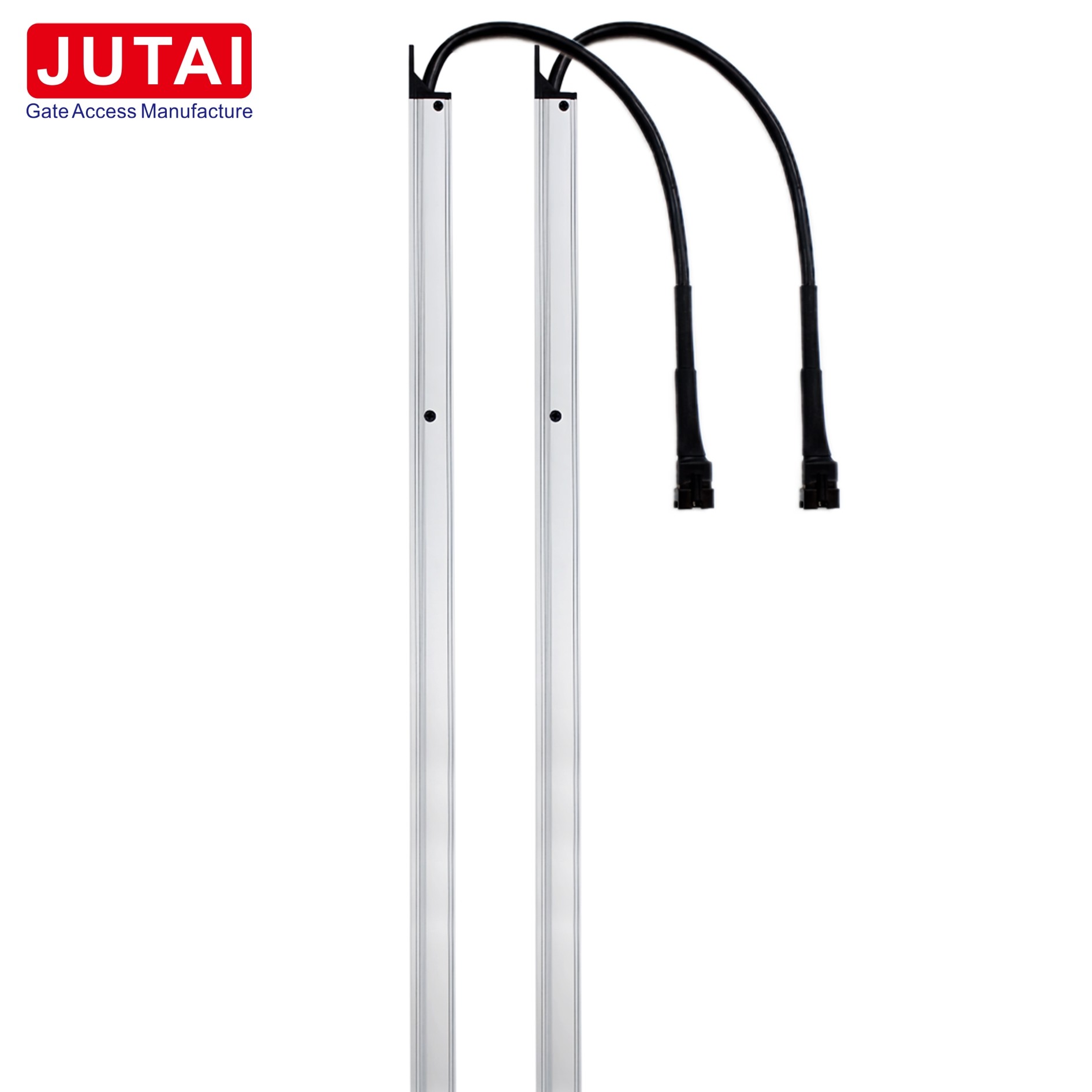

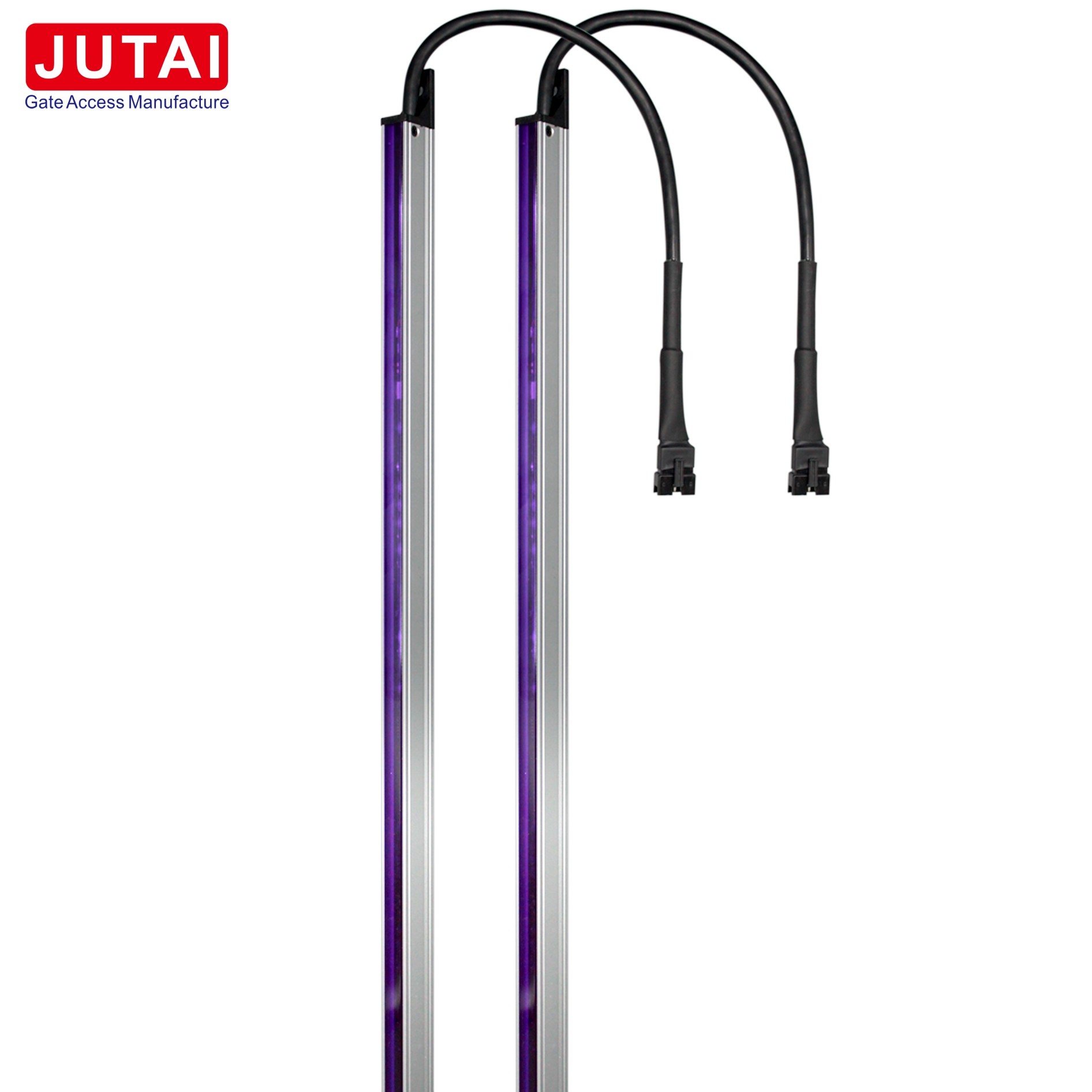

JUTAI 1.8m Sensor de cortina de luz de proteção de 29 faixas

O JUTAI 1.8m 29-Beam Safety Blanking Light Curtain Sensor é um dispositivo de segurança avançado concebido para atender a uma ampla gama de requisitos de segurança industrial e comercial.Combina componentes de alta qualidade e recursos sofisticados para proporcionar uma protecção fiável e eficiente em áreas críticas.

1Características especiais

• Instalação sem problemas: A cortina de luz foi concebida para ser facilmente integrada nas aberturas das portas, garantindo que não interfira no processo normal de fechamento.
• Luz solar testada: Com a prova de funcionar sem interferência da luz solar forte, o sensor permanece confiável tanto em ambientes luminosos ao ar livre como em ambientes interiores bem iluminados.
• Componentes de alta qualidade: Fabricado com núcleos de lâmpadas importados, o sensor oferece um desempenho anti-luz excepcional, aumentando a durabilidade e a longevidade do produto.

2Função do produto

O JUTAI 1.8m 29-Beam Safety Blanking Light Curtain Sensor cria uma grade protetora emitindo 29 feixes de luz infravermelha direta entre o transmissor e o receptor.Se um objeto ou pessoa entrar na área de detecção, o sistema activa imediatamente as medidas de segurança.Função de esvaziamentoAssegura que os objetos irrelevantes são ignorados, mantendo um desempenho óptimo dos sensores sem interferência de obstruções desnecessárias.Esta função torna o sensor ideal para utilização em áreas críticas como portas, portão automatizado e equipamento de elevação, mitigando eficazmente os riscos potenciais de enredos.

3. Função de esvaziamento

• Instalar: A cortina de luz é instalada no interior da abertura da porta.
• Fecha.Quando a porta se fecha, os feixes de luz são bloqueados sequencialmente de cima para baixo.
• Detecção: Se um objeto interromper o feixe de luz durante o movimento de fechamento da porta, o sistema desencadeia imediatamente a reabertura da porta, garantindo a segurança.

4. Tamanho e dimensões

• Duração: Adequado para uma variedade de instalações, o sensor mede 1838 mm de comprimento total, ajustando-se perfeitamente nas aberturas da porta.
• Secção transversal: Com um design fino e uma secção transversal de 12,5 mm, encaixa perfeitamente em espaços estreitos sem obstruir os movimentos da porta.
• Distância do feixe: A distância do feixe é definida com precisão em 60 mm, garantindo a detecção de objetos pequenos, como garfos de empilhadeira, com alta precisão.

5. Definições de fiação

Cablagem do transmissor

Cablagem do receptor

NotasOs fios amarelos do receptor e do transmissor devem estar ligados para sincronização.

6Parâmetros técnicos

7. Resolução de problemas

• Cortinas de luz não alinhadas:

  • Alimentação de ambas as unidades.
  • Verifica a fiação de sincronização.
  • Reinstale se a posição for instável.

• Luz de sinal acesa, mas sem bloqueio:

  • Certifique-se de que nenhum outro dispositivo infravermelho interfere.
  • Limpe a cortina de luz para remover qualquer obstrução.
  • Ajuste o alinhamento entre transmissor e receptor.

• Nenhuma ação contra o beliscar:

  • Verifique a saída do relé e as conexões anti-pincagem.
  • Assegurar que a distância de trabalho esteja dentro da faixa especificada.

• Incapaz de acessar a função de ocultação:

  • Verificar se há fugas de luz durante o funcionamento.
  • Certifique-se de que o feixe inferior não está bloqueado.
  • Verificar se a porta ou abrigo satisfaz os requisitos mínimos de distância para a blindagem contínua.

8. Precauções

• Mantenha os cabos de ligação longe dos condutores de alta tensão ou de alta corrente para evitar interferências.
• Assegurar que a porta inferior ou o abrigo utilizados para a função de bloqueio estão correctamente posicionados para satisfazer as condições exigidas.
• Limpe regularmente as janelas do transmissor e do receptor com uma toalha macia para evitar o acúmulo de sujeira, o que pode afetar o funcionamento do sensor.
• Evite dobrar ou torcer a cortina de luz para manter a sua integridade.
• Verifique mensalmente se o transmissor, o receptor e o cabo de extensão estão soltos, bem como a confiabilidade das conexões de fio.

O JUTAI 1.8m 29-Beam Safety Blanking Light Curtain Sensor combines a range of advanced features and high-quality components to offer a reliable and efficient safety solution for various industrial and commercial applicationsCom a sua instalação sem problemas, funcionalidade de blanking e especificações técnicas robustas, este produto garante a máxima segurança em ambientes de alto risco.
