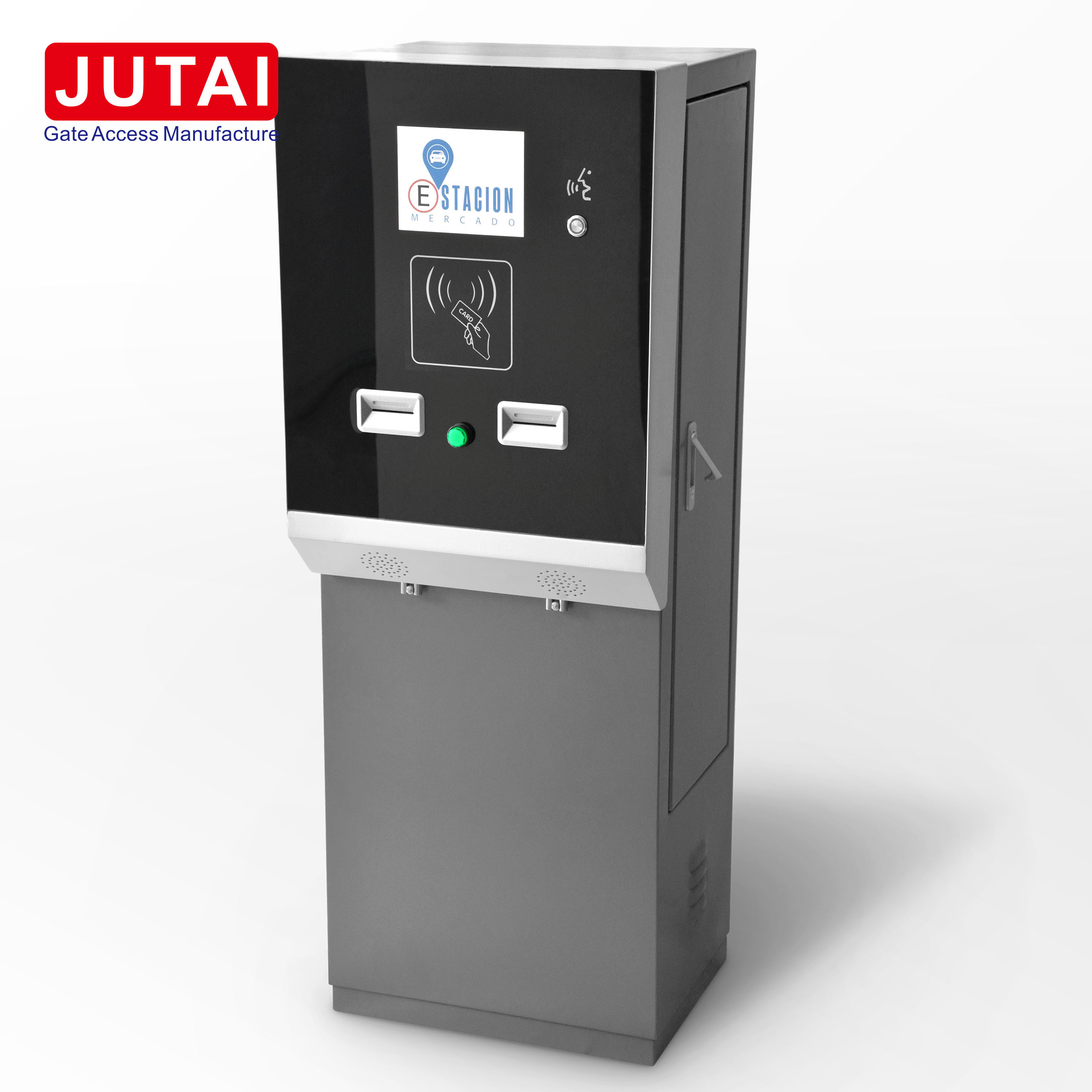

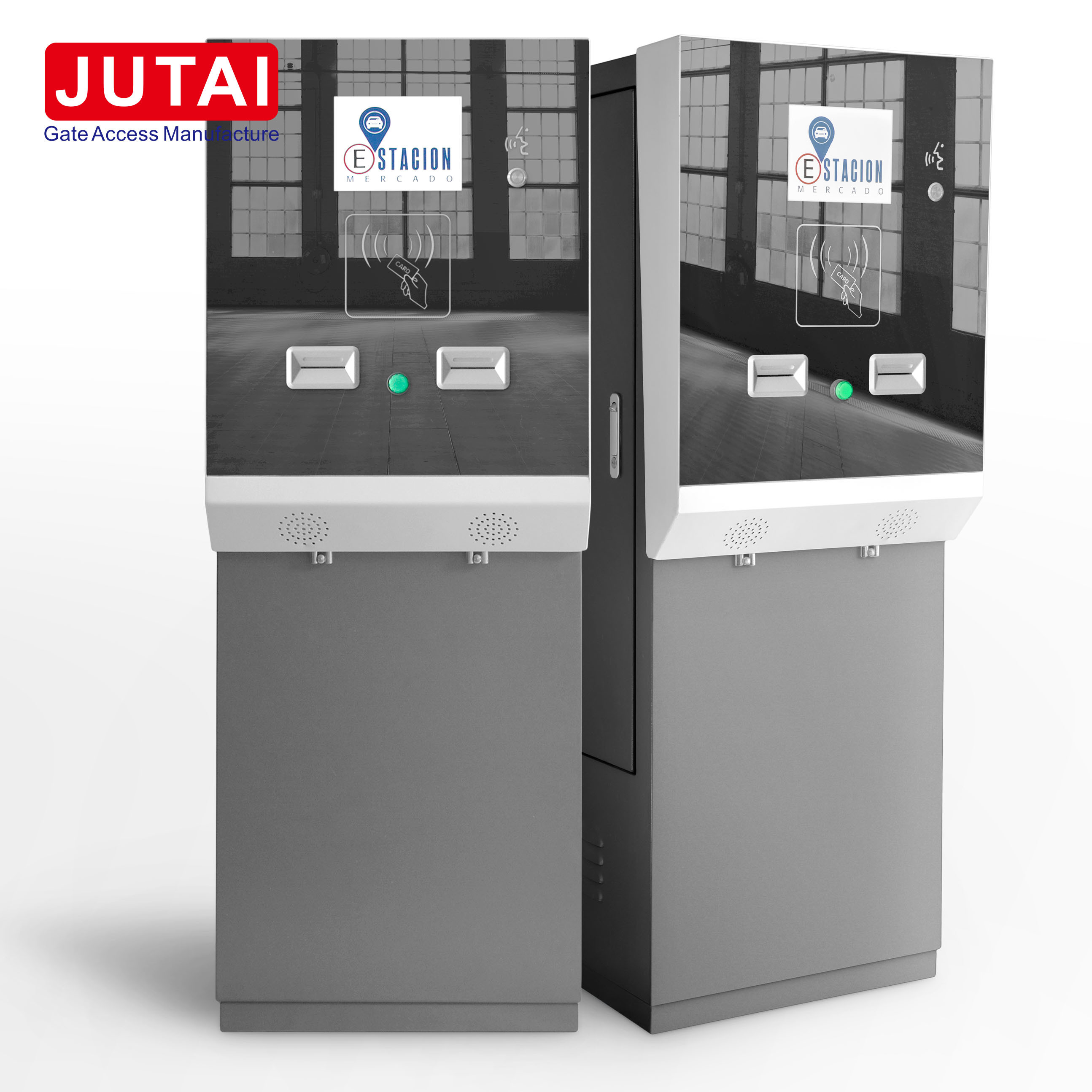

Máquina de entrada/saída de bilhetes de estacionamento - Descrição do produto

I. Visão geral do produto

II. Características essenciais

A. Design fácil de usar

• A caixa de bilhetes possui um design único de habitação com painéis frontais e laterais que podem ser abertos, facilitando a fiação e manutenção internas sem esforço.
• Equipado com botões de emissão e recolha de cartões, juntamente com slots de cartão iluminados, todo o processo é guiado por indicações de voz claras e instruções de exibição intuitivas,assegurar uma experiência de utilização perfeita.

B. Capacidades aprimoradas de tratamento de cartões

• Na entrada, são instalados dois dispensadores de cartões, duplicando a capacidade de armazenamento do cartão e reduzindo efetivamente a frequência de reabastecimento manual do cartão.Isto não só minimiza a carga de trabalho dos operadores, mas também simplifica o processo de entrada dos veículos.
• A saída está equipada com dois colectores de cartões, proporcionando um sistema redundante onde a falha de um colector não interrompe a operação normal.Esta redundância reduz significativamente a probabilidade de congestionamento do tráfego causado por problemas de recolha de cartões.

C. Detecção e diferenciação de veículos

• O sistema integrado de sensores de solo duplos foi concebido para distinguir com precisão entre motocicletas e veículos pequenos.Isto permite a aplicação de diferentes cálculos tarifários com base nos tipos de veículos, proporcionando um sistema de faturamento mais flexível e equitativo.

D. Comunicação eficiente em termos de custos

• Com um botão de intercomunicador e microfone embutidos, a caixa de bilhetes suporta a funcionalidade de intercomunicador LAN através de um software dedicado.que resulte em poupanças de custos para o projeto global.

E. Monitoramento do estado do portal

• A interface de feedback da porta oferece uma representação visual em tempo real do estado da porta e das suas conexões periféricas no software de gestão.Isto permite que os operadores tenham o controlo e a consciência completos dos pontos de acesso em todos os momentos.

F. Durabilidade industrial

• Projetado para suportar condições extremas, a caixa de bilhetes pode funcionar perfeitamente numa ampla gama de temperaturas de -40°C a 85°C. Isto garante um desempenho confiável 24 horas por dia, 7 dias por semana,tornando-o adequado para vários ambientes.

G. Fácil instalação e conectividade

• Com uma interface RJ45 para conexão LAN, a caixa de tickets pode estabelecer automaticamente uma conexão com o software de gestão uma vez configurado o endereço IP do servidor.Isto simplifica o processo de instalação e comissionamento, poupando tempo e esforço.

H. Valor acrescentado comercial

• Além das suas funções principais de gestão de estacionamento, o sistema também oferece capacidades de publicidade comercial.Isto proporciona uma oportunidade para a geração de receitas adicionais através de exibições de publicidade direcionadas.

III. Especificações do produto

A. Especificações do hardware

B. Método de fiação e notas

1. Diagrama de fiação: A fonte de alimentação (110~220VAC) é ligada à caixa de bilhetes, que é então ligada à rede do computador de gestão através de um interruptor RJ45 e controladores.O diagrama fornecido ilustra as conexões do dispositivo externo.
2. Precauções de fiação:
   • Dado o complexo sistema interno da caixa de bilhetes, que é pré-configurado na fábrica, é essencial seguir o diagrama de ligação externa.
   • Quando o circuito de indução de terra é ligado, é necessária uma estrita adesão ao princípio do par torcido, com o par torcido ligado ao sensor de detecção de terra.A falta de controlo pode resultar numa detecção imprecisa da entrada e saída do veículo..
   • Em caso de discrepâncias entre as posições das interfaces de fiação no diagrama e o dispositivo real, consultar as marcas do dispositivo real para uma fiação precisa.

C. Diagrama de dimensões do produto

IV. Especificações dos componentes internos

A. Controlador

1. Características fundamentais:
   • Construído com um robusto projeto industrial, o controlador pode operar de forma estável dentro de uma faixa de temperatura de -40°C a 85°C.É equipado com um temporizador de vigilância para evitar falhas do sistema e garantir a operação ininterrupta.
   • A interface TCP/IP de alta velocidade permite uma comunicação rápida e eficiente, ao mesmo tempo em que simplifica o processo de fiação.
   • Ele fornece uma DLL (Dynamic Link Library), permitindo uma fácil integração e chamadas de funções em diferentes linguagens de programação, facilitando a implementação de recursos complexos.
   • Existem múltiplas interfaces de comunicação disponíveis para satisfazer os diversos requisitos da indústria e garantir a conectividade perfeita com outros dispositivos.
   • Com três saídas de controle de luz, pode gerenciar efetivamente luzes LED de 5-24V, melhorando a exibição visual e a orientação do usuário.
   • As três entradas de indução de solo permitem a detecção em tempo real do tipo de veículo, permitindo a emissão precisa de cartões e a impressão de bilhetes em papel com base no tipo de veículo detectado.
   • São fornecidas três entradas de botões para diferentes funções operacionais, permitindo uma interação intuitiva do utilizador.
   • O controlo duplo do portão com isolamento garante o controlo simultâneo e independente de dois portões, permitindo operações de entrada e saída suaves.
   • O feedback duplo de portão com entrada de isolamento permite um monitoramento preciso do estado do interruptor de portão, aumentando a segurança e a consciência operacional.
   • As duas interfaces distribuidor/coletor de cartões proporcionam flexibilidade na ligação de vários dispositivos de manipulação de cartões, otimizando o processo de gestão de cartões.
   • Um botão multifuncional é incluído para redefinir o sistema, restaurar as configurações padrão e o modo de atualização forçada, garantindo fácil gerenciamento e manutenção do sistema.
   • O acesso back-end à página web permite a configuração conveniente de endereços IP locais e de destino no painel de controle, melhorando as capacidades de gerenciamento de rede.
   • Os números de porta de comunicação personalizáveis evitam conflitos com os sistemas existentes, garantindo uma integração perfeita em vários ambientes de rede.
   • O suporte a telas de exibição externas LED e LCD permite uma interatividade e uma exibição de informações aprimoradas, fornecendo aos utilizadores instruções claras e atualizações de estado.
   • O sistema suporta atualizações on-line e baseadas em cartões SD, garantindo fácil acesso aos recursos e melhorias mais recentes e simplificando a manutenção do sistema.
   • O exterior do controlador apresenta uma casca de alumínio com tecnologia de impressão a laser, proporcionando uma dissipação de calor eficiente, marcas de texto claras e uma aparência esteticamente agradável.

B. Exibição LCD

1. Principais características:
   • Projetado e fabricado de acordo com os padrões industriais, o ecrã LCD é adequado para ambientes de alta temperatura dentro da caixa de bilhetes, com uma faixa de temperatura operacional de -30°C a +70°C.
   • Com um brilho ultra-alto de 900 nit, garante uma visibilidade clara mesmo na luz solar direta e possui um grande ângulo de visão para uma experiência ideal do usuário.
   • O relógio RTC incorporado retém dados de tempo mesmo durante quedas de energia, com recuperação automática de tempo após a ligação, garantindo cronometragem precisa e sincronização do sistema.
   • O brilho da iluminação de fundo é ajustável em 64 níveis, permitindo uma operação de eficiência energética à noite ou em condições de pouca luz.
   • Antes de sair da fábrica, o ecrã LCD passa por um processo de envelhecimento de 24 horas para garantir um desempenho fiável e estável após a entrega.

C. Dispensador de cartões

1. Principais características:
   • Projetado com durabilidade industrial, o dispensador de cartões é resistente ao desgaste e à corrosão, tornando-o adequado para vários ambientes adversos, incluindo altas temperaturas e condições empoeiradas.
   • O mecanismo de cartão de cabelo de atrito imita a ação de uma mão humana, garantindo uma distribuição confiável de cartões e uma forte adaptabilidade a diferentes tipos de cartões.
   • Equipado com um vigilante de hardware e um sistema operacional micro em tempo real incorporado, o dispensador de cartões garante uma operação confiável e contínua, minimizando o risco de falhas no sistema.
   • A função de pré-edição do cartão acelera significativamente o processo de emissão do cartão, reduzindo efetivamente os tempos de fila dos veículos e melhorando o fluxo de tráfego.
   • Os alarmes sonoros automáticos são acionados em caso de baixos níveis de cartão, bandejas de cartão vazias ou falhas do sistema, garantindo a intervenção oportuna do operador.O sistema também possui uma função de reinicialização automática após 100 segundos de alarme de erro.
   • Ele oferece interface de controle de nível RS232 e I / O, proporcionando flexibilidade na integração e operação do sistema.
   • Com uma elevada capacidade de reciclagem de cartões de mais de 40 cartões e um alarme sonoro de cartão completo, o dispensador de cartões garante uma gestão eficiente do cartão.
   • A função de recuperação de segurança aprimorada impede a perda maliciosa do cartão, aumentando a segurança do processo de manuseio do cartão.
   • O design da caixa de cartão empilhável permite uma expansão flexível da capacidade de armazenamento do cartão, adaptando-se a diferentes requisitos de utilização.
   • A espessura do cartão pode ser ajustada dentro de uma faixa de 0,3 mm a 2,5 mm (definida na fábrica para 0,8 mm), acomodando vários materiais de cartão.
   • O projeto de instalação de trilho deslizante simplifica a instalação e remoção do dispensador de cartões, tornando a manutenção e a manutenção rápidas e convenientes.
   • Fabricado utilizando técnicas de produção de moldes completos, o dispensador de cartões garante alta precisão do produto e qualidade consistente.

D. Receptor do cartão

1. Principais características:
   • Em caso de bloqueio de cartões, o receptor de cartões oferece opções flexíveis, permitindo que os operadores escolham entre devolver o cartão após um timeout ou receber o cartão à força sem devolvê-lo.
   • As configurações de timeout e retorno de reconhecimento de cartão podem ser personalizadas, proporcionando maior controle sobre o processo de manuseio do cartão.
   • Pode fornecer sinais de activação e comutação para o computador anfitrião, permitindo uma integração perfeita com o sistema de gestão global de estacionamento.
   • O receptor de cartões é equipado com alarmes sonoros e luminosos para alertar os operadores em caso de inserção incorreta do cartão ou de outras condições de erro.

E. Impressora de bilhetes em papel

1. Principais características:
   • A impressora oferece capacidades de ampliação de fontes, permitindo que o texto seja ampliado de 1x a 7x usando o controle de comando, garantindo uma impressão de bilhetes clara e legível.
   • Equipado com um cortador de longa duração com uma vida útil global de mais de 1 milhão de cortes de papel, garante um funcionamento fiável e durável.
   • O sensor de saída de papel incorporado, o sensor de marca negra e o sensor de extremidade de papel opcional permitem o monitoramento contínuo do estado da impressora, garantindo uma operação suave e evitando engarrafamentos de papel.
   • Ele suporta a impressão de código de barras e código QR em vários formatos, com o tamanho de pixel do código QR sendo livremente ajustável para atender a diferentes requisitos de aplicação.
   • A impressora possui uma biblioteca de caracteres chineses GBK integrada e uma biblioteca de caracteres chineses tradicionais integrada, permitindo a impressão de bilhetes em vários idiomas.
   • Ele suporta atualização IAP USB ou RS232, facilitando atualizações e manutenção de firmware fáceis, garantindo que a impressora permaneça atualizada com os mais recentes recursos.

F. Detector de circuito do veículo

1. Principais características:
   • Projetado com as especificações industriais completas, o detector de circuito do veículo pode funcionar continuamente numa faixa de temperatura de -40°C a 85°C, garantindo um desempenho fiável de 7*24 horas.
   • É altamente adaptável, capaz de detectar vários modelos de veículos. Os parâmetros de detecção podem ser ajustados para otimizar o desempenho para diferentes tipos de veículos, garantindo a detecção precisa de veículos.
   • O detector possui dois conjuntos de saídas de relé, com o modo de saída de cada grupo sendo personalizável.
   • O interruptor DIP permite um fácil ajuste da sensibilidade do sensor, facilitando a configuração e calibração rápida e eficiente do detector.
   • Ele suporta saída retardada do sinal de detecção, que pode ser personalizado para atender às necessidades operacionais específicas, garantindo entrada e saída do veículo suave e coordenada.
   • A frequência de detecção pode ser ajustada e as bobinas adjacentes podem ser definidas em diferentes frequências para evitar interferências da mesma frequência, garantindo uma detecção confiável e precisa do veículo.
   • A saída de redefinição automática de detecção a longo prazo pode ser configurada para evitar falhas de saída devido a condições anormais, aumentando a estabilidade e a confiabilidade do sistema.

G. Leitor de cartões IC

1. Principais características:
   • Construído com durabilidade industrial, o leitor de cartões IC pode operar continuamente dentro de uma faixa de temperatura de -40°C a 85°C, garantindo um desempenho confiável de 7*24 horas.
   • Ele pode ler cartões M1 de protocolo TypeA e pode ser personalizado para ler cartões de protocolo TypeB, proporcionando flexibilidade na compatibilidade do cartão.
   • A interface de comunicação RS232 simplifica a integração com outros dispositivos, e um SDK disponível permite um desenvolvimento e personalização adicionais.
   • O projeto de buraco de campo múltiplo garante a compatibilidade com diferentes tipos de aceitadores e dispensadores de cartões, aumentando sua versatilidade em várias configurações de gerenciamento de estacionamento.

H. Leitor de cartões IC de caixa de bilhetes

1. Principais características:
   • Com um design industrial, pode funcionar estavelmente numa faixa de temperatura de -40°C a 85°C, proporcionando um serviço fiável durante 7*24 horas.
   • Capaz de ler cartões M1 de protocolo TypeA e pode ser personalizado para ler cartões de protocolo TypeB, atendendo a diferentes requisitos de leitura de cartões.
   • A interface de comunicação RS232 permite uma conexão perfeita com o sistema e o SDK fornecido facilita o desenvolvimento personalizado.
   • Múltiplos projetos de orifícios fixos garantem a compatibilidade com vários leitores e dispensadores de cartões, permitindo uma fácil instalação e integração.
