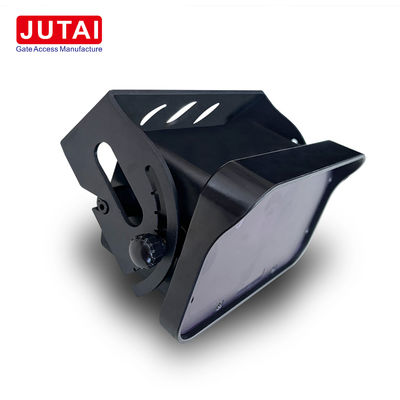

Sensor de microondas para portas de persiana de rolagem de alta velocidade, portões industriais e portas de empilhamento industriais
O RVP42 - 9ME/RVP42 - 9BW é um detector de radar de movimento avançado projetado especificamente para detectar veículos e humanos em ambientes industriais, como portas, portões e barreiras de estrada.É equipado com dois relés para detecção de veículos e pedestres, oferecendo saídas de relé personalizáveis para atender a vários requisitos.O RVP12-9ME/RVP42-9MG inclui uma função de reconhecimento e filtragem para veículos ou pedestres em movimento horizontal.
Ajuste da área de detecção:
A faixa de microondas proporciona áreas de detecção estreitas e amplas, que podem ser adaptadas a diferentes instalações.A configuração estreita pode ser facilmente configurado conectando a lente estreita para o módulo de radarA área de detecção pode ser ajustada girando o módulo à esquerda ou à direita e inclinando-o para cima ou para baixo para personalização precisa.e a área de detecção pode ser ajustada usando o potencialómetro de sensibilidade.
Saídas de duplo relé:
Este sensor possui dois relés:
Modo de relevo |
Descrição |
A. Relé de detecção do veículo ativo |
Relé de detecção de veículo ativo. |
B. Relais de detecção de pessoa ativos |
Relais de detecção de pessoa ativados. |
C. Ambos os relés ativos para modo combinado |
Ambos os relés estão ativos para o modo combinado. |
As configurações dos relés podem ser personalizadas de acordo com os requisitos do projeto.
Reconhecimento de direcção:
A detecção de direcção pode ser configurada do seguinte modo:
Configuração |
Descrição |
A. Movimento para a frente em direcção ao sensor |
Detecta movimento para a frente em direcção ao sensor. |
B. Movimento para trás para longe do sensor |
Detecta movimento para trás, longe do sensor. |
C. Movimentos para a frente e para trás |
Detecta movimentos para a frente e para trás. |
Economia de energia:
Ao activar a porta apenas na presença de tráfego que se aproxima, a eficiência energética e o controlo de pragas podem ser melhorados.
Optimização do fluxo de trabalho:

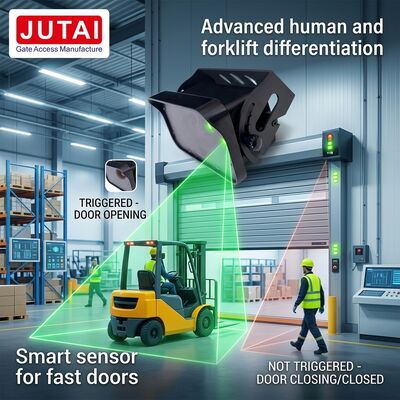

Com a abertura das portas com mão livre, é assegurada a operação sem problemas, sendo adequado tanto para novas instalações como para adaptações, acolhendo portas de doca e pedestres com funcionalidade automatizada.Configurações de detecção ajustáveis garantem uma filtragem precisa para pedestres, em empilhadeiras e no tráfego paralelo, distinguindo entre veículos que se aproximam e que partem.
Sensor de abertura JUTAI para portas industriais:
Ideal para várias aplicações de portas industriais, incluindo portas rápidas, portas empilhadas e portas de garagem.
Vantagens:
A tecnologia de radar Doppler permite uma operação sem toque com áreas de detecção personalizáveis.
Parâmetros do produto:
Parâmetro |
Detalhes |
Tecnologia de aplicação |
Radar Doppler |
Frequência de transmissão |
24.125 GHz |
Potência de transmissão |
< 20 dBm |
Altura de detecção |
2.0m - 9.0m |
Ajuste do ângulo |
0° - 90° longitudinal |
Velocidade de detecção |
5 cm/s - 25 km/s |
Área de detecção (30°) |
3.0m - 3,5m @ altura: 2m, 6,5m - 8,5m @ altura: 9m |
Corrente de operação |
< 100 mA |
Frequência de potência |
50 Hz |
Intervalo de temperatura |
-30°C a +60°C |
Umidade relativa |
0% a 95%, sem condensação |
Grau de protecção |
IP65 |
Saída do relé |
24VDC @ 1A, [email protected] |
Dimensões externas |
164 mm x 111 mm x 94,5 mm |
Comprimento do cabo |
7m |
Peso do sensor |
650 g |
Tensão de operação |
12 - 36VADC |
