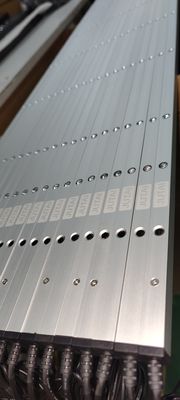

Porta de garagem luz de segurança cortina sensor infravermelho IP67 impermeável 8m distância de detecção

Resumo

A Cortina de Luz de Blanking - CL15-8L8 da Shenzhen Jutai Comm Co., Ltd. é um dispositivo de segurança avançado projetado para melhorar a segurança e a eficiência das portas industriais.Dispõe de um robusto sensor de infravermelho ativo com resistência à luz excepcional, garantindo um desempenho fiável em várias condições de iluminação, com um alcance de detecção impressionante de até 8 metros e um tempo de resposta rápido,Este sensor é vital para monitoramento de segurança em diversas aplicações industriais, tornando-o um activo valioso para a segurança no local de trabalho.

• Princípio: Geralmente consiste de um emissor e um receptor para formar um sistema de cortina de luz. O emissor emite uma série de feixes infravermelhos paralelos, e o receptor recebe esses feixes.Quando a cortina de luz é bloqueada por um objeto, o receptor detecta a alteração do sinal luminoso.
• Para evitar que as portas industriais se esmagem: em cenários de portas industriais (como grandes portas rolantes em fábricas, portas de garagem, etc.), se um objeto (como pessoal, veículos, mercadorias, etc.)) entra na área abaixo da porta durante o seu processo de descida ou fechamento, o sensor da cortina de luz pode detectá-lo rapidamente e enviar um sinal ao sistema de controlo para impedir o fechamento da porta ou reverter a sua abertura,evitando assim que a porta esmague o objeto e cause danos ou acidentes de segurança.

• A função de bloqueio funciona de tal forma que, se os feixes forem bloqueados sequencialmente de cima para baixo, isso não desencadeará o relé e é considerado um fechamento normal da porta.se as vigas na parte inferior da porta estiverem bloqueadas durante o processo de fechamento, o sinal do relé será emitido.
• Melhora a eficiência e a flexibilidade da produção: sem sacrificar a segurança, é possível evitar situações que, de outro modo, provocariam paralisações desnecessárias,permitindo que os processos industriais se desenvolvam de forma mais suave.

A principal lição

Uma cortina de luz em branco é um aparelho de segurança especializado que permite desativar ou "esconder" seções específicas do seu campo de detecção sem afetar toda a cortina.Esta característica é essencial em ambientes onde as máquinas ou processos de produção interrompem regularmente o campo da cortina de luzAo esconder seletivamente estas áreas, a cortina de luz mantém a protecção detectando interrupções inesperadas em secções não escuras,assegurar a segurança sem paradas desnecessárias ou falsos alarmesEsta funcionalidade é particularmente vantajosa em ambientes automatizados complexos, onde a flexibilidade e a segurança são cruciais.

Características técnicas e benefícios

• Integração do sistema sem problemas: concebido para integração sem esforço com vários sistemas de controlo de portas, garantindo a compatibilidade e o bom funcionamento.
• Instalação adaptável: Adequado para instalação direta nas bordas das portas, proporcionando flexibilidade para acomodar diversas configurações de portas e cenários de instalação.
• Comprimento personalizável: Disponível em vários comprimentos, tais como 2 metros e 2,5 metros, permitindo a personalização para atender às necessidades específicas de instalação.
• Design compacto e eficiente: O modelo CL15-8L8 é uma cortina de luz compacta concebida especificamente para portas e portões automáticos, que oferece medidas de segurança fiáveis com uma pegada mínima.
• Largo âmbito de aplicação: Ideal para portas de alta velocidade, portas seccionais, portas rolantes, portas telescópicas de fechamento vertical e elevadores de carga, demonstrando versatilidade em vários ambientes industriais.
• Capacidades de detecção precisas: Utiliza a tecnologia do feixe de passagem para detectar com precisão a presença de indivíduos ou objetos, evitando acidentes e assegurando sinais de funcionamento da porta em tempo útil.
• Opções de saída flexíveis: Proporciona vários métodos de saída (NO/NC e COM), aumentando a flexibilidade para integração com vários sistemas de controlo de portas.
• Eficiência energética: Caracterizado por baixo consumo de corrente inferior a 20 mA a DC12V e operando dentro de uma faixa de tensão de trabalho de DC12-24V, garantindo um desempenho de eficiência energética.
• Cablagem Simplificada: Elimina a necessidade de um fio de sincronização entre o emissor e o receptor, simplificando a fiação no local e reduzindo os custos de material.,Assegurar a sincronização através da lógica da placa de circuito.
• Apoio Técnico e Serviço: Dispõe de opções de apoio técnico e de serviços abrangentes,Assegurar que os problemas sejam imediatamente resolvidos e que os clientes recebam a assistência necessária para a instalação e manutenção.

Com a ênfase nos seus comprimentos personalizáveis e no apoio técnico robusto, a cortina de luz CL15-8L8 está posicionada como uma solução de segurança versátil e confiável para vários ambientes industriais.

Especificações técnicas

Orientações de instalação

Passo 1: Remova as capas e conecte os fios

1. Coberturas separadasRemova cuidadosamente as tampas superior e inferior do sensor.
2. Conexões de fio: Estabelecer as conexões de fio necessárias e encaminhar a extremidade do fio através da porta designada.

Passo 2: Posição e marcação dos buracos

1. Alinhamento: Alinhar o transmissor e o receptor em paralelo para determinar a posição correta de instalação.
2. Marcação: Marque com precisão as posições dos buracos na parede para perfuração precisa.

Passo 3: Perfurar e consertar

1. Perfuração: Use uma broca de percussão para fazer buracos nas posições marcadas.
2. SegurançaIntroduzir plugues de parede nos furos perfurados e fixá-los com parafusos.

Passo 4: Montar transmissor e receptor

1. Instalação: Fixar o transmissor e o receptor na parede com parafusos M3*25.
2. Conexão de energiaConectar a fonte de alimentação e testar o alinhamento do sensor.
3. AjusteO ângulo deve ser ajustado girando o tubo de alumínio, se necessário.

Passo 5: Substituição das capas e ensaio final

1. Recolocar as capasReajuste as tampas superior e inferior com parafusos M2*8.
2. Teste final: Realizar um ensaio abrangente para assegurar o bom funcionamento do sensor.

Melhore a segurança no local de trabalho

Melhore a segurança das suas operações industriais com a Cortina de Luz de Células Fotográficas do Sensor de Portas.incluindo um alcance de detecção de 8 metros, opções de instalação flexíveis e capacidades de detecção precisas.tornando-a uma escolha fiável para melhorar a segurança nos ambientes industriaisConfiança na qualidade e no desempenho da cortina de luz CL15-8L8 para proporcionar segurança e tranquilidade ótimas.

Visão geral da empresa

A Shenzhen Jutai Comm Co., Ltd. é uma líder proeminente no setor, conhecida por suas fortes capacidades de P&D e soluções inovadoras de segurança para aplicações industriais.A nossa equipa dedicada concentra-se no desenvolvimento de produtos que atendam aos mais elevados padrões de segurança e eficiênciaOferecemos soluções personalizáveis para atender às necessidades únicas do cliente, garantindo que cada produto seja adaptado para um desempenho ideal.soluções de segurança personalizadas.
