30m feixe de infravermelho com fio para segurança automática do portão

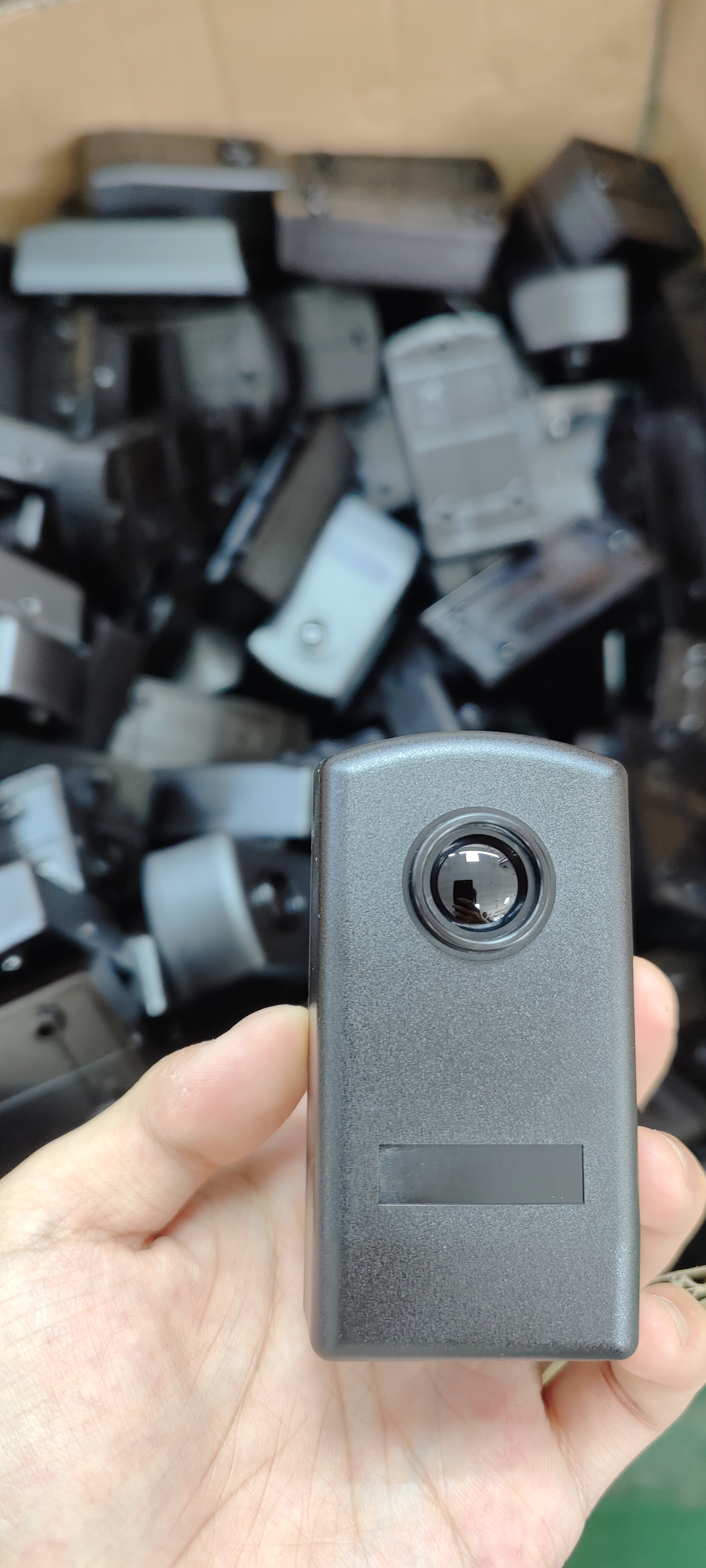

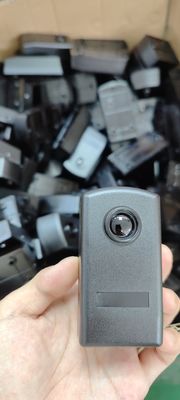

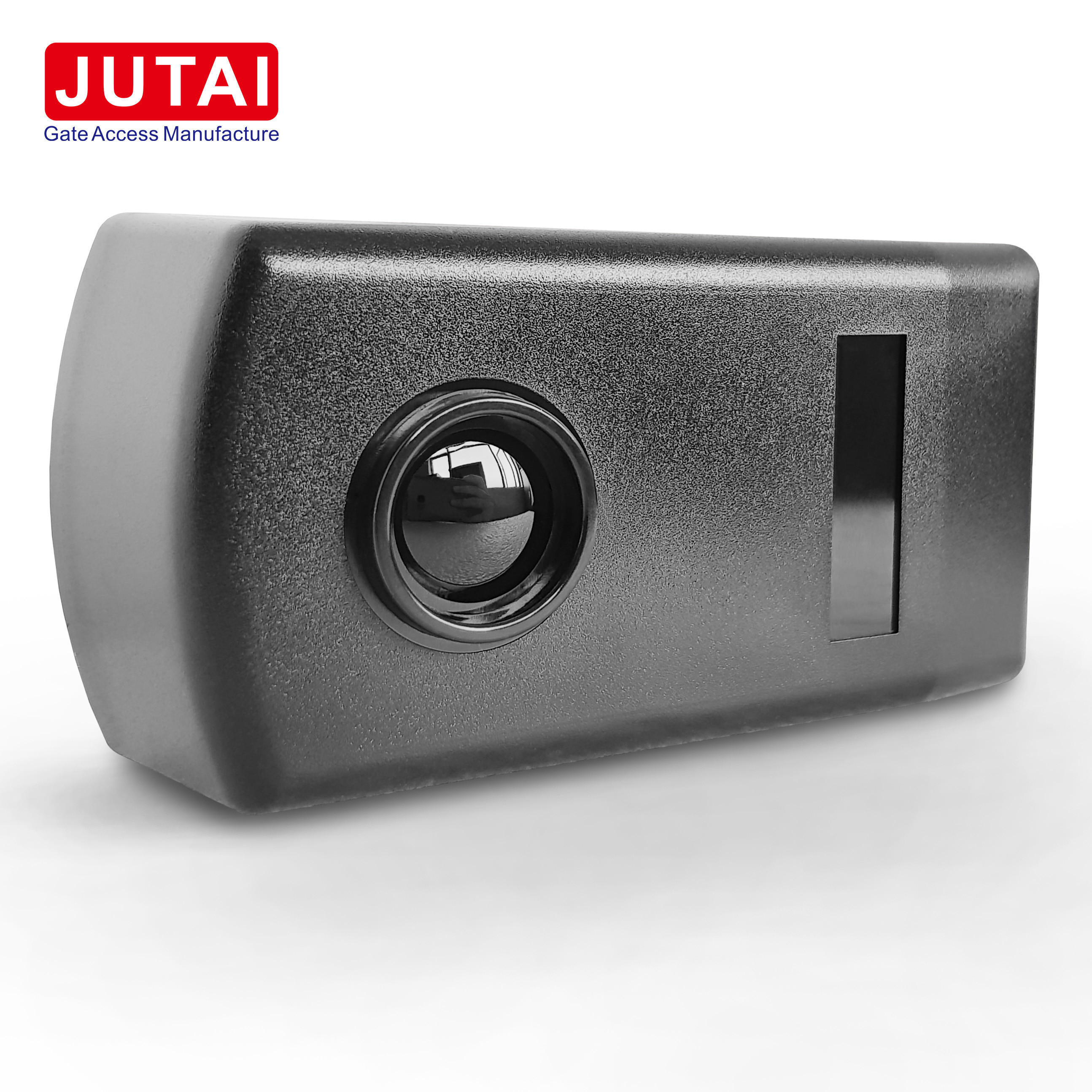

Aumentar a segurança e a eficiência com o sensor de feixe infravermelho JUTAI IR-20

1Características principais:

1.1 Detecção a longa distância: Com uma distância de detecção notável de até 30 metros, mesmo à luz solar ao ar livre, o IR-20 garante uma ampla cobertura e capacidades de detecção fiáveis.

1.2 Alta sensibilidade: Capaz de detectar com precisão até os objetos mais pequenos ou movimentos sutis, o IR-20 proporciona maior segurança e eficiência.

1.3 Tempo de resposta rápido: Com tempos de resposta extremamente rápidos, o IR-20 é ideal para aplicações que exijam uma detecção rápida, garantindo uma acção rápida e eficaz.

1.4 Alta resistência às interferências: concebido para resistir às interferências luminosas ambientais, tais como a luz solar ou as luzes dos veículos, o IR-20 garante um desempenho estável em qualquer condição.

1.5 Fácil instalação: concebido para facilitar a instalação e o alinhamento, o IR-20 facilita a instalação e a manutenção do utilizador, minimizando o tempo de inatividade e o incómodo.

2Aplicações:

2.1 Portas e sistemas de controlo de acesso automáticos: utilizados para detectar pessoas ou veículos que passam, controlar automaticamente a abertura e o fechamento de portas, garantindo um controlo de acesso suave.

2.2 Sistemas de segurança: nas aplicações de segurança, o IR-20 detecta a entrada não autorizada, comumente utilizada para segurança de perímetro, janelas e portas, melhorando as medidas de segurança globais.

2.3 Automatização industrial: Utilizada em linhas de produção e cintas transportadoras para detectar posições e movimentos de objetos, controlar operações de máquinas e otimizar processos industriais.

2.4 Gestão de estacionamento: Utilizado em estacionamentos para detectar a entrada e saída de veículos, controlar portões de barreira ou monitorizar a ocupação de espaços de estacionamento, garantindo um fluxo e uma gestão eficientes do tráfego.

3Instruções de instalação:

3.1 Acesso ao interior: abrir o painel frontal da fotocélula para aceder aos seus componentes interiores.

3.2 Inserção de cabos e fixação da base: inserir os cabos nas respectivas ranhuras e fixar com segurança a base à parede.

3.3 Instalação numa parede ou numa superfície metálica: perfurar furos e inserir parafusos adequados para a montagem numa parede ou numa superfície metálica.

3.4 Realizar ligações: ligar os cabos e alimentar a fotocélula com uma tensão entre 12 e 24 V CC/AC.

3.5 Garantir o correcto posicionamento: alinhar adequadamente a fotocélula, assegurando que o LED vermelho permanece desligado quando alinhado correctamente.

3.6 Sistema de ensaio: Interromper o feixe infravermelho para verificar a resposta do relé.

3.7 Painel frontal seguro: substitua o painel frontal e proteja-o com parafusos fornecidos para o seu bom funcionamento.

4Vantagens e características:

4.1 Integração versátil: integra-se perfeitamente com todos os sistemas de controlo de portas, garantindo a compatibilidade e a facilidade de utilização.

4.2 Opções de montagem flexíveis: simplifica a instalação com opções de montagem adaptáveis, incluindo a integração da borda da porta.

4.3 Segurança das portas automáticas: fornece medidas de segurança fiáveis para portas e portões automáticos, aumentando a segurança geral.

4.4 Ampla gama de aplicações: adequado para vários tipos de portas e aplicações industriais, garantindo uma utilização versátil.

4.5 Detecção precisa: Detecta com precisão pessoas ou objetos que passam, evitando acidentes e assegurando a segurança.

4.6 Operação eficiente: oferece baixa corrente de trabalho e opções de saída versáteis para um desempenho eficiente e fiável.

4.7 Classificação impermeável IP67: Resiste a ambientes adversos com uma classificação IP67, garantindo durabilidade e longevidade.

5Conclusão:

Em resumo, o sensor de feixe infravermelho JUTAI IR-20 oferece segurança e eficiência incomparáveis em várias aplicações.e processo de instalação fácil, o IR-20 garante tranquilidade e conveniência em diversos ambientes, tornando-o um componente indispensável dos modernos sistemas de controlo de acesso e de segurança.




Parâmetro técnico

Detalhes de ligação do JUTAI IR-20

Guia de instalação da fotocélula IR-20M

1Acesso ao Interior:

1.1 Erguer o painel frontal da fotocélula para aceder aos seus componentes interiores.

2. Inserção e fixação do cabo:

2.1 Insertar os cabos nos espaços designados.

2.2 Fixar firmemente a base da fotocélula na parede para assegurar a estabilidade.

3. Instalação na parede ou na superfície metálica:

3.1 Para a montagem na parede, perfurar três furos de 5 ø e inserir as âncoras de parafuso adequadas.

3.2 Para a montagem em superfícies metálicas, perfurar três furos de 3 ø para parafusos auto-apertados.

4Faça ligações:

4.1 Conectar os cabos necessários à fotocélula.

4.2 Alimentação da fotocélula com uma tensão compreendida entre 12 e 24 V CC/AC.

5. Garantir o posicionamento adequado:

5.1 Verificar o correcto posicionamento, alinhamento e ligação da fotocélula.

5.2 Certificar-se de que o LED vermelho do receptor permanece desligado quando correctamente configurado.

5.3 O LED vermelho acende quando o feixe infravermelho for interrompido.

6- Cobertura com painel frontal:

6.1 Uma vez verificadas as ligações, cobrir a fotocélula com o painel frontal.

6.2 Introduzir com firmeza até parar e, em seguida, fechá-lo com segurança.

7Sistema de ensaio:

7.1 Ensaiar o sistema interrompendo o feixe infravermelho várias vezes.

7.2 Assegurar uma resposta adequada do relé para validar a funcionalidade.

8Segure o painel frontal:

8.1 Por último, fixar o painel frontal no local com os parafusos fornecidos.

Seguindo diligentemente estas instruções passo a passo, pode assegurar a instalação e funcionamento adequados da fotocélula IR-20M, aumentando a segurança e a eficiência da sua aplicação.

Orientações de instalação:

1. Prepare o local de instalação: Escolha um local adequado para a instalação da fotocélula infravermelha com fio JUTAI IR-20 de 20 metros.Assegurar que a área não esteja obstruída e que a cobertura seja ótima para a detecção.

2. Posição de montagem: Montar a fotocélula infravermelha a uma altura e ângulo que permitam a máxima cobertura e gama de detecção.Procurar uma superfície de montagem estável e segura para evitar qualquer movimento ou desalinhamento.

3. Conexões de fiação: Conecte os fios da fotocélula infravermelha de acordo com o diagrama de fiação fornecido ou com o manual de utilização.Assegurar um isolamento adequado e conexões seguras para evitar problemas elétricos.

4. Fornecimento de energia: fornecer uma fonte de energia estável dentro da faixa de tensão especificada (normalmente 12-24V DC) para a fotocélula infravermelha.

5. Alinhamento e ensaio: Uma vez instaladas e alimentadas, alinhem as lâmpadas infravermelhas para garantir que estejam viradas uma para a outra e que a distância de detecção satisfaça os seus requisitos.Teste a fotocélula obstruindo o feixe infravermelho e verificando a resposta do relé.

6. Ajuste fino: Se necessário, ajuste o alinhamento e as configurações de sensibilidade da fotocélula infravermelha para otimizar seu desempenho e minimizar falsos alarmes ou detecções perdidas.

7. Instalação segura: Após confirmar a operação adequada, fixa a fotocélula infravermelha no local usando o equipamento de montagem fornecido.Assegurar que todas as ligações sejam seguras e que a unidade esteja protegida contra os factores ambientais.

Seguindo meticulosamente estas instruções de instalação, pode experimentar uma fiabilidade e um desempenho de primeira linha com a fotocélula infravermelha com 20 metros,proporcionando segurança e conveniência para as suas necessidades.
